Při instalaci zesilovače nebo subwooferu je správná volba napájecích a signálových kabelů, potažmo kabelové sady, naprosto zásadní. Nejen kvůli kvalitě zvuku, ale především kvůli bezpečnosti a dlouhodobé spolehlivosti celého systému. Bohužel se často setkáváme s podceňováním této části instalace, nebo s příliš zjednodušeným výkladem. V tomto článku se zaměříme na klíčové technické aspekty výběru kabelové sady a ukážeme vám bod po bodu, na co je dobré se při výběru zaměřit.
1. Průřez napájecího kabelu
Volba optimálního průřezu napájecího kabelu je pro správné fungování audio systému zásadním parametrem. Průřez napájecího kabelu musí být dostatečně silný, aby bezpečně přenesl proud bez zbytečných ztrát a přehřívání. Volba průřezu se často mylně odvozuje od výkonu zesilovače, přitom je nezbytné vycházet ze skutečného proudového odběru, účinnosti zesilovače, délky kabeláže, úbytku napětí a také materiálu vodiče.

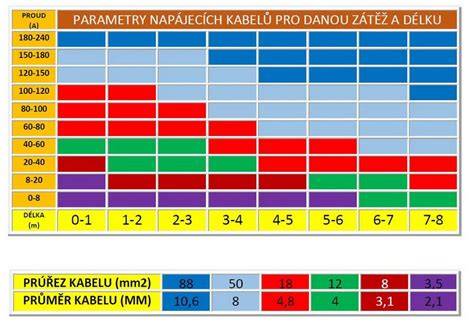

Proč jen výkon zesilovače nestačí? Výkon zesilovače se běžně uvádí ve wattech, ale pro návrh kabeláže je zásadní proud v ampérech. Např. zesilovač s výkonem 1000 W a účinností 70 % bude při 14,4 V odebírat: Příkon = 1000 W / 0,7 = ~1428 W, Proud = 1428 W / 14,4 V = ~99 A. Co když neznáte účinnost zesilovače? Pomůžou pojistky. Účinnost zesilovačů třídy AB se obecně pohybuje v rozmezí 50-65 %, u třídy D je to 80-95 % a někdy i více. Uvedeme příklad: Pokud má zesilovač pojistku 2× 30 A, počítejte s maximálním odběrem 60 A. Doporučená dimenzace napájecího kabelu podle proudu a délky.
Návrh kabelu je vždy opřít o reálnou proudovou zátěž a délku kabelu. S rostoucí délkou stoupá odpor a tím i úbytek napětí a ztráty. Uvedená tabulka zobrazuje doporučené průřezy pro OFC kabely. Pokud uvažujete o CCA kabelu, pak je třeba připočíst cca 40 % k průřezu z důvodu vyššího odporu (např. místo 25 mm² OFC použít 35 mm² CCA).
Proud (A) Délka do 2 m Délka do 3 m Délka do 5 m Délka do 7 m Délka do 10 m
20 A 4 mm² 6 mm² 10 mm² 10 mm² 16 mm²
35 A 6 mm² 10 mm² 16 mm² 16 mm² 25 mm²
50 A 10 mm² 16 mm² 25 mm² 25 mm² 35 mm²
75 A 16 mm² 25 mm² 35 mm² 35 mm² 50 mm²
100 A 25 mm² 35 mm² 50 mm² 50 mm² 70 mm²
150 A 35 mm² 50 mm² 70 mm² 70 mm² 95 mm²
Náš tip: při výběru kabelu je vždy vhodné přidat rezervu minimálně 10-20 %, aby nedocházelo k přehřívání při vyšší zátěži nebo budoucím rozšíření systému.
2. OFC měď nebo CCA?
Vodiče a jejich materiál jsou v ozvučení často přehlíženým, přitom zásadním prvkem celého systému. Ať už zapojujete zesilovač, DSP procesor, volba správné kabeláže přímo ovlivňuje kvalitu zvuku, účinnost i životnost celé instalace.
CCA - Copper-Clad Aluminium. CCA vodiče jsou tvořeny hliníkovým jádrem s tenkou vrstvou mědi na povrchu. Vyrábějí se kvůli nižší ceně a hmotnosti, ale jejich vlastnosti jsou výrazně horší než u mědi. Jejich hlavní výhodou je nízká cena a hmotnost, nevýhody však převládají - vyšší elektrický odpor, nižší proudová zatížitelnost, menší odolnost proti lámání a korozi a horší přenos signálu.
OFC - Oxygen-Free Copper. OFC je bezkyslíkatá měď s čistotou ≥ 99,95 %. Díky nízkému odporu přenáší proud efektivněji, méně se zahřívá a má vyšší životnost. Disponuje stabilními vlastnostmi i při vyšší zátěži a velmi dobrou odolností proti oxidaci. Hlavní nevýhodou je vysoká cena. Kabelové sady často obsahují CCA napájecí kabely; pro pokročilejší instalace s vyšším výkonem se doporučují OFC kabely.
Obecně tedy doporučujeme volit CCA napájecí kabely pro základní a cenově dostupné audio systémy s nižším výkonem (cca 200 až 500 W RMS). Pro pokročilejší a audiofilně založené instalace s vyšším výkonem používat OFC napájecí kabely.
3. Obsah sady - co by nemělo chybět
Kabelová sada by měla obsahovat všechny potřebné prvky pro připojení zesilovače. Před koupí si vždy zkontrolujte, zda kabelová sada opravdu obsahuje vše, co potřebujete, abyste nemuseli dokupovat další příslušenství zvlášť. Většina kabelových sad obsahuje:
- Napájecí kabel s odpovídajícím průřezem
- Zemnící (kostřící) kabel - ideálně minimálně 1 m, stejný průřez
- Kvalitní pojistku v pouzdře (ANL, Mini-ANL, AGU) umístěnou do 30 cm od baterie
- Remote kabel pro sepnutí zesilovače
- RCA signálové kabely - kvalitní stínění a správná délka
- Koncovky, očka, stahovací pásky, případně pojistky do rozbočovacích bloků
Většina sad neobsahuje reproduktorové kabely, ty je třeba vybírat samostatně dle délky a výkonu.
4. Délka kabelů a jejich dimenzování
Délka kabelů má přímý vliv na jejich ztráty a průřez. U napájecího kabelu je důležité započítat celkovou délku trasy tam i zpět (k baterii + ke kostře). Například vozy SUV vyžadují delší kabely a často vyšší průřez než malé hatchbacky. Vždy měřte délku ještě před zakoupením. Pokud sada neobsahuje dostatečně dlouhý napájecí kabel (5 m bývá standardem), pořiďte kabel zvlášť v metráži.
5. Signálové kabely a stínění
U signálových kabelů (RCA) dbejte na kvalitní stínění, které chrání přenášený zvuk před rušením od jiných elektronických systémů v autě. Důležité je také vedení signálových kabelů - měly by vést samostatně a vyhýbat se originálním svazkům. V kabelových sadách obvykle najdete základní kabely pro základní ozvučení.
6. Cena vs. kvalita
Na kabelové sadě se nevyplácí šetřit. Levné sady často používají tenčí vodiče, CCA kabely nižší kvality a horší příslušenství. Pokud chcete bezproblémovou instalaci a dlouhou životnost, investujte raději do kvalitnější sady. Při výběru startovacích kabelů dejte přednost kabelům s větším průřezem a ověřte si délkou a vhodností pro vaše vozidlo. Některé nabídky obsahují i startovací stanice jako doplňkové řešení.
Bezpečnost a správné použití kabelových sad je klíčové. Pojízdné auto by mělo mít zhasnutý motor, svorky by měly být izolovány a vodiče by měly být řádně vedeny. Kostra auta slouží jako uzemnění a zamezení nebezpečným výbojům. U 24V systémů musí být použit stejný napětí i u pomocného vozidla.
Startovací kabely a jejich správné použití
Startovací kabely jsou silné vodiče zakončené kovovými svorkami. Jejich úkolem je dočasně propojit vybitou baterii ve vašem autě s plně nabitou baterií v jiném vozidle. Správné zapojení a postupy jsou klíčové pro úspěšný start a bezpečnost.
1) Přistavte vozidla a připravte se. 2) Připojte červený kabel na kladný pól vybité baterie. 3) Připojte černý kabel na záporný pól baterie pomocného vozidla. 4) Nastartujte pomocné vozidlo. 5) Nastartujte vozidlo s vybitou baterií. 6) Odpojte kabely v opačném pořadí. Po úspěšném startu nechte motor běžet a případně pokračujte v jízdě pro dobití baterie.
Startovací kabely nejsou určeny k nabití baterie na plné nabití. Po nastartování lze baterii dobíjet delší jízdou nebo nabíječkou. Kostra auta je klíčová pro správné uzemnění a rozložení napětí, zejména u vozidel s 12V systémem, ale některé vozy mohou používat 24V.
