Vysoké nároky moderní zemědělské a lesnické techniky vyžadují spolehlivý brzdový systém pro traktory a přívěsy, který zvládne vyšší zatížení a rychlosti. Vzduchové brzdy představují klíčovou technologii pro bezpečnost provozu na silnici a mimo ni, umožňují efektivní zastavení velkých hmotností a zároveň nabízejí výhody v parkování a nouzových scénářích.
Princip fungování vzduchových brzd
Vzduchový brzdový systém je v podstatě síť potrubí a ventilů. Nejvýraznější rozhraní je brzdový pedál, který otevře ventil umožňující proudění vzduchu z nádrží do brzdových komor. U delších vozidel je distanční zpoždění brzd, proto se používají relé ventily, které rychle dodávají vzduch do zadní části nádrží a zajistí okamžitější funkci zadních brzd.
Co se děje uvnitř brzdové komory, když sešlápnete pedál? Přeměňuje energii stlačený vzduch do mechanické síly: bránice tlačí, membrána posouvá tlačnou tyč, která je spojena s nastavovačem vůle a tlakem na třmen. Standardní komora typu 30 může vyvinout tisíce liber síly při pouhých 100 psi. U některých vozidel bývá vzadu dvojitá komora - provozní brzda a pružinová brzda, která funguje jako parkovací a nouzová záloha.
Různé typy brzd a jejich fungování
Bubnové brzdy na těžkých nákladních automobilech používají S-cam, která pohání brzdové čelisti a třecí materiál na vnitřní straně bubnu. Kotoučové brzdy naopak používají brzdové destičky na rotoru (disku) a nabídnou lepší tepelnou odolnost a lineárnější pocit brzdění. Pružinové (nehody) brzdy zajišťují parkovací funkci nezávislou na tlaku vzduchu: při poklesu tlaku pružiny samočinně zatáhnou brzdu a zajišťují záchranné brzdění i při selhání systému.

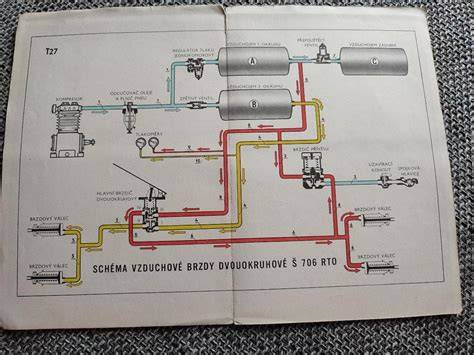

U dvouokruhového systému je důležité rozdělení nádrží na primární a sekundární okruhy, aby nedošlo k úplnému selhání brzd. Mokrá nádrž a suché nádrže (primární a sekundární) zajistí izolovanost okruhů a kontinuitu brzd i při poruše jedné části systému.
Historie a bezpečnost
Historie vzduchových brzd sahá k vynálezci George Westinghouseovi, který zavedl vzduchovou brzdu pro železnici a jejíž bezpečnostní principy byly adaptovány na silniční vozidla. Trojitý ventil a ochranné prvky proti ztrátě tlaku zajišťují, že selhání potrubí nevede k náhlému zablokování brzd, nýbrž k nouzovému a parkovacímu režimu. Základní filozofie bezpečnosti tedy spočívá v tom, že i při úplném selhání vzduchového systému vozidlo postupně zpomalí nebo zastaví.
Bezpečnostní prvky zahrnují jednosměrné ventily, které brání úniku tlaku z nádrží zpět do systému, a výstražná světla či zvukové alarmy při poklesu tlaku. Kromě toho musí být kompresor spolehlivý a vzduch čistý a suchý (sušička odstraňuje vlhkost a olej), aby nedošlo k zamrznutí a selhání ventilu.
Komponenty a údržba
Jako srdce systému slouží vzduchový kompresor, který poháněný motorem nasává atmosférický vzduch a tlačí ho do zásobníků. Regulátor ventilu řídí, kdy má pumpovat a kdy zastavit, přičemž tlak operuje obvykle mezi 100 a 125 psi. Suchý a čistý vzduch pochoduje skrze chladicí had a sušičku do nádrží, odkud je veden k brzdovým komorám.
Poruchy často vycházejí z nedostatečné údržby kompresoru: kontaminace ventilů olejem, špatná těsnost rozvodu a opotřebení brzdičů. Při poptávce po brzdovém systému lze využít díly originální nebo alternativní (např. pro značky WABCO, Haldex a Knorr-Bremse). Před jízdou je zásadní zkontrolovat natlakování vzduchové soustavy a funkčnost regulačních a vypouštěcích ventilů. Některé kompresory mohou být vybaveny dávkovačem nemrznoucí směsi pro zabránení zamrzání v příznivých i nepříznivých podmínkách.
Aplikace a průmyslové využití
V moderním zemědělství a lesnictví se vzduchové brzdy používají na traktorech i přívěsech, s cílem zajistit bezpečné spojení a klidné zastavení při velkém zatížení. Dodatečná služba zahrnuje výpočet brzdové sady a přednastavení brzdového ventilu přívěsu, stejně jako dodání dílů pro brzdy od výrobce a spolehlivých náhradních dílů.
Správná volba a design vzduchových brzd zahrnuje nejen výběr bubnových či kotoučových brzd, ale i jejich správné vidlice, písty, brzdové destičky a materiály. Přehledný systém řeší rychlá zpoždění mezi pedálem a brzdami a zajišťuje vyvážené brzdění na různých nápravách.
Shrnutí
Těžká vozidla používají vzduchové brzdy kvůli možnosti ukládání energie, bezpečnosti při poruchách a obecně lepší tepelnou odolnost. U starších strojů bývaly častější jednookruhové systémy, zatímco moderní technika spíše přechází na dvouokruhové konstrukce s paralelními okruhy a rychlospojkami pro rychlé připojení. Nálada a spolehlivost vzduchového systému nakonec určují bezpečnost provozu a efektivitu brzdění na silnici.
Jak fungují vzduchové brzdy v nákladních vozech | Vysvětlení kompletní 3D animace
