Bezpečnost elektromobilů při dopravních nehodách a role Emergency Plug®

Na silnici došlo k dopravní nehodě s účastí elektromobilu a automatická převodovka je neustále v módu jízdy vpřed (D/S), případně vzad (R). První zasahující hasiči nemohou vědět, zda je elektromobil v režimu "Standby", tedy se zapnutým zapalováním. Chod motoru nejde u eletromobilu na první pohled rozeznat. idič vozidla může být v šoku, případně se probrat a nebo jinak zareagovat na to, co se děje kolem něj a při tom sešlápnout plynový pedál. Reakce je okamžitá a vozidlo se dá do pohybu.

Existuje mnoho doložitelných situací, kdy se elektromobil bez jakéhokoliv varování a bez zapřičinění lidského faktoru rozjel. Zabezpečení elektromobilu proti pohybu a tím vytvoření bezpečného pracovního prostředí zabere spoustu času - času, který byste však mohli věnovat záchranným pracem. Samozřejmě se nejedná o dopravní nehody, kdy dojde k vystřelení airbagů a tím také k automatickému spuštění bezpečnostních procesů na elektromobilu, kterým jsou pro tento případ vybaveny. O tom si povíme něco více později.

V takových situacích je pro hasiče a záchranáře velmi obtížné předvídat a rychle reagovat na potřeby účastníků DN a zároveň brát ohled na vlastní bezpečnost. Účastník DN navíc může nevědomky sešlápnout plynový pedál, zatímco motor EV stále běží. Elektromobil okamžitě zareaguje bez jakéhokoli varování. Jelikož jsou elektromobily vybaveny velkým točivým momentem, zaklínování kol EV nemusí být příliš efektivní.

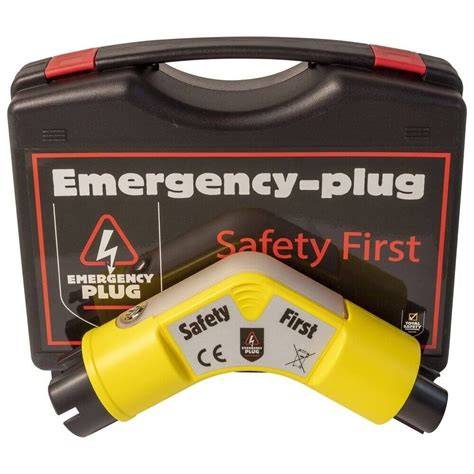

V případě, že hasiči nebo záchranáři přijedou k dopravní nehodě s účastí elektromobilu, měly by nejprve identifikovat EV. Emergency Plug® byla vyvinuta tak, aby zabránila nepředvídatelnému pohybu vozidla u všech plně nebo hybridně poháněných elektrických vozidel v nouzových situacích i při běžné údržbě. Přestože každá zástrčka vyžaduje jiné signály, Emergency Plug® simuluje různé nabíjecí protokoly každého EV.

Výrobce zaručuje vhodnost zástrčky pro 100 % všech EV, které splňují bezpečnostní protokoly podle předpisu UN ECE R100. Nizozemský výrobce Total Safety Solutions vyvíjel a testoval zástrčku více než 5 let. Podívejte se na video níže. Natočili jej hasiči v Michiganu.

Jak již bylo zmíněno dříve, jedna z výhod Emergency Plug® je téměř okamžitá vizualizace stavu vozidla - tj. zda správně komunikuje s vozidlem, zda je vozidlo zabezpečeno proti neočekávanému pohybu, chybové hlášení a také indikace stavu nabití baterií v zástrčce. Před zapnutím zastrčky se provádí autotest, při kterém zástrčka bliká červeně, zeleně, modře a žlutě, aby se zkontrolovala její plná funkčnost.

VYSVĚTLENÍ: Bezpečnostní postupy se u různých typů elektromobilů liší. Po zasunutí zástrčky EV většinou zařadí převodovku do neutrálního nebo parkovacího režimu. Některé také aktivují ruční brzdu. AKCE: Zablokujte kola, aby se elektromobil nerozjel, například na šikmém povrchu. ZNAMENÁ: Zástrčka je připojena k nabíjecímu portu, ale není v kontaktu s EV. VYSVĚTLENÍ: Elektromobil nějakým způsobem nereaguje na zástrčku, protože mezi zástrčkou a elektromobilem nelze navázat kontakt.

Možné příčiny mohou být: 1. Byly aktivovány airbagy a pravděpodobně došlo k úspěšné aktivaci blokování (podrobnosti viz níže). AKCE: Ponechte zástrčku zasunutou pro případ, že by se stav elektromobilu změnil a zástrčku detekoval. Pečlivě vizuálně zkontrolujte, zda došlo k vypnutí napájení a zda již EV není v režimu jízdy (D) nebo zpátečky (R).

ZNAMENÁ: Zástrčka je připojena k nabíjecímu portu a má omezený kontakt s elektromobilem. Zástrčka může fungovat, ale aby byla zaručena její 100% funkčnost, vyžaduje signály PP i CP. VYSVĚTLENÍ: Existuje pouze kontakt s PP nebo CP. AKCE: Zkontrolujte, zda je zástrčka správně připojena k EV. Před opětovným zasunutím zástrčky do nabíjecího portu ji vypněte a znovu zapněte. Zkontrolujte, zda je EV vypnuto podle vlastního bezpečnostního protokolu. Zástrčku lze vypnout stisknutím tlačítka, dokud krátce neblikne oranžově.

Elektromobily reagují na různé signály, které může vydávat pouze zástrčka EmergencyPlug®. Standardní zástrčka nemůže provádět autotest. Nemůžete si tedy být jisti, zda není poškozená. U Emergency Plug® nehrozí nebezpečí úrazu elektrickým proudem, protože nedochází ke kontaktu se zdrojem vysokého napětí. Existuje mnoho různých typů EV. Ne vždy je možné zasunout standardní zástrčku, když je elektromobil zapnutý. Standardní zástrčku není vždy možné po použití vyjmout díky blokovacím kolíkům.

Kolík Proximity Pilot (PP) na zástrčce typu 2 informuje elektromobil o typu kabelu, který je připojen k zásuvce - různé tloušťky kabelů mohou zvládnout různá množství elektrického proudu. Kolík Control Pilot (CP) zajišťuje obousměrnou komunikaci mezi EV a nabíjecím systémem. Zástrčka Emergency Plug® umí rozpoznat a komunikuje požadovaný signál PP a CP, aby aktivovala bezpečnostní protokol elektromobilu. ECE R100 Rev2 je důležitým evropským požadavkem pro schvalování silničních elektrických vozidel.

Automobilový průmysl vyvinul několik typů bezpečnostních řešení v reakci na nařízení R100. Zástrčka je schopna aktivovat každý bezpečnostní protokol, čímž je zajištěna bezpečnost prvovýstupců. Některá elektrická vozidla mohou aktivovat svůj bezpečnostní protokol při zasunutí standardní nabíjecí zástrčky. Uživatel však nemá žádné průběžné vizuální potvrzení této skutečnosti. Výrobce bezpečnostní zástrčky doporučuje registraci zařízení Emergency Plug® na servisním portálu. Registrace zahrnuje možnost aktualizovat nový firmware zdarma, pokud je to nutné.

HVIL (High-voltage Interlock Loop) je bezpečnostní prvek elektromobilů, který chrání osoby při montáži, opravách, údržbě a provozu elektromobilu i v případě nehody. Patří sem případy, kdy byly aktivovány airbagy nebo kdy byla přerušena bezpečnostní smyčka. Nicméně i když by měl být HVIL spuštěn, nelze se na něj vždy spolehnout. Důvody jsou následující: neexistuje žádný vnější indikátor, že je blokáda správně aktivována. Jedná se o mechanický systém, který je náchylný k poruchám a může se dokonce během nehody svařit.

Nařízení R100 ukládá výrobci elektromobilu povinnost zajistit, aby elektromobil neodjel na vlastní pohon. Každý výrobce EV tak může najít své vlastní vhodné řešení, jak tomu zabránit. Pokud je u dopravní nehody více EV a máte k dispozici pouze jednu Emergency Plug®, použijte ji na jednom vozidle - dojde k jeho zajištění, tj. že zástrčka signalizuje modrou barvou a vozidlo je zabezpečeno proti pohybu. Zástrčku vyjměte a použijte ji stejným způsobem u dalšího elektromobilu. Jedná se však o nouzové řešení. Pokud je Emergency Plug® po zajištění vozu (signalizuje modře) z daného vozidla vyjmuta, blokace vozidla trvá pouze do doby, kdy dojde k mechanickému pokynu pro jízdu.

Jak svůj Emergency Plug® zaregistruji? Zaregistrovat Váš Emergency Plug® může autorizovaný prodejce v dané zemi. Je nutné, aby byla aktualizace provedena autorizovaným servisem? Nikoliv. Po registraci zástrčky do systému výrobce je Vám umožněn přístup do servisního online rozhraní a budou Vám doručeny unikátní přihlašovací údaje. Aktualizace tak zvládnete sami a bez zbytečných časových prodlev.

Hyundai Ionic 5 vs. Hyundai Ionic 6 - v případě použití Emergency Plug® na Hyundai Ionic 5 nedojde k vypnutí motoru, je zatažena elektronická ruční brzda a nedojde k přeřazení převodovky do pozice P nebo N, zatímco u Ionic 6 nedojde ani k vypnutí motoru, není zatažena ruční brzda a ani přeřazena převodovka do pozice P nebo N. Emergency Plug® signalizuje zajištění vozidla modrou barvou a vozidla jsou zabezpečena proti pohybu!

Total Safety Solutions je nizozemskou společností, která se dlouhodobě věnuje moderním technologiím a rizikům, která plynou z elektromobility. Jedním z těch, kdo před více než sedmi lety společnost založil, byl vystudovaný automobilový inženýr pracující jako hasič. A právě on zasahoval u DN s účastí elektromobilu, kdy došlo i přes zaklínování kol k jeho samovolnému rozjetí. EV přeskočilo klíny a zranilo jednoho ze zasahujících hasičů. Tato situace se stala impulsem k vývoji zařízení, které zabezpečí EV proti neočekávanému pohybu. Výsledkem je právě Emergency Plug®.

V České republice jsme již dvakrát takovéto školení společně s TSS uspořádali. Nejprve to bylo v rámci workshopu Den proIZS v roce 2022, kdy bylo školení určeno nejen pro profesionální, ale také pro dobrovolné hasiče.

Další souvislosti a související technologie

Nejlepší elektrické nákladní vozidlo je to, které dokonale odpovídá potřebám vašeho podnikání. Univerzální odpověď neexistuje, protože různé provozy vyžadují odlišné vlastnosti. Například pro městské rozvozy s předvídatelnými a krátkými trasami se doporučuje vozidlo s vhodnou kapacitou baterie. Naplánování a výběr elektrického vozidla vyžaduje podporu odborníků, jako jsou Renault Trucks experti, kteří provádí správný výběr.

Toto téma se dále rozvíjí v kontextu bezpečnostních řešení a infrastruktury vzájemně kompatibilní s EV. Důležitost má také vyvolání otázky, jak řešit ochranu pracovníků při údržbě a nebezpečí neočekávaného pohybu vozidla.

Přínos a praktické použití Emergency Plug®

Emergency Plug® představuje řešení pro nouzové zajištění vozidel s plným iHybridním pohonem, jež zajišťuje bezpečnost pracovníků a minimalizuje riziko pohybu vozidla. Při správném použití umožňuje rychlou vizualizaci stavu vozidla a potvrzení, že vozidlo je zajištěno proti pohybu. Autotest zástrčky zajišťuje, že každý zásuvný kontakt je funkční.

Vyhodnocení stavu nabití baterií v zástrčce a komunikace s vozidlem pomáhají hasičům v rozhodování o dalším postupu. V praxi to znamená rychlejší a bezpečnější záchranné činnosti a snížení času, během něhož je pracovní prostředí vystaveno rizikům.

Ekosystém a rámce využití

Nařízení R100 stanoví požadavky pro to, aby EV nebylo možné uvést do pohybu bez určených bezpečnostních protokolů. Zajištění vozidla vyžaduje spolupráci výrobce, servisních partnerů a hasičů. Registrace Emergency Plug® v servisním portálu umožňuje aktualizace firmwaru a online správu zařízení.
