Správné zapojení elektroinstalace přívěsného vozíku je klíčové pro bezpečnost na silnici. Zajišťuje správné fungování světel vozíku, což je povinné podle zákona. Zásuvky a zástrčky pro přívěsné vozy mají standardizované zapojení a vede se podél rámu vozíku.
Co zahrnuje sada elektroinstalace a co je potřeba vědět
Naše sada elektroinstalace pro přívěsný vozík je určena pro jednoduchou výměnu nebo montáž a kabeláž obsahuje všechny součásti nezbytné pro elektroinstalaci přívěsného vozíku. Stačí namontovat světla, kabeláž propojit zásuvkami se světly a přichytit kabel zespodu přívěsného vozíku.
Obecně platí, že zapojení je dáno normou ČSN 30 4450 (ISO 1724) a musí být dodrženo. Propojení umožňuje kompatibilitu s různými typy vozidel a přívěsů, například 7 PIN zásuvka - 13 PIN zásuvka, nebo 2x7 PIN - 13 PIN. Přívěs a vozidlo mohou být propojeny různými způsoby podle vybavení a normy.
Kroky k instalaci krok po kroku
- Nechte původní kabeláž a světla odstranit, pokud je potřeba; sundejte světla a připravte si prostor pro montáž.
- Označte fixem místo pro otvory pro uchycení světel přívěsného vozíku. Použijte vrták o průměru 5,5 mm pro otvor pro zásuvku neboli rychlospojku na světlo.
- Poté vyvrtajte otvor pro rychlospojku větším vrtákem - 27 mm. Přesný rozměr je důležitý pro pevné uchycení.
- Prošroubujte uchycení z druhé strany ze zadní spodní bočnice přívěsného vozíku. Připravte kabeláž a připojte zásuvky ke světlům.
- Připevněte příchytky ze spodku korby a nejprve připravte prostřední kabel, který vede k oj. Prostřední kabel upevněte páskami a fixujte příchytky pro boční prameny se zásuvkami ke světlům.
- Kabel se sedmipólovou zásuvkou pro připojení k vozidlu protáhněte k přívěsu a upevněte ke spodku vozíku a k oj podle konstrukce rámu.

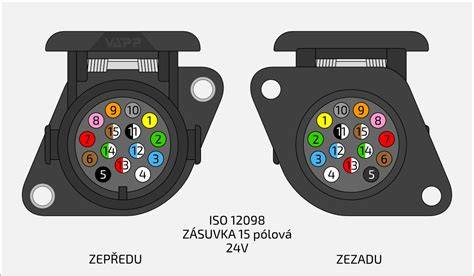

- Pokud je třeba odmontovat sedmipólovou zásuvku z kabelu (například kvůli průchodu skrz oj), zapojte ji zpět podle nákresu na obrázku.
- Dokončete montáž podle pokynů a zkontrolujte funkčnost světel a zásuvek. Doporučujeme si ověřit zapojení s normou a případně vyzkoušet na stojanu.
- Pokud se rozhodnete nejprve nechat kabeláž na odbornících, zvažte využití výhodných služeb nebo se podívejte na dostupné světla a součásti v našem sortimentu.
Praktické tipy a doporučení
Máte vlastní přívěsný vozík a chcete si elektroinstalaci dopředu zkontrolovat? V první řadě je nutné odstranit původní kabeláž, sundat světla a připravit otvory pro uchycení světel. Dále doporučujeme zkontrolovat, zda jsou použité konektory a zásuvky v souladu s požadovanou normou, a případně doplnit chybějící součásti, které umožní bezpečné a spolehlivé fungování světel a zásuvek.
Obrázky a návody mohou ilustrovat jednotlivé kroky, ale vždy je důležité dodržet bezpečnostní a technické standardy. Pokud sháníte světla k zakoupení, u nás najdete většinu běžných náhradních světel a odrazek na přívěsné vozíky. Pokud si z našeho sortimentu nevyberete, rádi zajistíme konkrétní světlo na míru.
Jak přepojit kabeláž přívěsu
Podpůrné poznámky k normám a kompatibilitě
Zapojení je dáno normou ČSN 30 4450 (ISO 1724) a musí být dodrženo. To proto, by bylo možné si připojit jakýkoliv vlek (se správným zapojením) a vše fungovalo jak má. Propojení mezi vozidlem a přívěsem je klíčové pro správné fungování světel a signalizace, a tím i pro bezpečnost na silnici.
Možnosti zapojení
Nebývají jen jediné způsoby, například vozidlo 7 PIN zásuvka - přívěs 13 PIN zásuvka, nebo anglický přívěs 2x7 PIN - vozidlo 13 PIN. Výběr závisí na dostupné zásuvce a kompatibilitě mezi vozidlem a přívěsem.
