Elektromagnetické ventily (často nazývané solenoidové ventily nebo cívkové ventily) jsou základní součástí moderní průmyslové automatizace, která umožňuje rychlé a přesné řízení kapalin a plynů pomocí elektrických signálů. Elektromagnetický ventil je automatický uzavírací ventil, který ovládá průtok média pomocí elektricky napájené cívky.
Jak funguje solenoidový ventil
Solenoidový ventil funguje jako elektromechanicky ovládané zařízení používané k řízení průtoku kapalin nebo plynů v systému. Když do cívky pustíte napětí, vznikne magnetické pole, které pohne kotvou (pístem) a otevře nebo zavře průtočný otvor. Uvnitř cívky solenoidu je feromagnetické jádro (nebo píst) obklopené pevně navinutým drátem.
Při průchodu proudu cívkou se vytváří magnetické pole, které táhne píst dovnitř nebo nahoru. Síla magnetického pole závisí na proudu, na počtu vinutí drátu a na materiálu pohyblivého jádra označovaného také jako píst. Magnetické pole pohybuje tímto pístem a tím uzavírá či otevírá ventil.
V klidovém stavu může být ventil buď normálně zavřený (NC, normally closed) nebo normálně otevřený (NO, normally open). Normálně uzavřený ventil zůstává zavřený, když není dodáváno napájení; normálně otevřený ventil zůstává otevřený, dokud není aktivován.
Typy provozního principu
Solenoidové ventily lze obecně rozdělit do tří hlavních provozních typů: přímo působící, nepřímo působící (pilotně ovládaný) a polopřímé (polopilotní) provedení.
- Přímo působící: U přímočinných ventilů elektromagnetická cívka přímo posouvá plunžr pro otevření nebo zavření otvoru ventilu - pro provoz ventilu není potřeba žádný tlakový rozdíl. Přímočinné ventily jsou vhodné pro nízké tlaky nebo začínající provoz, mají vysokou rychlost přepínání a kompaktní konstrukci.
- Nepřímo působící (pilotní): Tyto ventily využívají tlak média k usnadnění provozu. Cívka otevře malý pilotní otvor, což umožní tlaku pohybovat membránou nebo pístem a plně otevřít hlavní otvor. Nepřímé ventily vyžadují minimální diferenční tlak (obvykle ≥ 0,3-0,5 bar).
- Polopřímo působící: Kombinují výhody přímého i nepřímého typu; spouští se i při nízkém nebo nulovém tlaku, ale výkon se zvyšuje s růstem tlaku.
Funkční a konstrukční označení
Funkce ventilu se zpravidla značí dvěma čísly oddělenými lomítkem, která označují počet cest (portů). Do tohoto čísla se započítávají všechny výstupy, odfuky a přívod. Například 3/2, 5/2 nebo 5/3 značí vícecestné uspořádání pro pneumatické systémy a řízení válců.
Samotné číselné označení však k popisu ventilu nestačí; je ještě zapotřebí doplnit způsob přepínání mezi jednotlivými polohami, tedy zda se jedná o monostabilní nebo bistabilní ventil. Monostabilní ventily se často v e‑shopech označují jako NC (bez signálu uzavřený) nebo NO (bez signálu otevřený). Bistabilní (aretační) ventily si zachovávají polohu i po odpojení napájení a mění stav pouze při příchodu impulsu.
Počet portů a příklady použití
A 2cestný (2/2) solenoidový ventil má dva porty: přívod a odpad. Když je solenoid pod napětím, buď umožňuje nebo blokuje tok média. A 3cestný solenoidový ventil zahrnuje tři porty a nabízí flexibilnější vedení tekutin - může přepínat mezi dvěma obvody nebo směšovat dva obvody do sebe. Ventily 5/2 nebo 5/3 se běžně používají pro řízení pneumatických válců.
Vstupním otvorem proudí médium. Cívka rozhoduje, kterým výstupem bude médium proudit pryč. Bez proudu bude médium proudit horním výstupem; pokud bude cívka pod proudem, píst se vytažením uzavře cestu k hornímu výstupu a otevře cestu k dolnímu výstupu.

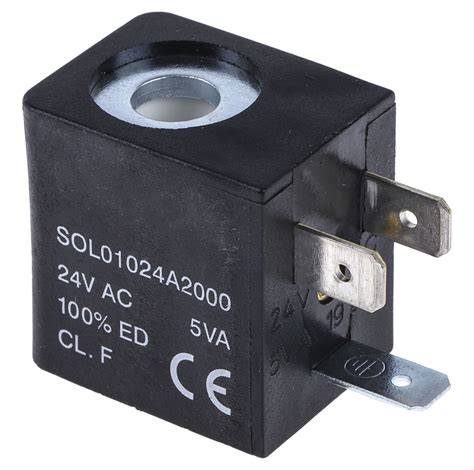

Elektrické varianty cívek
Cívky jsou napájeny buď stejnosměrným (DC) nebo střídavým (AC) proudem. Cívky pro stejnosměrný proud mají více vinutí než cívky pro střídavý proud, jsou méně náchylné k nečistotám a zvedací síla zůstává stabilní. U střídavých cívek je závislost na teplotě menší, ale jsou náchylnější na nečistoty a mohou při provozu bzučet. Rozsah napětí u cívek je široký: 12-48 V DC a 110-230 V AC jsou běžné hodnoty.
Solenoidové ventily se většinou prodávají s cívkou, ale je možné najít i ventily bez cívky. Cívky jsou plně vyměnitelné, což umožňuje rychlou a snadnou výměnu v případě jejich selhání. Mezi elektrické doplňky patří standardizované konektory (DIN 43650) a krytí IP65/IP67 pro odolnost vůči prachu a vlhkosti.
Materiály těla a těsnění
Výběr správných materiálů pro těleso a těsnicí komponenty elektromagnetického ventilu je zásadní pro dlouhodobou spolehlivost a chemickou kompatibilitu. Nejčastější materiály tělesa jsou mosaz, nerezová ocel, hliník, litina a plasty (PVC, polypropylen).
| Materiál | Přednosti | Typické použití |
|---|---|---|
| Mosaz | Odolná, snadno obráběná, cenově výhodná | Voda, vzduch, lehké oleje |
| Nerezová ocel | Vysoce odolná proti korozi a chemikáliím | Pára, potravinářství, farmacie |
| PVC / plast | Lehké, odolné vůči korozivním médiím | Úprava vody, chemické dávkování |
| Hliník | Lehký, dobré rozptýlení tepla | Pneumatika, mobilní zařízení |

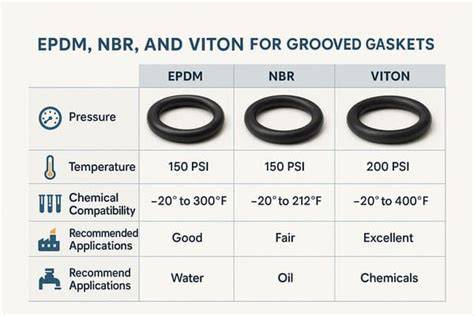

Těsnění jsou stejně důležitá: NBR (nitril) pro oleje a běžné kapaliny, EPDM pro široký teplotní rozsah a odolnost proti ozónu, FKM / Viton pro agresivní chemikálie a vysoké teploty, PTFE pro parní a vysoce chemicky agresivní prostředí.
Pokročilé funkce a bezpečnost
Moderní solenoidové ventily nabízejí řadu pokročilých funkcí: energeticky úsporné cívky, nastavitelné rychlosti otevírání/zavírání, ruční ovládání pro servisní zásahy, možnosti zpětné vazby polohy a senzory kompatibilní s NAMUR. Některé ventily vydrží velmi vysoké tlaky, jiné jsou konstruovány pro absolutní izolaci média od pohonu.
V aplikacích citlivých na vodní kladivo nebo tlakové špičky se využívá nastavitelná rychlost otevírání/zavírání - buď mechanicky (vnější nastavovací šroub) nebo elektronicky. Pro regulované provozy může být nutné splnit certifikace jako CE, WRAS, FDA nebo SIL.
Jak vybrat správný elektromagnetický ventil
Výběr správného ventilu vyžaduje komplexní pochopení aplikace. Základní kroky jsou:
- Identifikujte médium (voda, vzduch, olej, pára, agresivní chemikálie).
- Určete provozní tlak (minimální a maximální) a zda je potřebný provoz již od 0 bar.
- Zvolte funkci: NC vs. NO, 2/2, 3/2, 5/2, 5/3, monostabilní nebo bistabilní.
- Zvolte materiál těla a těsnění podle média a teploty.
- Zvolte napětí cívky a typ připojení (např. G1/2, DN15, BSP/NPT).
- Uvažujte o doplňkových požadavcích: krytí IP, zpětná vazba, nastavitelná rychlost, certifikace.
Praktický vzorec pro vyhledávání v e‑shopu: [médium] + [napětí] + [závit/DN] + [NC/NO] + [materiál/těsnění]. Např.: „elektromagnetický ventil voda 24V DC G1/2 NC mosaz“.
Aplikace v praxi
Elektromagnetické ventily se používají v široké škále systémů: systémy filtrace vody, ovladače zavlažování, klimatizační a chladicí obvody, automatizované výrobní linky, myčky a čisticí přístroje, lékařské přístroje, laboratorní analyzátory, potravinářské linky i automobilový průmysl. Jsou ideální tam, kde je potřeba přesné ovládání, rychlá odezva a dálkové řízení.
Montáž a provoz
Dvoucestné ventily mají na těle vyznačenou šipku směru průtoku a tento směr je třeba při instalaci dodržet. Určete typ připojení potrubí: závitové (BSP/NPT), přírubové, svařované nebo nástrčné. Pokud bude ventil fungovat v extrémním prostředí (prach, vlhkost, vibrace), zajistěte odpovídající krytí a volbu materiálů.
Při použití nepřímo ovládaných (pilotních) ventilů je důležité splnit minimální diferenční tlak pro správnou funkci; u přímočinných ventilů je kritický průměr průchozího otvoru, což ovlivňuje průtok a pracovní tlak.
Servis a údržba
Naše solenoidové ventily jsou navrženy pro spolehlivost, rychlou odezvu a nenáročnou údržbu. Cívky jsou vyměnitelné a k dispozici jsou náhradní díly jako těsnění či membrány. Pro správnou dlouhodobou funkci doporučujeme pravidelné kontroly těsnících prvků a čistoty média (nečistoty mohou způsobit mechanické zablokování pístu a přehřátí cívky).
Tipy pro výběr v e‑shopu
- Zjistěte médium a teplotu média.
- Určete požadovaný průtok (Kv) a provozní tlak.
- Zvolte NC nebo NO podle bezpečnostních požadavků.
- Vyberte správné napětí a typ připojení.
- Zkontrolujte materiál těla a těsnění a požadované certifikace.
Jak fungují solenoidové ventily - Základy principu fungování regulačního ventilu pohonu
Jste připraveni optimalizovat nastavení automatizace? Správný elektromagnetický ventil šetří peníze, zvyšuje bezpečnost a snižuje servisní náklady. Při výběru zvažte všechny výše uvedené aspekty, abyste vybrali řešení přesně pro vaši aplikaci.
