Ventilové klepání a zadření ventilů bývají častým a problematickým jevem u starších motorů. V příspěvcích z diskusí o Felicii MPI se často řeší kombinace špatně fungujících zapalovacích částí, různých vůlí ventilů a postupů seřízení po provozním zahřátí motoru. Tyto poznámky ukazují, že klíčové je správné stanovení vůlí, teploty motoru a pečlivé ověření stavu vaček, tyček a sedel ventilů.
Co hlídat při kontrole ventilů a jejich vůlí
Klíčovým faktorem pro správné seřizování ventilů je teplota motoru. Doporučuje se provádět měření a seřízení na prohřátém motoru, ideálně po ujetí alespoň 20 km, aby bylo zajištěno rovnoměrné zahřátí všech částí. Cílová vůle by se měla pohybovat kolem 0,45 mm na všech ventilech. Rozdíl mezi sacími a výfukovými ventily je důležitý, protože u výfukových ventilů se vůle při zahřátí mění více než u sacích ventilu s hliníkovými zdvihacími tyčkami.
U motorů s hliníkovými zdvihacími tyčkami se doporučuje pro sací ventily nastavovat minimální vůli 0,25 mm za studena, zatímco pro ocelové tyčky je to 0,20 mm za studena. Po zahřátí na provozní teplotu (80-90°C) by měla být vůle kolem 0,43 mm pro sací i výfukové ventily na Škoda OHV motorů. Pro LPG se doporučuje vůli zvětšit o 0,05 mm. Pokud dojde k nastavení při příliš nízké teplotě, při zahřátí může být vůle příliš velká a vzniká klepání.
Možné příčiny klepání a ohýbání dílů
Klepání nemusí být jen otázkou ventilů: může souviset i s ojničními čepy, pístními čepy nebo komponenty převodovky. Pokud se klepání zhoršuje při sešlápnutí spojky, může jít o problém s převodovkou. Při podezření na zadření ventilů a ohnuté tyčky je nutné zkontrolovat, zda jsou tyčky volné a zda nejsou ohnuté. Po výměně hlavy a tyček je důležité sledovat stav ventilů a tyček, aby se problém neopakoval.
Postup seřizování ventilů krok za krokem
- Motor musí být zahřátý na provozní teplotu (olej nad 80°C).
- Umístěte auto na zvedák u pravého předního kola a zařaďte čtvrtý rychlostní stupeň.
- Otáčejte řemenicí klikového hřídele tak, aby se střídaly ventily ve válcích v pořadí 1-3-4-2 (válec 1 je u řemenice, válec 4 u spojky).
- Pro každý válec nastavte klikovou hřídel do polohy, kdy jsou ventily daného válce v klidu (vačky jsou natočeny mimo dosah ventilů).
- Pomocí spárové měrky změřte vůli mezi červíkem a horní dosedací plochou ventilu. Pokud je vůle správná (merka jde zasunout s minimálním odporem), zajistěte matici klíčem a nenechte se točit červíkem.
- Po seřízení všech ventilů zakryjte motor a nastartujte. Pokud se seřizování protáhne déle než 1 minutu, je nutné motor znovu prohřát.
- V případě pochybností nebo nejistoty je lepší svěřit seřízení zkušenému mechanikovi.
Konkrétní hodnoty vůlí dle dutého poznámkového materiálu se pro Felicii 1.3 MPI a fóliových motorech uvádí různě, ale obecně platí: pro sací ventily s hliníkovými tyčkami 0,25 mm za studena, pro výfukové ocelové tyčky 0,20 mm za studena. Po zahřátí bývá cílová vůle kolem 0,43-0,45 mm pro obě skupiny ventilů. Při nastavení v provozu na teplotu kolem 80-90°C se doporučuje sledovat změny vůlí a případně vůli upravit pro dosažení správného klouzání měrky.
Speciální poznámky k hlavě a rozvodům

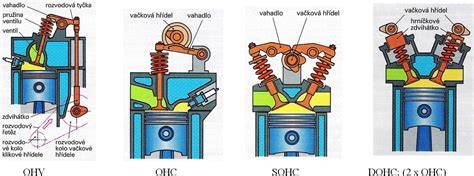

Hlava motoru Felicia 1.3 MPI vychází z osmikanálové hlavy pro motorsport a prošla úpravami pro účinnější spalování. Vůle a rozvody se často vyvažují s použitím hydraulického vymezování ventilové vůle u některých verzí (např. OHV motory Felicie). Důležité je správné usazení ventilů v sedlech a vodítkách a výměna tyček při poškození.
Pokud dojde k zadření ventilu a ohnutí tyček, je nutné zjistit příčinu zadření a postupovat s výměnou hlavy a tyček, po které následuje kontrola stavů ventilů. Obecně platí, že po dosažení provozní teploty je nutné znovu zkontrolovat vůle, aby nedošlo k propálení ventilu nebo jeho opotřebení.
Často kladené otázky a praktické tipy
- Ventily se seřizují po jednom ventilu, nikoliv podle celého bloku najednou; uplatňuje se pravidlo, že v kompresním zdvihu jsou ventily uzavřené a vačka tlačí ventil, kdy je potřeba správně nastavit vůli.
- U olového a plynového režimu LPG je potřeba lehce zvětšit vůli vůči normálu.
- Pokud nejde vložit měrku pod ventil v některém válci, bývá problém v tom, že ventil je příliš otevřený nebo vačka tlačí; často pomáhá kontrola stavu tyček a jejich správné usazení.
- Vůle by měly být pevně nastaveny tak, aby po vložení měrky šla zasunout s minimálním odporem a zároveň nebyla volná po vyjmutí měrky.
V praxi se pro nápravu zadření ventilu a ohnutých tyček často volí výměna hlavy a derivace s ohledem na stav rozvodů. Správné a pečlivé seřízení ventilů je klíčové pro stabilní chod motoru a minimalizaci klepání.
