Přehledný průvodce pinoutem a umístěním diagnostického konektoru Fiat Ducato 244, s důrazem na modely vyráběné v letech 2004-2026 a na možnosti filtrování podle roku výroby. Článek kombinuje existující popisy konektorů, principy OBD a praktické poznámky k bezpečnému používání diagnostiky.
Co je to pinout a k čemu slouží
Pinout (přehled kontaktů spojovacího konektoru a jejich funkcí) je vždy uveden jako křížová reference mezi piny elektro-konektoru a jejich funkcí. Pinout Ducato 244 se může lišit podle roku výroby a konkrétního provedení konektoru; proto je vhodné filtrovat podle modelového roku, aby se zobrazily správné informace.
Umístění a typ konektoru pro Fiat Ducato 244
U Fiat Ducato (230, 244) se tradiční OBD-II konektor objevuje na specifických místech podle výrobcem používané legislativy a konfigurace motoru. V některých verzích, zejména starších, bývá systém OBD umístěn pod palubní deskou a někdy pod sebou na prostoru kolen, mezi sloupkem řízení a krytem airbagu. Pro novější vozy bývá standardní 16-pin OBD-II konektor (SAE J1962 / ISO 15031) v plně kompatibilní podobě, který umožňuje přímé napojení diagnostických nástrojů.

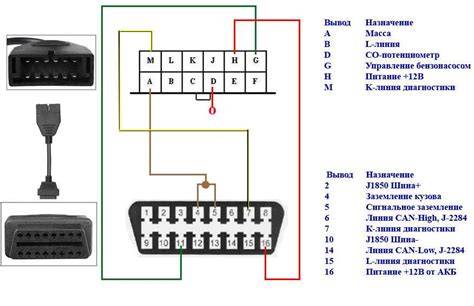

Standardní OBD-II konektor a jeho pinout
OBD-II konektor (16 pinů) je standardní pro většinu osobních vozidel EU od 2000+. Některé informace o jeho pinech:
- Pin 4 a Pin 5: zem
- Pin 6-9, 14: jednotlivé CAN a K-line/L-line nebo další diagnostické protokoly dle výrobce
- Pin 16: napájecí napětí (12V)
Podrobné rozložení pinů se může lišit podle konkrétní konstrukce Ducato; proto je důležité ověřit správné zapojení pro daný rok výroby a motor. Obecně platí, že moderní diagnostika (OBD-II/EOBD) používá standardní komunikační protokoly CAN, K-Line a další.
Historické poznámky k OBD a bezpečnost

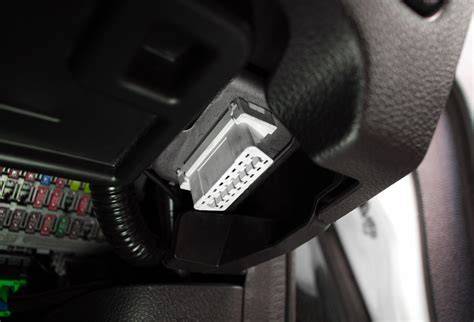

OBD je hlavně diagnostický port pro správu a diagnostiku motorů a systémů vozidla. V některých verzích Ducato 244 existují popsané alternativní „OBD ochrany“ pro ochranu proti krádeži, které mohou vyžadovat speciální adaptéry. Moderní vozidla a jejich elektronika však nadále spoléhají na OBD pro diagnostiku a servis, a omezování přístupu bez neoprávněného zásahu může být použito jen v specifických případech a s příslušným povolením.
Postupy a praktické tipy pro Ducato 244
- Pokud hledáte pinout pro konkrétní rok, filtrujte seznam pinoutů podle modelového roku (2004-2026) a zobrazte jen odpovídající verze konektoru.

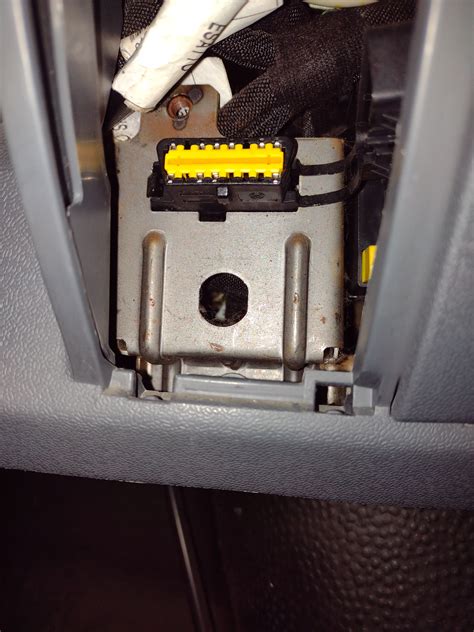

- Pro každé vozidlo ověřte umístění OBD konektoru pod palubní deskou - obvykle pod volantem mezi sloupkem řízení a krytem airbagu.
- Většina diagnostiky používá OBD-II 16-pin port; pro plnou kompatibilitu zkontrolujte, zda váš diagnostický nástroj podporuje CAN, K-line a případně další protokoly uvedené výrobcem.
- Pokud řešíte bezpečnostní funkce, které zmiňují „OBD ochratu“ či immo, nejčastější řešení bývá chromé či výměna ECU, a nikoli trvalé zásahy do OBD konektoru. Veškeré zásahy by měly být provedeny odborníky a s ohledem na platné zákony.
- Důležité: nikdy nenechávejte OBD kabel nebo adaptér volně v vozidle při odjezdu na servis; používejte adaptery, které se dají bezpečně vzít s vozidla ven a neusnadní zlodějům neoprávněný přístup.
Fiat Ducato 2002-2006 OBD Port Location
Často kladené otázky a praktické odpovědi
Kde je OBD konektor u Ducato 244?
Obvykle pod palubní deskou, pod volantem, mezi sloupkem řízení a krytem airbagu. Umístění se může lišit podle roku výroby a verze motoru; vždy ověřte pro konkrétní rok.

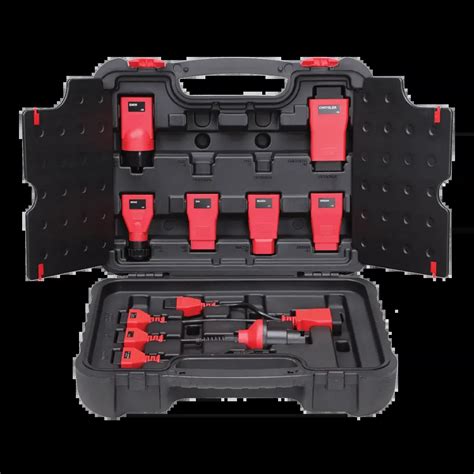

Je potřeba speciální adaptér pro Ducato, když mám starší 3-pólový OBD?
V některých starších verzích (např. 1994-2006) bývaly nestandardní konektory a vyžadovaly adaptér, ale moderní Ducato s OBD-II porty obvykle stačí standardní diagnostické nástroje. Přesné řešení závisí na konkrétní konfiguraci motoru a roku výroby.
Možnosti filtrování pinoutů podle roku výroby
V databázích a průvodcích lze vyfiltrovat pinouty podle roku výroby (2004-2026) a zobrazit pouze ty, které odpovídají dané konfiguraci motoru a konektoru. To zajišťuje přesnost a vyvarování se chyb při diagnostice.
Praktické poznámky
Pro diagnostiku Fiat Ducato 244 používejte spolehlivý OBD-II skener, který podporuje CAN a další protokoly dle potřeby. Při řešení immo nebo ochrany systému se obraťte na autorizovaný servis. Při práci s konektorem dbjte na bezpečnost a neprovádějte žádné zásahy, které by mohly vést ke ztrátě garance či škodám na elektroinstalaci.
