OEM parkovací kamera pro Ford Focus III. sedan (16-) je navržena pro instalaci na místo madla otevírání 5-tých dveří a nabízí komplexní řešení pro zlepšení zpětné viditelnosti. Kamera je vybavena LED světlem, spínačem a volnými vodiči pro připojení k OEM kabeláži otevírání dveří. Existují dvě varianty různě podle ročníku a typu rádia.
Hlavní technické parametry a verze kamery
První varianta pro Ford Focus III. sedan (2011-2015) se vyznačuje senzorovým modulem PC3089, 1/3" čipem, 170° záběrem, a možností zapnout / vypnout zobrazení pomocných trajektorií (vodících linek). Obraz je zobrazován s automatickým vyvážením bílé a AGC/BLC funkcemi, které zajišťují stabilní obraz i za horších světelných podmínek.
- Snímací senzor: PC3089, 1/3"
- Moment zobrazení trajektorií: možnost zapnout/vypnout
- Elektronická clona: 1/60 - 1/10000 s
- Minimální osvětlení: 0,1 lux
- Odstup signál/šum: > 48 dB
- TV systém: NTSC
- Počet TV řádků: 600
- Ochrana proti povětrnostním vlivům: IP67
- Snímací úhel: 170°
- Stavba těla: odolné plasty "private housing"
- Vyobrazení obrazu: zrcadlově, vyvážení bílé automatické
- Provozní teplota: -30 °C až +70 °C
- Signálový kabel: délka 6,2 m, konektor CINCH / RCA
- Video výstup: 1.0V / 75 Ohm
- Napájení: 12V DC
- Spotřeba: <1W
- Rozměry kamery: podstava 41 × 134 mm
Druhá varianta je určena pro auta Ford Focus III. (2011-2015) s integrací barevné parkovací kamery umístěné do madla otevírání 5. dveří a nahrazuje původní osvětlení registrační značky LED světlem. Tato verze má výrazně odlišné specifikace včetně vyššího počtu efektivních pixelů a většího záběru.
- Snímací senzor: PC3089, 1/3" (u verze pro LED světlo)
- Možnost zapnutí / vypnutí zobrazení pomocných trajektorií
- Elektronická clona: 1/60 - 1/10000 s
- Minimální osvětlení: 0,1 lux
- Odstup signál/šum: > 48 dB
- TV systém: NTSC
- Počet TV řádků: 600
- Ochrana proti povětrnostním vlivům: IP67
- Snímací úhel: 170°
- Tělo kamery: odolné plasty "private housing"
- Obraz: zrcadlové vyvážení bílé, automatické
- Provozní teplota: -30 °C až +70 °C
- AGC, BLC, vyvážení bílé: automaticky
- Signálový kabel: délka 6,2 m, CINCH / RCA
- Video výstup: 1.0V / 75 Ohm
- Napájení: 12V DC
- Spotřeba: <1W
- Rozměry kamery: podstava 41 × 134 mm, montážní hloubka 31 mm
Poznámky k instalaci a kompatibilitě
- Kamera je určena pro neoriginální (domontované) rádia s CINCH AV vstupem.
- Použití s originálním rádiem může vyžadovat zapojení video adaptéru pro parkovací kameru.
- Součástí kamery je LED světlo nahrazující původní osvětlení registrační značky.
- Vhodné pro automobily: Ford Focus III. sedan (2011-2015)

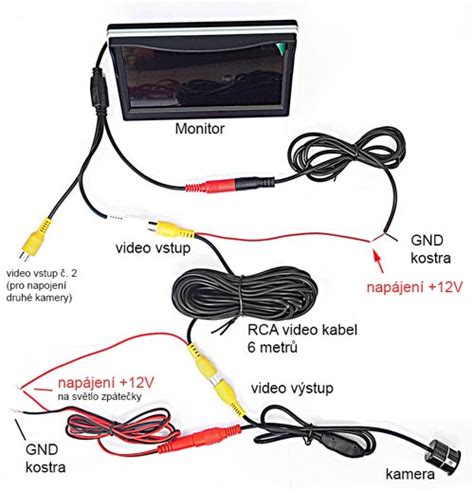

Pro uživatele hledající integraci s OEM rádiem je důležité ověřit, zda vaše rádio má CINCH AV vstup a zda je potřeba doplnit video adaptér. Příprava vedení a správné zapojení zajišťuje plnou funkčnost LED osvětlení a trajektorií při jízdě vzad.
Ford Focus Hatch 2015 - 2018 - Reversing Reverse Camera Kit - Retrofit
| Verze kamery | Snímací senzor | Úhel záběru | Ochrana venkovních vlivů | Označení rámečku |
|---|---|---|---|---|
| Focus III sedan (2011-2015) | PC3089, 1/3" | 170° | IP67 | Kamera do madla |
| Verze s LED osvětlením | PC3089, 1/3" | 170° | IP67 | LED osvětlení registrační značky |
Praktické tipy pro montáž a nastavení
- Ověřte délku signálového a napájecího kabelu - 6,2 m respektive 1 m poskytují dostatek flexibility pro instalaci.
- Ujistěte se, že video výstup odpovídá vašemu rádiu s CINCH AV vstupem; pokud používáte originální rádio bez CINCH, budete řešit adaptér.
- Nastavte zobrazení trajektorií dle preference - lze zapnout nebo vypnout vodicí linky pro lepší orientaci při parkování.
- Testujte teplotní rozsah (-30 °C až +70 °C) a zajištění IP krytí během montáže na exteriérové části vozu.
