Automobily Ford Focus jsou u zákazníků velice oblíbená pro výměnu stávajícího autorádia za modernější 2DIN. V tomto článku Vám poradíme, jak nainstalovat nové autorádio a jaké příslušenství je k tomu potřeba.
Velikostní třídy autorádií a varianty montáže
V první řadě se jedná o montáž autorádia velikostní třídy Ford (230x120 mm). Tyto autorádia jsou přizpůsobená pro automobily Ford. Třetí varianta je pořízení si standardního autorádia velikostní třídy 2DIN (178x102 mm).
Balení autorádií velikostní třídy Ford často obsahují veškeré potřebné propojovací kabely pro následnou montáž.
Úloha antény a napájení
Anténní soustava a zesilovač v anténě musí být k zajištění správné funkce napájen +12 V. Z automobilu navíc vychází ISO koncovka či Fakra koncovka, která není pro připojení námi nabízených OEM 2DIN autorádií vhodná. Tento adaptér nám tedy bude sloužit jako napáječ antény a také jako redukce, která je pro naše použití vhodnější.
Redukce a adaptéry potřebné pro Ford Focus

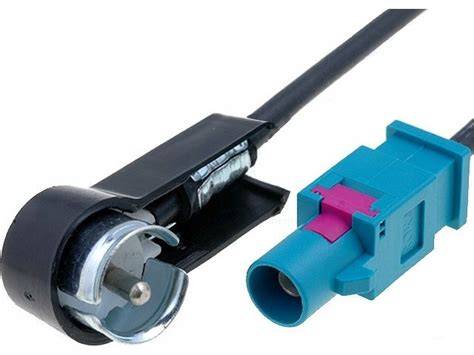

U automobilů Ford rozlišujeme u autorádií dva typy zapojení. U první varianty 2DIN autorádia je k propojení zapotřebí redukce FAKRA na 2ISO. Tento typ zapojení slouží pouze pro základní funkce a nepřenáší do autorádia žádné doplňkové informace z automobilu.
Ve výjimečných případech lze použít Propojovací kabel pro autorádio - FAKRA (MOST) do ISO - Ford současně s propojovacím kabelem pro autorádio - ISO do 16 PIN. Tímto vznikne redukce z FAKRA na 16PIN.
CANBUS a propojení se systémem vozidla
U verzí autorádií s OS Android doporučujeme propojovací kabel s CANBUS neboli s řídicí jednotkou, která zaručuje bezproblémové spárování automobilu s autorádiem. CANBUS má také funkci automatického vypnutí autorádia po vytáhnutí klíče ze zapalování.
Propojením s CANBUS můžete například ve Vašem autorádiu sledovat informace o Vašem vozu či kontrolovat, zda má Váš spolujezdec zavřené dveře.

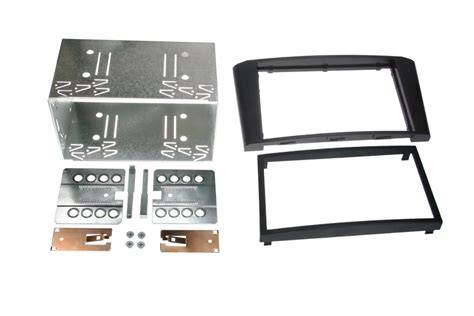

Rámečky a instalační sady pro Ford Focus

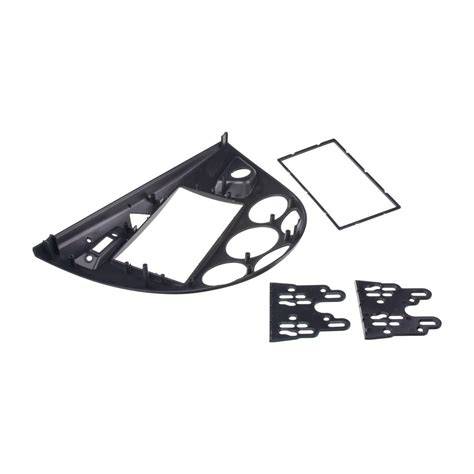

Plastový adaptér slouží pro montáž neoriginálního 2DIN autorádia. Plastový adaptér v černé barvě slouží pro montáž 1DIN nebo 2DIN neoriginálního rádia. Rámeček 2DIN autorádia FORD C-max (2010-2019) / Kuga II. Adaptér 2DIN autorádia FORD Focus III.
2DIN adaptéry Ford: instalační redukce-rámečky pro montáž 2DIN autorádia / navigace do automobilů Ford vybavených originálním autorádiem s atypickým rozměrem a tvarem.
Příslušenství a doplňky k montáži
- Napájecí kabely OEM autorádií
- OEM/ISO adaptéry pro autorádia
- Propojovací kabely FAKRA na ISO
- CANBUS adaptéry a kabely pro ovládání na volantu
- Anténní adaptéry a napáječe
- Nástroje vyjmutí autorádia a nářadí pro demontáž interiéru
Pro instalaci jsou dostupné také univerzální ISO adaptéry, Fakra, ISO, Mini ISO konektory a piny, CAN Bus / ISO adaptéry, adaptéry pro aktivní audio systémy a adaptéry ovládání na volantu.
Postup montáže - shrnutí kroků
- Vyjměte stávající originální autorádio a posuďte typ konektorů vycházejících z automobilu (FAKRA, ISO, 16PIN apod.).
- Rozhodněte se pro typ nového autorádia: Ford velikostní třídy (230x120 mm) nebo standardní 2DIN (178x102 mm).
- Pokud z vozu vychází Fakra či ISO konektor, použijte redukci FAKRA na 2ISO nebo kombinaci FAKRA (MOST) do ISO + ISO do 16PIN podle potřeby.
- Pokud chcete plnou integraci s vozu, použijte CANBUS kabel pro zprovoznění informací a ovládání, včetně automatického vypnutí autorádia.
- Připojte napájení antény +12 V přes adaptér napáječe antény, aby byla zaručena funkce antény a zesilovače v anténě.
- Namontujte 2DIN instalační rámeček nebo plastový adaptér vhodný pro model Focus a zajistěte autorádio v palubní desce.
- Otestujte funkce: rádio, Bluetooth, USB, obrazy z kamer, informace z vozidla přes CANBUS a automatické vypínání.
Užitečné poznámky a doporučení
Balení autorádií často obsahují veškeré potřebné propojovací kabely pro následnou montáž, ale vždy si ověřte konkrétní obsah balení. Používání adaptéru jako napáječe antény je klíčové pro správnou funkci anténní soustavy a zesilovače v anténě.
U verzí autorádií s OS Android může CANBUS zajistit bezproblémové spárování automobilu s autorádiem a přenos dodatečných informací z vozidla do autorádia.
Jak nainstalovat autorádio Ford Focus 2000-2008
Tabulka základních možností montáže
| Varianta | Rozměry | Potřebné adaptéry | Úroveň integrace |
|---|---|---|---|
| Ford třída | 230x120 mm | FAKRA→2ISO nebo specifické kabely v balení | Střední (základní funkce) |
| Standardní 2DIN | 178x102 mm | FAKRA→2ISO nebo FAKRA→ISO→16PIN; CANBUS pro plnou integraci | Vysoká (s CANBUS) |
| 1DIN/2DIN s plastovým adaptérem | 1DIN / 2DIN | Plastový adaptér, ISO adaptéry, napájení antény +12V | Základní až střední |
Plastový adaptér slouží pro montáž neoriginálního 2DIN autorádia a plastový adaptér v černé barvě slouží pro montáž 1DIN nebo 2DIN neoriginálního rádia.
Pro profesionální výsledek doporučujeme použít originální nebo specializované redukční rámečky a instalační sady určené přímo pro Ford, případně využít profesionální montáže.
