Připravujete se na výměnu reproduktorů nebo upgrade celého audio systému ve vašem voze Ford? Tento článek vám poskytne podrobný průvodce, jak na to, ať už se jedná o jednoduché připojení nových reproduktorů, nebo složitější instalaci zesilovače a subwooferu.
Možnosti připojení reproduktorů
Moderní automobily, včetně vozů Ford, často používají originální reproduktory s proprietárními konektory. Pro snadné a rychlé připojení nových reproduktorů bez nutnosti složitých úprav stávající kabeláže existují speciální kabelové adaptéry. Tyto adaptéry umožňují tzv. Plug & Play řešení.

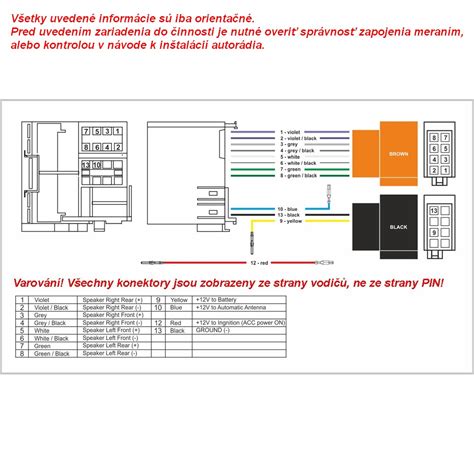

Pokud standardní adaptér není k dispozici nebo si nejste jisti výběrem, alternativním řešením je ucvaknutí originálního konektoru a příprava stávajícího kabelu pro připojení pomocí klasických Fast-On konektorů. Doporučuje se použít plusový a minusový Fast-On konektor.
V případě reproduktorů s externí výhybkou není nutné Fast-On konektory řešit. Můžete použít vidličky do výhybky nebo připojit kabel rovnou do výhybky. Použití Fast-On konektorů je výhodné především u koaxiálních reproduktorů.
Nejspolehlivějším řešením z hlediska pevnosti a minimalizace přechodových odporů je přímé napájení kabelu na nový reproduktor po ucvaknutí originálního konektoru a oholení izolace.
Klíčové aspekty při zapojování
Správná polarizace
Při zapojování reproduktorů je nezbytné dbát na správnou polarizaci (+ a -). Bohužel, v současnosti se nelze spolehnout na barvu vodičů ani velikost konektoru, jelikož automobilky si toto značení často přizpůsobují. Polaritu je proto nutné oměřit multimetrem.
Pokud nemáte multimetr, přepólované reproduktory poznáte podle toho, že nebudou správně basovat a celkový zvuk bude horší. Zkušení uživatelé s dobrým sluchem rozdíl snadno rozpoznají.
Zachování originální kabeláže
Pokud je stávající kabeláž ve vozidle v pořádku, nepoškozená a s neporušenou izolací, není nutné ji měnit při výměně reproduktorů, pokud jsou napájeny pouze z autorádia. V takovém případě by výměna kabeláže neměla žádný smysl.
Instalace zesilovače a subwooferu
Při instalaci zesilovače a subwooferu je nutné protáhnout do vozu napájecí kabel, uzemňovací kabel a propojit zesilovač s autorádiem.
Napájecí kabel (+)
Napájecí kabel (obvykle červený) se vede od baterie. Doporučený postup je protáhnout jej mezi blatníkem a karoserií na straně řidiče. Po otevření dveří je v gumovém těsnění veden svazek kabelů od dveří. Pod tímto svazkem se nachází gumová záslepka, do které lze udělat díru pro protažení kabelu do interiéru. V interiéru je pak nutné vyjmout plastový kryt, který drží na dvou šroubech, a kabel vést až do kufru.
Uzemňovací kabel (-)
Uzemňovací kabel (Ground) se jednoduše ukostří na šroub v karoserii v kufru.
Remote kabel (RMT)
Třetí kabel, který slouží k zapnutí zesilovače (Remote), je nutné propojit s autorádiem. Zesilovač se tak zapne pouze tehdy, když je zapnuté rádio.
Signálové kabely (CINCH)
Signálové kabely (CINCH) je nejlepší a nejjednodušší vést podél prahů vozu. Kudy je protáhnout od rádia k prahu, závisí na konkrétním modelu vozu. Možností je vést je za kastlíkem u spolujezdce a následně podél prahů.
Pro detailní vedení kabeláže podél prahů:
- Sundejte kastlík u spolujezdce (tři šrouby dole na pantu).
- Přes kabelový svazek přejděte do pravé části.
- Sundejte plast mezi prahem spolujezdce a palubní deskou (dva plastové šrouby a trn).
- Vedu kabel dolů k prahu kolem sdruženého konektoru a nárazové pojistky.
- Sundejte plastové kryty prahů (pouze trny) a plasty zakončující koberec (otočné klipsy).
- V prostoru prahů se nachází lišta, kde jsou již originální svazky, tam lze nové kabely vést.
- V zadní části sklopte sedačku a uvolněte plast od blatníků do zavazadlového prostoru (drží na pár šroubech v kufru, trnech a hmoždinkách). Tento plast odendávejte směrem ke středu auta, kolmo na osu vozu, abyste neulomili spodní trn.
Specifika modelů Ford Mondeo a Escort
Ford Mondeo Mk III
Modely Ford Mondeo Mk III mohou trpět nedostatkem detailů ve zvuku. Standardně jsou ve dveřích instalovány reproduktory o velikosti 5x7". Vzhledem k absenci výškových měničů ve voze je zvuk často popisován jako "huhlavý".
Doporučené řešení:
- Instalace komponentních reproduktorů.
- Vzhledem k omezenému výběru v rozměru 5x7", je standardní praxí tento rozměr redukovat pomocí MDF podložky na velikost 165 mm.
- Jako příklad kvalitních reproduktorů jsou zmíněny DLS M6.2, které lze použít jak do předních, tak zadních dveří.
- Pro vylepšení zvuku se doporučuje doplnit systém o 4-kanálový digitální zesilovač, který lze například umístit za přihrádku u spolujezdce.
- Toto řešení lze nainstalovat na originální autorádio bez změny vzhledu palubní desky.
Ford Escort
Uživatelé Fordu Escort se často potýkají s problémy při připojování externích audio zařízení, jako je mobilní telefon s 3,5mm jack výstupem k autorádiu s CINCH vstupem.
Možné problémy a řešení:
- Rušení od alternátoru: Použití lepšího, odstíněného kabelu může pomoci.
- Odkaz na schéma zapojení: U starších autorádií, jako je Ford 2007 RDS P/N 95VW-18K876-CB, může být obtížné najít schéma zapojení konektorů. V takových případech je nutné dráty vytahovat přímo z rádia.
- Autorádia bez koncového zesilovače: Některá rádia nemají integrovaný koncový zesilovač. Propojení rádia a externího zesilovače může vyžadovat specifický kabel, který se například používal ve vozech Scorpio.
- Odrušovací filtr: V případě problémů s rušením může pomoci instalace odrušovacího filtru.
- Ukostření rádia: V některých případech může pomoci správné ukostření autorádia.
Installation Video for Ford Car Audio Door Speaker Kits
Při jakýchkoliv úpravách audio systému je klíčové dbát na kvalitní provedení spojů a správné vedení kabeláže, aby se předešlo problémům s rušením a zajistil se optimální zvukový projev.
