Systém sekundárního vzduchu u vozů Audi: Funkce a řešení problémů

Vozidla s motorem 2.8 FSI (kód CCEA) mohou občas hlásit závadu 001041 - nesprávný tok sekundárního vzduchu. Tento problém se týká systému sekundárního vzduchu, jehož hlavním účelem je urychlit zahřátí katalyzátoru na provozní teplotu po studeném startu motoru.

Princip funkce systému sekundárního vzduchu

Během studeného startu zážehového motoru je nutné použít bohatou směs, tedy směs s přebytkem paliva. Katalyzátor v tomto provozním stavu ještě nedosáhl své optimální provozní teploty. V důsledku toho dochází v době mezi studeným startem a spuštěním regulace lambda k tvorbě velkého množství kysličníku uhelnatého a nespálených uhlovodíků. K řešení tohoto problému slouží systém sekundárního vzduchu.

Systém funguje tak, že po startu motoru, kdy je vstřikována bohatá směs, je do výfukového potrubí vháněn "sekundární vzduch" - čerstvý vzduch s vyšším obsahem kyslíku. Tímto způsobem dochází k dodatečné oxidaci (tzv. "dohořívání") škodlivých látek přímo ve výfukovém potrubí, což pomáhá rychleji zahřát katalyzátor na provozní teplotu a snižuje emise škodlivých látek.

Funkčnost systému je testována řídicí jednotkou motoru (ECU). Při zahřátém motoru a hlavně při zahřátých lambda sondách, na volnoběh nebo téměř volnoběh, ECU krátce aktivuje systém sekundárního vzduchu a sleduje změny v množství kyslíku před katalyzátorem. Zvýšení množství kyslíku signalizuje správnou funkci.

Klíčové aspekty funkce:

• Po studeném startu: Vstřikování bohaté směsi.
• Přívod sekundárního vzduchu: Vhánění čerstvého vzduchu do výfukového potrubí.
• Cíl: Dokonalé spalování škodlivých látek a rychlé zahřátí katalyzátoru.
• Test funkčnosti: ECU monitoruje množství kyslíku před katalyzátorem při krátkodobé aktivaci systému.

Technické řešení a možné příčiny závad

Problém se závadou 001041 může mít několik příčin. Zatímco u starších motorů byly běžnou příčinou závady netěsnosti v podtlakovém ovládání kombinovaných ventilů, u modernějších motorů, jako je 2.8 FSI, je situace odlišná.

Ovládání ventilů

Podle dokumentace k motoru 2.8 FSI se kombinované ventily neovládají podtlakově. V systému není přítomen žádný podtlakový ventil ani podtlakové vedení, a není zřejmé, jakým způsobem jsou ventily ovládány. U některých motorů (např. 1.8T AUM) je systém ovládán elektromagnetickým ventilem N112 umístěným před sáním, který řídí podtlak ze sání.

Možné problémy na motoru 2.8 FSI (CCEA):

• Chyba v řídicí jednotce (ECU): V případě motoru 2.8 FSI (CCEA) může být problém s chybějícím "Label file" pro VCDS, což ztěžuje identifikaci správných měřicích bloků pro diagnostiku.
• Netěsnosti v systému: Přestože není systém ovládán podtlakově, mohou se vyskytnout netěsnosti v samotných hadicích nebo spojích, které brání správnému toku vzduchu.

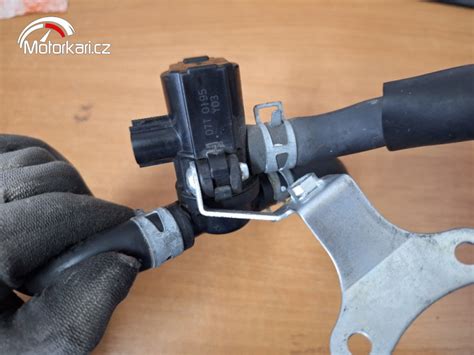

• Závada ventilů: Samotné ventily systému sekundárního vzduchu mohou být náchylné k selhání.
• Problémy s čerpadlem: Vzduchové čerpadlo, které dodává vzduch do systému, může být poškozené (např. zanesené ložisko) nebo může být spálená jeho pojistka.

Příklady z praxe a související problémy

Existují případy, kdy byl problém s tímto systémem způsoben nesprávnou hlavou válců, která neměla potřebné otvory pro vhánění vzduchu za výfukové ventily. V takovém případě je nutná výměna hlavy válců nebo úprava stávající, pokud jsou kanály připraveny a pouze zaslepeny.

Někdy se objevuje chyba "sekundárny vzduchový systém - prietok bez chyby" (sporadická). To může naznačovat problém se startováním motoru nebo zvýšenou spotřebou paliva na volnoběh.

Diagnostika a odstraňování závad

Pro správnou diagnostiku je důležité mít přístup k relevantním datům z řídicí jednotky motoru. U některých motorů lze sledovat parametr 077 ve VAGu, který ukazuje navýšení průtoku vzduchu na sání při aktivaci systému (cca o 2-5 g/s).

Postup diagnostiky:

1. Kontrola chybových kódů: Zjištění konkrétního chybového kódu (např. 001041, 16795, P1423).
2. Vizuální kontrola: Prohlídka všech hadic, spojů a ventilů systému na přítomnost prasklin, netěsností nebo jiného poškození. Zvláštní pozornost věnujte místům častého ohýbání a okolí spojek.
3. Kontrola čerpadla: Poslech během startu motoru - mělo by být slyšet jemné hučení připomínající vysavač. Kontrola pojistky čerpadla.
4. Test funkčnosti ventilů: Některé systémy umožňují test ventilů přes diagnostický software.
5. Kontrola hlavy válců: V případě podezření na nesprávnou hlavu válců je nutná její demontáž a vizuální kontrola přítomnosti vháněcích kanálů.
6. Analýza dat z ECU: Sledování parametrů v reálném čase, pokud jsou dostupné a srozumitelné.

Pro tip: Pokud se vám nepodaří najít vhodný blok měření ve VCDS, může pomoci studium technické dokumentace nebo fór zaměřených na konkrétní model vozu.

Vliv vzduchových hadic na výkon pneumatického nářadí (souvislost s principem)

Ačkoliv se tato část netýká přímo automobilových motorů, vysvětluje důležitost správného přenosu stlačeného vzduchu a principy související s hadicemi, což může být analogické k systému sekundárního vzduchu.

Nesprávně zvolená vzduchová hadice (délka, průměr) může snížit výkon pneumatického nářadí až o 10 %. Vzduchová hadice je kritickým propojením mezi kompresorem a nářadím. Bez správné hadice nemůže nářadí dosáhnout svého plného potenciálu. Optimální tlak a správný průměr hadice jsou klíčové faktory pro maximální výkon.

Typy vzduchových hadic:

• Rovné: Tradiční provedení.
• Spirálové: Šetří místo, samy se stahují, lepší manipulace.
• Gumové: Odolné vůči olejům, rozpouštědlům a extrémním teplotám.
• Polyuretanové: Extrémně flexibilní i při nízkých teplotách.
• PVC: Cenově nejdostupnější, pro občasné použití.

Délka a průměr hadice: Každý metr hadice přidává odpor a snižuje efektivní tlak na výstupu. Pro většinu aplikací v autoservisech je ideální délka 7-15 metrů. Vnitřní průměr musí odpovídat požadavkům nástroje na průtok vzduchu.

Bezpečnost: Vzduchové hadice musí odolávat tlakům kolem 20 barů a mít certifikovanou odolnost proti olejům a chemikáliím. Vždy používejte certifikované rychlospojky s pojistkou.
