Rozdělování proudové smyčky na dva výstupy je častým požadavkem v průmyslové automatizaci: jeden proud smyčky slouží k řízení frekvenčního měniče čerpadla a druhý k záznamu dat v PC. Článek vychází z detailních diskusí o tom, jak správně zapojit a izolovat jednotlivé prvky, aby byla zachována bezpečnost, spolehlivost a signálová integrita.
Původní koncepce a význam proudové smyčky

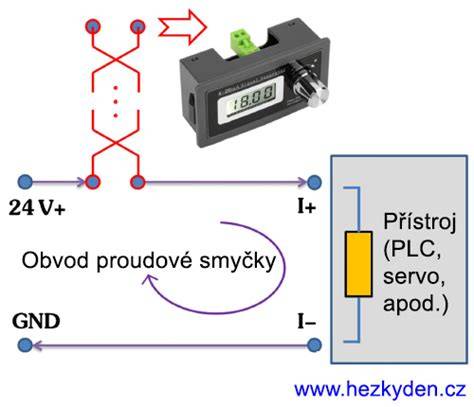

Proudová smyčka (typicky 4-20 mA) je stále aktuálním řešením pro přenos hodnot naměřených veličin ze senzorů do řídicích systémů a zpracovávacích jednotek na velké vzdálenosti. Většina systému využívá napájení ze smyčky a proudovou smyčku lze chápat jako jednoduchý, robustní a elektromagneticky odolný kanál pro přenos signálu. V případě rozvětvení je důležité zajistit, aby napájecí a měřicí části měly správné galvanické oddělení a aby nebyl porušen bezpečnostní a provozní rámec zařízení.
Elektrické referenční body a galvanické oddělení
Vážený Kučera uvedl, že důležité je, zda proudové měřicí vstupy měniče a počítače jsou spojeny s PE (ochranným zemněním) nebo zda jsou galvanicky oddělené. Do série vřazené zapojení je možné jen tehdy, pokud je s PE potenciálem spojen pouze jeden bod. Zdroj 24 V by neměl vytvářet další zemní spojení; ideální je mít (-) pól zdroje spojený s PE přes svorku XB a oba vstupy měřené izolované. Pokud není izolace k dispozici, je nutné použít galvanický oddělovač.
Existují situace, kdy galvanický oddělovač bývá nezbytným řešením, a to zejména tam, kde je nutná separace signálu mezi vysílačem a přijímačem pro redukci rušení a zemních smyček. Některé převodníky (např. riziko 3,75 kV) poskytují aktivní výstup, který nevyžaduje napájení výstupu, a bývají výhodnější v určitých konstrukčních uspořádáních. ZD (zdroj napájení) může být jednostranně izolovaný, ale v praxi bývá promenší nutností.
Praktické návrhy zapojení pro rozdvojení smyčky
Hlavní výzvou při rozdvojení je zachovat uzavřenost smyčky a současně zajistit, aby každý větev měl svůj vlastní spínaný či pevný zdroj a aby nedošlo k překročení maximálního povoleného napětí. Obvykle se řeší jednou ze dvou cest:
- Použití galvanicky oddělovače mezi vysílačem a přijímačem. To umožní, že každá větev smyčky může mít jiné napájení a zároveň zaručit izolaci mezi částmi systému.
- Paralelní zapojení se Zenerovou diodou pro omezení napětí na jednotlivých členech smyčky. Toto řešení je levné, ale vyžaduje pečlivé dimenzování a může zvyšovat nestandardnost instalace.
Diskuse mezi odborníky poukazuje na to, že pro robustní a spolehlivé řešení bývá vhodnější galvanický oddělovač s vestavěným zdrojem, případně samostatné napájení pro jednotlivé větve. Důležité je, aby záporný pól měřicího vstupu nebyl pevně vázán na zem, a aby spojení PE bylo provedeno jedním pevným bodem, což minimalizuje riziko zemních smyček.
Praktické výpočty a parametry pro proudovou smyčku
Pro proudovou smyčku 4-20 mA je klíčové zajistit, aby při 20 mA byl na snímači zaručen úbytek napětí cca 11-12 V. Při standardním napájecím napětí 24 V DC zůstává pro ostatní spotřebiče kolem 12 V. Zapojení všech spotřebičů v sérii v takových podmínkách je možné, ale vyžaduje pečlivé spočítání úbytků na jednotlivých článcích smyčky. Pokud se požaduje, aby při odpojení jedné součástky zůstala smyčka uzavřená, lze použít paralelně zapojené zenerovy diody nebo speciální galvanicky oddělené převodníky.
Konkrétně lze do obvodů zapojit převodníky s vysokou izolací (např. INOR CLI 22S s izolací 3,75 kV) nebo převodníky od dalších dodavatelů (RAVET s aktivním či pasivním výstupem). Případně lze zvážit použití dvou samostatných snímacích prvků, aby každý měl vlastní měřicí cestu a nebylo nutné tolik kombinovat galvanické vazby.
Praktické poznámky a doporučení
V praxi bývá nejjednodušším řešením neukostřit (-) pól zdroje a daný přístroj napájet z jednoho samostatného zdroje napájení. Pokud je potřeba zvětšit spolehlivost, je lepší použít galvanický oddělovač a mít oba proudové vstupy plovoucí vůči zemi. Dále je vhodné sdílet co nejméně bodů PE a sledovat, aby součet úbytků na všech členech smyčky při 20 mA byl menší než minimální napájecí napětí zdroje.
V textu se opakovaně zmiňuje, že plovoucí měřicí vstup regulační smyčky by měl plavat nad zemním potenciálem nejvýše o 1 V, což je přijatelné pro většinu PC převodníků. V každém případě se doporučuje provést důsledný posudek dokumentace výrobců snímačů, měřicích převodníků a galvanických oddělovačů a poradit se s projektantem či technikem, aby bylo zajištěno splnění všech bezpečnostních a metrologických norem.
Shrnutí klíčových bodů
- Proudová smyčka 4-20 mA poskytuje robustní a dlouhodobě spolehlivý přenos signálu, často napájený ze smyčky.
- Galvanické oddělení mezi vysílačem a přijímačem zvyšuje bezpečnost a snižuje rušení zemních smyček.
- Při rozdvojení je nutné pečlivé plánování zapojení a pečlivé dimenzování úbytků napětí na všech prvcích smyčky.
- Existují praktická řešení včetně galvanických oddělovačů, převodníků a v některých případech i Zenerových diod; volba závisí na konkrétním projektu a požadavcích na izolaci.
- Podrobné postupy a doporučení vychází z diskusí a zkušeností profesionálů v oboru, s důrazem na bezpečné a spolehlivé řešení.
