Hydrodynamický měnič (tzv. hydroměnič) je klíčovým prvkem automatických převodovek, který umožňuje plynulý rozjezd a efektivní přenos točivého momentu z motoru na převodovku. Tento článek vychází z čteného textu a snaží se poskytnout maximálně podrobný přehled o fungování, diagnostice a opravách hydrodynamických měničů se zaměřením na kontext Audi A4 z roku 2002.
Historie a základní princip
Hydrodynamický měnič je spojena nebo rozpojena v závislosti na elektronickém signálu řídící jednotka převodovky (TCM). Při sepnutí spojky blokování měniče dojde k přímému pohonu vstupu převodovky motorem. Eliminuje se tak prokluz měniče a tím nežádoucí ztráty. Slouží k usměrnění proudu kapaliny z turbíny na lopatkové kolo. Se zvyšující se rychlostí vozidla dochází k plynulému přenosu krouticího momentu do lopatkového kola a tím k rozjetí vozidla. V měniči dochází ke ztrátám (obecně 8-15%).
Měnič byl vynálezem Hermanna Föttingera; princip spočívá v tom, že čerpadlo (hnací kola) a turbína (hnané kolo) nejsou spojeny pevně. Přenos kapaliny a její proudění umožňuje plynulý přenos točivého momentu. S rostoucími otáčkami se zvyšuje účinnost a dochází k postupnému rozjezdu, zatímco spojka měniče (lock-up) pomáhá redukovat ztráty.
Struktura a funkční součásti

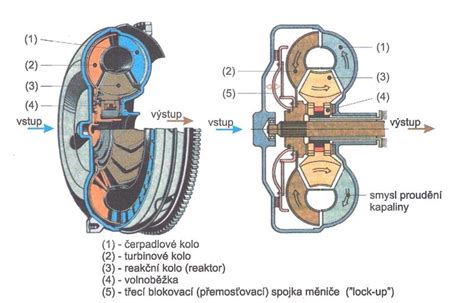

V jádru hydrodynamického měniče jsou: čerpadlo (hydraulické čerpadlo zabudované do hnacího hřídele), turbína (na hnaném hřídeli převodovky) a stator (stator), který směruje proud kapaliny. Čerpadlo uvádí kapalinu do pohybu, turbína ji odebírá a stator zvyšuje efektivitu přenosu. Před svařením a montáží měniče probíhají diagnostické kroky a kontrola koncových vůlí, aby byl zajištěn správný chod po montáži do vozidla.
Blokovací spojka (lock-up) umožňuje pevné spojení mezi měničem a převodovkou při dosažení vhodných provozních podmínek, čímž se minimalizují ztráty a zvyšuje účinnost. Při rozjezdu vozidla hydrodynamický měnič zvyšuje točivý moment prakticky trojnásobně. Při vyšších rychlostech se vlivem řízení spojky reguluje, aby nedošlo k nadměrnému opotřebení a prokluzu.
Diagnostika a revize hydroměničů
Rozsah opotřebení či poškození hydroměniče lze zjistit pouze revizí v dílně. V případě zjištění vadného měniče se obvykle provádí repase. Revize zahrnuje:
- strojní otevření měniče a rozložení dílů
- mytí, sušení a revize dílů
- rozebrání a kontrola opotřebení, prasklin a dalších defektů
- výměna dílů majících vliv na mechanickou funkci měniče
- nastavení parametrů (včetně blokovací spojky)
- automatizované svaření a výstupní kontrola
Výsledná cena repase závisí na rozsahu prací a spotřebovaného materiálu. Po repase bývá měnič znovu označen unikátním kódem a expedován, případně namontován do vozidla. Opravené měniče se vrací zákazníkovi pečlivě zabalené a se zajištěnou dopravou.
Praktické poznámky pro majitele Audi A4 2002
Hydroměnič je často vnímán jako srdce automatické převodovky, která vyžaduje pravidelnou péči. Pokud dojde k selhání spojky nebo k abnormalitám v chodu převodovky, může docházet ke změně charakteru řazení a ke ztrátám v efektivitě pohonu. Při sebemenším brzdění se blokování odstaví, aby nedošlo k přílišnému namáhání pohonné soustavy. Správná diagnostika a případná repase hydroměniče bývají ekonomicky výhodnější než kompletní výměna převodovky.
Další související poznatky
Originální hydrodynamický měnič bývá doplněn o moderní prvky a materiály zajišťující lepší souhru s řídicí jednotkou a se staršími převodovkami. V některých případech lze využít služby specializovaných dílen, které nabízejí Repase 1 nebo Repase 2, a tím dosáhnout značné úspory oproti nákupu nového měniče.
FLUIDOVÁ SPOJKA, PRINCIPY FUNKCE
Možnosti opravy a servisní postupy
- Identifikace závady a kontakt s autorizovaným servisem či dílnou specializovanou na hydrodynamické měniče.
- Provádění revize - strojní otevření, čištění a kontrola jednotlivých komponent.
- Výměna opotřebovaných dílů a doplnění požadovaných olejů/kapaliny.
- Nastavení a testování - kontrola koncových vůlí, parametrů a dynamiky systému.
- Montáž měniče zpět do vozidla a provedení finálních testů jízdou.
Přehled technických pojmů a klíčových procesů
- Lock-up: spojka pro pevné spojení měniče s převodovkou při vhodné rychlosti.
- Stator, turbína a čerpadlo: tři hlavní komponenty hydrodynamického měniče.
- Radiální a axiální házivost: měřené parametry během výstupní kontroly.
- Repase 1 a Repase 2: stupně opravy s postupy výměny dílů a náklady.
Ukázkové informace a technické detaily
Hydroměnič umožňuje plynulý rozjezd vozidla a zvyšuje moment na začátku jízdy. Při vyšších rychlostech se blokovací spojkou dosahuje efektivní přemostění, čímž se minimalizují ztráty. Při sebemenším brzdění se blokování vypíná a motor je uvolněn vůči převodovce, aby nedošlo ke zablokování mechanické části.
