Jak dostat do „baterie“ elektromobilu - tedy trakčního akumulátoru - co nejvíc energie co nejrychleji a současně s ohledem na její životnost? Na proces nabíjení má kromě techniky použité ve voze a dostupné nabíječky vliv také teplota akumulátoru, míra nabití (neboli SOC, state of charge) a další faktory.
Základní principy: napětí, proud a převod
Při nabíjení elektromobilu střídavým proudem, nabíjecí proud jde nejprve do palubní nabíječky, zabudované v každém automobilu, která se stará o proměnu proudu ze zásuvky na proud pro baterie. AC nabíječka elektromobulu posílá střídavý proud do palubní nabíječky, a to v takovém množství, jaký je ona schopna přijmout. Následně mění palubní nabíječka střídavý proud na stejnosměrný a posílá ho do baterie.
Střídavé napětí (AC) je běžné pro domácí dobíjení ze zásuvky či takzvaného wallboxu, stejnosměrné (DC) zase na rychlých veřejných nabíječkách. Stejnosměrné nabíjení pracuje i s výrazně vyššími proudy a tedy výkony, což je možné díky tomu, že o transformaci napětí (v rozvodné síti je vždy střídavé) se stará samo nabíjecí místo.
O tuto transformaci se stará palubní nabíječka vozu. AC nabíječka elektromobulu posílá střídavý proud do palubní nabíječky, a to v takovém množství, jaký je ona schopna přijmout. Hlavní funkcí AC stanice je zprostředkování nezbytné komunikace s řídícím systémem vozidla a zajištění bezpečnosti vozidla i posádky.
Co určuje limit nabíjení střídavým proudem (AC)?
Limit nabíjení střídavým proudem je stanoven nejnižší kapacitou palubní nabíječky elektromobilu, EVSE (nabíječky) a dostupné elektrické infrastruktury. Palubní nabíječka vozidla (OBC) toto je nejdůležitější omezující faktor. V mnoha projektech nabíjení střídavým proudem vidíme, že provozovatelé instalují nabíječky o výkonu 11 kW nebo 22 kW, ale vozidla se stále nabíjejí nižšími rychlostmi kvůli omezením palubního nabíjení (OBC).
V praxi to znamená, že i když nabíjecí stanice dokáže dodat větší výkon, skutečný limit si často stanoví samotné auto. Maximální výkon vždy určuje nejslabší článek řetězce. Pokud tedy například wallbox umí dodat výkon 11 kW, ale palubní nabíječka vozu zvládá jen 7,2 kW, proběhne nabíjení nižším výkonem.
Limit pro nabíjení střídavým proudem pro elektromobily je obvykle definován palubní nabíječkou vozidla, přičemž většina osobních elektromobilů podporuje výkon mezi 3.7 kW a 11 kW a některé až 22 kW v třífázových systémech. Stručná odpověď: Limit nabíjení střídavým proudem je stanoven nejnižší kapacitou palubní nabíječky elektromobilu, EVSE (nabíječky) a dostupné elektrické infrastruktury.
Role elektrické infrastruktury a EVSE
Hodnocení EVSE / síťové nabíječky: Nabíječka definuje maximální dostupný výkon. Kapacita elektrické infrastruktury: Dostupnost napájení na místě se často stává úzkým hrdlem v komerčních nasazeních. Z toho, co jsme viděli, vyplývá, že mnoho projektů nabíjení elektromobilů v bytech a nabíjení na pracovištích není omezeno nabíječkou, ale limity připojení k síti.
Místní elektrotechnické předpisy jako dimenzování jističů, hodnocení kabelů a bezpečnostní standardy definují, kolik proudu lze bezpečně dodat do každého nabíjecího bodu. V komerčním i rezidenčním prostředí nabíjení střídavým proudem je pochopení tohoto limitu zásadní pro návrh systému, řízení nákladů a využití nabíječky.
Typické úrovně a reálné hodnoty AC nabíjení
Nabíjení střídavým proudem se pohybuje od přibližně 1.4 kW (úroveň 1) do přibližně 22 kW (špičkový třífázový proud, úroveň 2), v závislosti na regionu a konfiguraci systému. Běžné úrovně nabíjecího výkonu střídavého proudu: Level 1 ~1.4 kW (domácí standardní zásuvka), Úroveň 2 (nízká) 3.7 kW, Úroveň 2 (střední) 7.4 kW, Úroveň 2 (vysoká) 11 kW, Vysoký střídavý proud 22 kW.
Stručná odpověď: Ve většině reálných nasazení nabíjení střídavým proudem je praktickým standardem 11 kW, zatímco 22 kW je horní hranicí pro kompatibilní vozidla a třífázové systémy. Rezidenční projekty typicky 7.4 kW díky jednofázovému napájení; nabíjení na pracovišti 7.4-11 kW; nabíjení vozového parku kombinace 11 kW a 22 kW.
Stejnosměrné nabíjení (DC) a proč je jiné

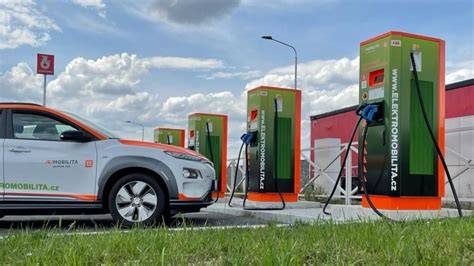

Stejnosměrné nabíjení pracuje i s výrazně vyššími proudy a tedy výkony, což je možné díky tomu, že o transformaci napětí se stará samo nabíjecí místo. Nabíjení tedy není omezováno výkonem palubní nabíječky a probíhá podstatně rychleji. DC nabíjecí stanice jsou technologicky podstatně složitější a mnohonásobně dražší než AC nabíjecí stanice a vyžadují výkonné odběrné místo elektrické energie.
Standardní výkon DC nabíjecích stanic je 50 kW, tedy více než dvojnásobek AC stanic. U rychlonabíjení je výkon obvykle 150 kW. Špičkové elektromobily Hyundai řady IONIQ zvládají maximální nabíjecí výkon až 260 kW. Na ultra rychlých nabíjecích stanicích, které aktuálně poskytuje především síť IONITY, lze akumulátor dobít z 10 na 80 % už za 18 minut, respektive získat za 5 minut 100 km dojezdu a za 15 minut až 336 km.
Proč není maximální výkon dostupný po celou dobu?
S tím, jak se míra naplnění kapacity akumulátoru navyšuje, klesá jeho schopnost energii přijímat s takovou intenzitou. Maximální výkon nikdy není dostupný po celou dobu nabíjení. Nabíjení se pak zpomaluje také s ohledem na životnost akumulátoru. Palubní nabíječka také sděluje vozidlu, jaký maximální proud může v tu chvíli odebírat v závislosti na tom, jak je vytížená elektrická síť.
Akumulátor se musí nejprve zahřát na ideální teplotu (20-30 °C) a od určité míry nabití (zpravidla kolem 60-80 % dle výrobce) se výkon postupně snižuje. Pomocí funkce lze akumulátor předehřát a připravit na nabíjení ještě před příjezdem k nabíjecí stanici, takže plný výkon je pak k dispozici téměř okamžitě po připojení.
Životnost baterie a doporučené strategie nabíjení
Pro baterie je nicméně šetrnější pomalé nabíjení pomocí AC stanic a ideální strategie tak je nabíjet AC stanicí doma a DC stanice využívat pouze při dlouhých cestách. Nabíjení střídavým proudem dodává energii pomalejším a kontrolovanějším tempem. Nižší tvorba tepla: teplo je hlavním faktorem degradace baterie. Pomalejší nabíjení umožňuje lepší řízení systému správy baterie (BMS).
Většina výrobců elektromobilů doporučuje: Denní nabíjení do 70-90 %, občasné nabíjení do 100 % když je potřeba. Z našich zkušeností vyplývá, že vozové parky, které se spoléhají primárně na nabíjení střídavým proudem, dosahují stabilnějšího dlouhodobého výkonu baterie ve srovnání s intenzivním používáním stejnosměrného proudu.
Občasné plné nabití (např. před dlouhými cestami) má minimální dopad; časté 100% nabíjení, zejména v kombinaci s rychlonabíjením stejnosměrným proudem, zvyšuje degradaci. Pro běžného řidiče, který denně najede něco okolo 20 až 50 km, je naprosto dostačující, pokud napojí svůj vůz přes noc do domácí zásuvky nebo wallboxu.
Praktické příklady rychlosti nabíjení a proudové hodnoty
Rychlost nabíjení střídavým proudem závisí na úrovni výkonu, ale u většiny elektromobilů obvykle přidává dojezd 20-60 km za hodinu. Scénáře: 3.7 kW dojezd ~15-20 km za hodinu; 7.4 kW ~30-40 km za hodinu; 11 kW ~50-60 km za hodinu; 22 kW ~80-120 km za hodinu (pokud je podporováno vozidlem).
Nabíječky elektromobilů obvykle spotřebovávají 12 až 80 ampérů. Nabíječky úrovně 1 používají 12-16 ampérů. Úroveň 2 domácí nabíječky používají 16-50 ampérů. Čím vyšší je proud, tím rychleji se auto nabíjí - ale pouze pokud to váš elektrický systém a vozidlo zvládne.
Většina domácností je vybavena pro podporu nabíječek úrovně 2 s proudem 32-40 ampérů. Pro vyšší proud je obvykle nutné, aby elektrikář modernizoval systém. 30A nabíječka na 240V obvodu poskytuje dojezd přibližně 22 km za hodinu; 240 V poskytuje většině vozů dojezd přibližně 25-30 km za hodinu.
Konektory a standardy
Podobně jako třeba pro telefony, také pro elektromobily platí v Evropě standardy, které určují jednotnou podobu nabíjecích konektorů. Zatímco u elektroniky je to USB-C, elektromobily využívají konektory Type 2 Mennekes pro AC nabíjení a CCS Combo Type 2 pro DC nabíjení.
Role inteligentního nabíjení
Inteligentní nabíjení nezvyšuje fyzický limit střídavého proudu, ale optimalizuje distribuci dostupné energie mezi více nabíječek. Klíčové funkce: dynamické vyvažování zátěže, optimalizace energie v závislosti na době spotřeby, integrace se systémy energetického managementu. V komerčních prostředích je inteligentní nabíjení často cennější než zvyšování výkonu jednotlivých nabíječek.
Praktické doporučení pro majitele
Je pravda, že se během zimních měsíců může zkracovat vzdálenost dojezdu. Je třeba plánovat trasu podle dobíjecích stanic pro delší cesty. Pro baterii je nejšetrnější dobíjet na DC jen pokud je to nutné; jinak nabíjet doma na noční tarif. Nabíjení doma ze zásuvky je nejdostupnějším řešením; nevýhoda spočívá pouze v dlouhém nabíjení.
Tip: Většinou nejde o to, abyste si pořídili nejrychlejší nabíječku - jde o to, abyste si pořídili tu správnou pro svůj životní styl. Nabíjení přes noc poskytuje více než dostatečný dojezd pro nový začátek každého dne.
| Úroveň | Výkon (kW) | Typické použití |
|---|---|---|
| Level 1 | ~1.4 kW | Domácí zásuvka |
| Úroveň 2 (nižší) | 3.7 kW | Noční nabíjení v domácnostech |
| Úroveň 2 (běžná) | 7.4 kW | Většina domácností |
| Úroveň 2 (vysoká) | 11 kW | Nabíjení na pracovišti |
| AC špička | 22 kW | Veřejné / flotilové nabíjení |
| DC standard | ~50 kW | Rychlonabíječky |
| DC vysoký výkon | 150-260 kW | Ultrarýchlé stanice (IONITY, výrobci) |
Jak vypadá nabíjení na DC v praxi?🔋
Pokud máte zvyk často jezdit dlouhé trasy, vyplatí se kombinovat nabíjení střídavým proudem pro každodenní použití a stejnosměrným proudem pro občasné potřeby. Nabíjení elektromobilu zní jednoduše - zapojit a čekat - ale rychle se to komplikuje. Slyšíte slova jako „ampéry“, „volty“, „kilowatty“. Napětí a proud určují, jak rychle se vaše auto nabije a jaké nastavení doma potřebujete.
