Moderní automobily jsou vybaveny pokročilou elektronikou, která monitoruje desítky až stovky parametrů a diagnostika se stala neodmyslitelnou součástí údržby i diagnostických postupů. OBD-II standard umožňuje číst a mazat chybové kódy, zobrazovat živá data a provádět základní analýzy bez nutnosti navštěvovat servis. V následujícím textu sdílíme zkušenosti a praktické poznatky o připojení Octavie II (facelift po 2010) na OBD diagnostiku s využitím různých kabelů a software, včetně problémů se stylem Komfort systému a BCM.
Co je OBD diagnostika a k čemu slouží
OBD diagnostika je proces, při němž zařízení komunikuje s řídicí jednotkou vozidla (ECU) prostřednictvím standardu OBD II. Získává informace o chybových kódech (DTC), emisních parametrech, provozních hodnotách a dalších údajích. Diagnostická zařízení umožňují čtení a mazání chybových kódů, zobrazení živých dat v reálném čase a kontrolu emisní připravenosti (I/M Readiness).
Vybrané kabely a jejich využití pro domácí diagnostiku
- Hex-Can kabel (čínský klon) s VCDS 11.11.2 - kompatibilní s Octavií II FL (2011) 1.6 TDi. Uživatelé hlásí, že vše funguje, včetně kódování a aktivních členů, ale problémy nastávají při otevření 46. kusu Komfort systému. Je doporučováno používat verzi VCDS dodanou na CD a vyhnout se instalaci nové verze, která může způsobovat problémy s Komfortem.
- ELM327 OBD II modul s Bluetooth - vhodný pro začátečníky a domácí diagnostiku. S mobilními aplikacemi jako Car Scanner či Torque lze číst chybové kódy, prohlížet historická data, sledovat živá data a v některých případech i mazat chybové kódy. Důležité je, že modul komunikuje se řídicí jednotkou motoru a převodovky; ostatní jednotky jsou často nedostupné.
Postup pro připojení Octavie 2 k OBD diagnostice

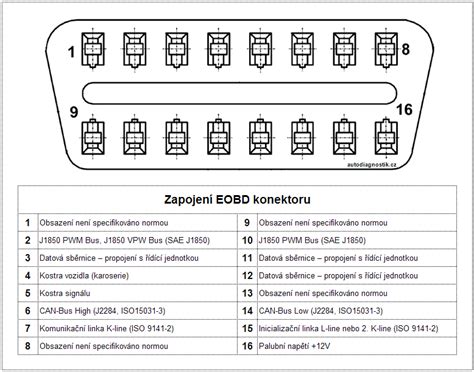

- Najděte diagnostický konektor OBD II pod palubní deskou v interiéru na straně řidiče.
- Vyberte vhodné diagnostické zařízení (Hex-Can/VCDS nebo ELM327 Bluetooth modul) a připravte si potřebný software či aplikaci pro váš systém (Windows, Android, případně i iOS).
- Zapněte zapalování do pozice ON (motor nenastartujte). U VCDS spusťte kompatibilní verzi a připojte kabel k vozidlu. U Bluetooth modulů zvolte v telefonu odpovídající značku a model auta a párujte se podle instrukcí (obvykle kód 1234).
- V software si vyberte odpovídající modul (např. motor, převodovka, BCM/komfort systém) a spusťte čtení chybových kódů a živých dat.
Praktické tipy pro práci s Komfort systémem a BCM
- Problémy s Komfot systémem často souvisejí s komunikací BCM (Body Control Module) a klíčovým spínačem. U některých verzí VCDS a octavií po FL se mohou objevit potíže v komunikaci, pokud používáte jinou než oficiální verzi softwaru dodanou na CD.
- U ELM327 modulů bývá omezený rozsah komunikace - často komunikace pouze s řídicí jednotkou motoru a převodovky. Pro hlubší kódování a konfiguraci Komfort systému je nutné použít sofistikovanější nástroje kompatibilní s VCDS.
- Pokud po čtení a mazání chyb vypadává spojení, zkuste znovu nastartovat motor, případně restartovat software a zkontrolovat fyzické propojení kabelu s konektorem.
- Pro bezproblémovou práci s BCM je vhodné používat oficiální verzi VCDS a vyhýbat se neověřeným modifikacím, které mohou narušit konfiguraci vozidla (např. nastavení bez BCM bez vhodných dílů).
Diagnostika problémů a konkrétní chyby
U jedné z ukázek se objevila chyba systému s dílčími poznámkami o chudé směsi paliva (P0171) a souvisejícím vlivu na provoz motoru. P0171 bez hlubšího mechanického zásahu často vyžaduje odborné prověření, neboť příčiny mohou sahat od netěsností sání, přes vadné senzory až po problémy s palivovým systémem. V praxi ukazuje důležitost okamžitého záznamu a analýzy dat v reálném čase - například sledování kompenzace poměru směsi v procentech, tlaku v sání, teploty katalyzátoru či napětí sondy lambda.
Využití aplikací na mobilních zařízeních
Některé aplikace, jako Car Scanner nebo Torque, umožňují:
- zobrazení aktuálních otáček motoru, napětí baterie, teploty chladiva a vzduchu v sání;
- zobrazení a mazání chybových kódů;
- sledování historie chyb a vytváření budíků či grafů pro parametry motoru a emisí;
- připojení k internetu pro vyhledání popisu chybových kódů a jejich řešení.
Využití dat a práce s BCM bez BCM varianty
V některých kontextech se uživatelé ptají, kde najít nastavení v Komfort systému v autech bez BCM. Většinou je nutné vycházet z konkrétní konfigurace daného vozu a použitého softwaru. Některé volby mohou být dostupné jen v BCM verzi; jiným způsobem lze získat podobné informace skrze diagnostický nástroj a čtení kódů z ECU motoru či převodovky.
Praktické poznámky a bezpečnostní tipy
- Diagnostika je užitečná pro prevenci poruch, přípravu na STK a úsporu nákladů při domovním servisu.
- Není nutné vždy mazat chybové kódy ihned - závadu nejprve identifikujte a proveďte opravu. Mazání kódů bez odstranění příčiny může vést k opětovnému zobrazení chyby.
- U starších aut s OBD II konektorem je třeba ověřit kompatibilitu protokolů a podporu jednotlivých jednotek; některé „kliky“ mohou být omezené a nevidí BCM.
Krátká ukázka procesu na konkrétním příkladu
Potřebujete chytrý telefon a Bluetooth OBD II modul. Postup: najděte OBD II konektor, zapněte zapalování (motor nechávejte vypnutý), spárujte modul s telefonem, vyberte vozy a rok výroby v aplikaci, otevřete diagnostiku, zkontrolujte data v reálném čase (např. kompenzaci směsi, tlak v sání, napětí lambda) a následně zkontrolujte chyby v sekci Error codes. Pokud naleznete chybný kód, vyhledejte jeho význam a zvažte další kroky - od opravy až po kontaktování servisu.
