Pokles napětí baterie pod 12 V může způsobit, že spotřebiče (např. televizor) začnou “kostičkovat” nebo přestat správně fungovat. Řešení je možné volit podle situace: jednoduché moduly, lineární stabilizátory, spínané DC-DC měniče (buck/boost) nebo speciální DC‑DC nabíječe/stabilizátory používané v karavanech a lodích.
Proč vůbec potřebuji stabilizaci 12 V?
- Většina spotřebičů má v technickém listu provozní napětí, např. televize často fungují do 10,8 V, ale při poklesu napětí mohou ztrácet kvalitu obrazu.
- Pokles napětí při zátěži může být způsoben malým průřezem vodičů, poklesem stavu nabití baterie nebo slabším dobíjením (alternátor, solární panel).
- Pokud je potřeba stabilní výstupní napětí nezávislé na změnách vstupního (např. baterie 10-14,5 V → stále 12 V), je nutné použít regulátor, který zvládne zvýšit i snížit napětí (buck‑boost).
Možnosti řešení

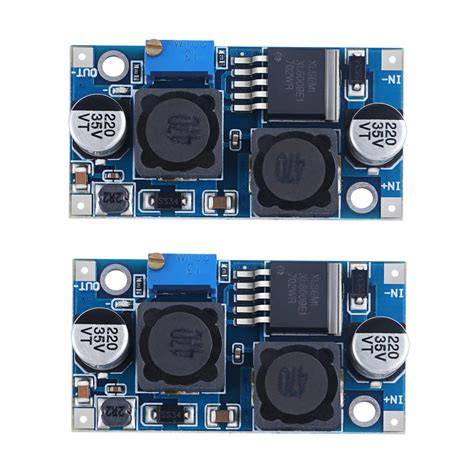

1) DC‑DC měnič (buck‑boost / step‑up & step‑down)
3x: „Tohle je step-up a step-down v jednom (proto ty dva IO, jeden zvýší na 28V bez ohledu na výstup a druhý to sníží...)“
Výhody: výstupní napětí lze nastavit přesně na 12 V a drží ho i když je na baterii 10 V nebo 14,5 V. „Výstup je maximálně 5A (na TV by to mělo stačit - utáhne TV se spotřebou do 60W), výstupní napětí se nastaví na 12V a potom už je na výstupu 12V ať je na baterce 10V nebo 14,5V (při nabíjení).“
Upozornění: spínaný měnič má vlastní spotřebu a ztráty, a v některých případech při zkratu se zařízení vypne a znovu sepne. „Je i zkratuvzdorný - při zkratu se vypne a zase naběhne po odpojení/připojení napětí na vstupu.“
2) Lineární stabilizátor (např. 7805 v nižším napětí; obecně nevhodný pro 12V→12V)
Lineární stabilizátory (LM317, 7805 atd.) jsou jednoduché, ale mají podstatné ztrátové teplo a vyžadují dostatečný rozdíl mezi vstupem a výstupem (dropout). „Každý lineární stabilizátor má určitý minimální úbytek napětí mezi vstupem a výstupem. LM317 už z principu nevie ísť pod ~2 V pri 1 A záťaži.“
Z praktického hlediska pro stabilizaci 12 V na 12 V nejsou vhodné - sníží se ztrátovým výkonem a těžko udrží přesně výstup při nízkém rozdílu napětí.
3) PWM stmívač / regulátor jasu pro LED (nespraví stabilizaci napětí)
PWM reguluje střední hodnotu proudu/příkonu a řeší řízení jasu, ne skutečné stabilizované napětí. „To je PWM regulator, nie stabilizator. Vyriesi to vas problem s povedzme 13V napatim, nastavite 90% jasu a stredna hodnota prudu led bude ako pri 12V.“
4) Řešení pomocí sériových diod nebo odporů
Jednoduchá nouzová opatření: zařadit v sérii s LED páskem diody nebo odpor, které sníží napětí. „Zapoj do série s páskem cca 2-3 kusy křemíkových usmerňovacích diod. Počítej, že na jedné diodě je cca úbytek 0,6V...“
Toto ale není stabilizace v pravém slova smyslu - při poklesu napětí akumulátoru se i jas změní.
Praktické doporučení pro 12V systém na lodi nebo v karavanu
- Nejdříve zkontrolujte vodiče a průřezy: „Dále nemáš malý průřez vedení od baterky k televizi?“ Nízký průřez způsobí pokles napětí na přípojkách.
- Zvaž použití kvalitního DC‑DC (buck‑boost) měniče s dostatečným proudovým rezervou: „Tohle je step-up a step-down v jednom ...“.
- Pokud se jedná jen o napájení notebooku / drobné spotřebiče, používejte invertor nebo DC‑DC měnič přiměřeného výkonu: „Výstup je maximálně 5A (na TV by to mělo stačit - utáhne TV se spotřebou do 60W) ...“
- Pro napájení zařízení citlivých na napětí (routery, dataloggery) zvaž POE nebo dedikovaný DC‑DC měnič: „Být vámi, použiji neběžné, ale možné zapojení, napájení pomocí POE-power on ethernet ...“
- Nezapomeňte na jištění a ochranu proti zpětnému proudu: „Výrobce v manuálu doporučuje 15A pojistku mezi MPPT a baterii.“
- Při používání MPPT regulátorů či DC‑DC měničů přemýšlejte o ochraně proti zpětnému proudu a doporučené pojistce/jističi: „Jestli tam je neprogramovatelný MPPT tak je nutno vzít v úvahu zda má ochranu proti zpětnému proudu ...“
Jak vybrat správný DC‑DC (co sledovat)
- Typ: buck (snižuje), boost (zvyšuje) nebo buck‑boost (obojí). „Hľadajte niečo take ... Doležité je "buck boost", potom to zvládá oba režimy, zvyšovat aj znižovat napätie.“
- Proudová kapacita: dimenzujte na skutečný odběr spotřebiče s rezervou.
- Účinnost: vyšší účinnost znamená menší ztráty a menší odběr z baterie.
- Ochrany: proti zkratu, zpětnému proudu, přepětí a přehřátí.
- Možnost nastavení výstupního napětí a stabilizace do požadované hodnoty.
Praktické poznámky a varování
- Použití nesprávného typu regulátoru může vést k poškození zařízení: „Na NTB je to v pořádku ... ale nejde s tím napájet 12V TV, protože tenhle měnič umí napětí jenom zvyšovat a když je baterie plně nabitá (12,8V) ... tak bude na výstupu stejné napětí jako na vstupu a TV odpálíš.“
- Spínané obvody mohou při odpojení zátěže (indukčnost v obvodu) způsobit přepětí na výstupním kondenzátoru a destrukci polovodičů: „Pokud MPPT běží v režimu spojitých proudů a dojde k odpojení zátěže ... téměř veškerá energie akumulovaná v indukčnosti regulátoru se přelije do výstupního kapacitoru ... může nastat stav, kdy se výstupní kapacitor nabije na hodnotu mimo rozsah ...“
- Při instalaci vždy dodržujte doporučení výrobce: pojistky, umístění jističe co nejblíže akumulátoru, pořadí připojování (nejprve odpojte panely apod.). „Jistič zapoj podle návodu s tím, že akumulátor bude zdroj a jistič co nejblíže akumulátoru.“
How to Modify your normal boost converter to Buck Boost #boostconverter #buckconverter
Jednoduché řešení pro běžného uživatele
Pokud nejste bastlíř a chcete jednoduché a spolehlivé řešení, pořiďte hotový DC‑DC měnič od ověřeného prodejce s požadovaným proudem a ochranami. „Je to pro běžného člověka bez starosti a rizika. Pokud není něco v jeho nabídce, a dáš mu odkaz, sežene.“
Pro LED pásky a podobné zátěže často stačí stabilizace napětím, u citlivých zařízení volte kvalitní buck‑boost moduly. „LED pásky jsou napěťové; stále je to jednodušší a v tomto případě i lepší než regulátor proudu.“
Tabulka: výběr řešení podle potřeby
| Potřeba | Řešení | Poznámka |
|---|---|---|
| Stabilní 12 V pro TV/spotřebiče | DC‑DC buck‑boost | nastavit 12 V, dimenzovat proud |
| Napájení USB zařízení (5 V) | DC‑DC step‑down nebo USB auto adapter | hotové moduly, vyšší účinnost než lineární |
| Napájení LED pásku | napěťový zdroj 12 V nebo LED driver | většina pásků je napěťových; pro dlouhodobě bezpečné řešení použít regulátor proudu v kritických instalacích |
| Nouzové snížení napětí | Sériové diody nebo odpor | jednoduché, ale nekonzistentní při poklesu baterie |
Co dělat nejdřív, když TV "kostičkovat" při 11,9 V?
- Změřte klidové napětí baterie po 24 hodinách od nabití - klidové napětí lépe ukáže stav nabití. „Pokud chceš u olověné baterie zjistit jak je nabytá dá se to dělat tak že ji odstavíš odpojíš a za 24 hodin změříš její klidové napětí ...“
- Zkontrolujte průřez vodičů a kontakty mezi baterií a televizí.
- Pro jednoduchou a okamžitou nápravu použijte DC‑DC buck‑boost modul s proudovou rezervou alespoň 1,5× spotřeba TV. „Tohle je step-up a step-down v jednom ...“
- Zvažte i větší baterii nebo lepší dobíjení (alternátor, solární panel) pokud jsou pravidelné výkyvy napětí problémem.
Správný výběr závisí na konkrétní instalaci, odběru a preferencích uživatele. Pokud si nejste jisti, volte hotové certifikované moduly nebo se poraďte s odborníkem.
