Milovníci kvalitního poslechu v autě vědí, jak zásadní je správné zapojení a nastavení subwooferu pro dosažení hloubky a kvality basů. Standardní reproduktory často nemají dostatečnou schopnost reprodukovat hluboké tóny, a proto je vhodné investovat do subwooferu, který basům dodá požadovanou dynamiku a sílu.
Typy subwooferů a jejich základní rozdíly
Existují dva hlavní typy subwooferů - aktivní a pasivní. Aktivní subwoofer má vestavěný zesilovač, což usnadňuje jeho zapojení, protože není nutné pořizovat samostatný zesilovač. Nabízí nižší výkon RMS, běžně kolem 150 W, což dostačuje většině běžných uživatelů.
Pasivní subwoofer naopak vyžaduje externí zesilovač. Toto řešení je objemnější a složitější na zapojení, ale nabídne výrazně vyšší výkon, často v rozmezí 250-300 W RMS. Instalace pasivního subwooferu tedy spočívá nejen v umístění samotného reproduktoru, ale také zesilovače, přičemž je nutné zajistit kvalitní kabeláž pro všechny komponenty.

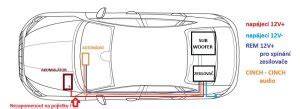

Umístění a vedení kabeláže
Obvyklé místo pro subwoofer i zesilovač je v zadní části vozu, často v zavazadlovém prostoru. Napájecí kabel se vede od autobaterie, obvykle po levé straně vozu při sezení řidiče. Důležité je, aby napájecí kabel měl pojistku umístěnou co nejblíže k baterii, ideálně do 30 cm.
Openouste kabelů je vhodné vést pod plastovými prahy, ale je nutné opatrně zacházet s upevňovacími cvočky, aby nedošlo k jejich poškození. Mínusový kabel by měl být uzemněn na čisté a odmaštěné kovové ploše v prostoru kufru. Pro minimalizaci rušení je doporučeno vést signálové kabely (RCA) opačnou stranou vozu než napájecí kabel.
Při zapojení zesilovače a subwooferu nezapomeňte na vedení tzv. Remote kabelu, který dává zesilovači příkaz k zapnutí a vypnutí. Remote kabel lze vést společně s plusovým.
Zapojení subwooferu k autorádiu a zesilovači
Pro připojení external zesilovače nebo aktivního subwooferu je ideální mít autorádio s RCA výstupy. Většina moderních aftermarket autorádií má minimálně jeden pár RCA výstupů na zesilovač, což je dostačující pro 2-kanálové zesilovače vyživující subwoofer. V případě nutnosti připojení více zesilovačů se doporučuje autorádio s více páry RCA výstupů.
Sériová tovární autorádia však RCA výstupy obvykle nemají. V takovém případě pomohou high/low adaptéry, které umožní připojení zesilovače k reproduktorovým výstupům autorádia paralelním způsobem bez ovlivnění funkčnosti ani kvality zvuku stávajících reproduktorů.
Alternativně existují zesilovače a aktivní subwoofery s integrovaným HI INPUT (high/low vstupem), který dovoluje připojení přímo ke stávajícím reproduktorům bez nutnosti RCA výstupů, což výrazně usnadňuje zapojení do originálního audiosystému vozu.
Kabely a jejich správné zapojení
Kabeláž je základem spolehlivého a kvalitního ozvučení. Napájecí kabel (+) je veden z baterie vozu s pojistkou blízko baterie. Mínusový kabel se uzemňuje v kufru na čistý kovový povrch bez laku a nečistot.
Signálové RCA kabely propojují autorádio a zesilovač (u aktivního subwooferu přímo subwoofer). Kabely by měly být vedeny tak, aby se minimalizovalo vzájemné rušení, a proto je vhodné vést napájecí a signálové kabely odděleně - například signálové pravou stranou a napájecí levou.
Kabely je vhodné svazovat a fixovat elektrotechnickou páskou, aby se zabránilo jejich poškození a udržela se čistota instalace.

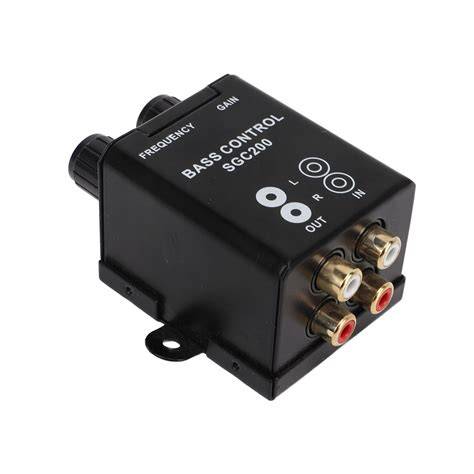

Nastavení zesilovače pro pasivní subwoofer
Správné nastavení zesilovače je klíčové pro dosažení optimální kvality zvuku a ochránění subwooferu před poškozením:
- Gain (Level) - ovladač vstupní citlivosti, který umožňuje upravit úroveň vstupního signálu do zesilovače. Nastavuje se tak, aby zvuk nebyl zkreslený a zesilovač nebyl přetížený. Doporučuje se nastavit při maximální hlasitosti zdroje zvuku na 50-70 % rozsahu ovladače.
- LPF (Low-Pass Filter) - dolní pásmová propusť, nastavuje horní hranici frekvence, kterou subwoofer přenáší. Obvykle se pohybuje v rozmezí 60-80 Hz a pomáhá zajistit, že subwoofer přehrává pouze nízké frekvence.
- Subsonic Filter - horní pásmová propusť pro vyloučení extrémně nízkých frekvencí, které by mohly poškodit subwoofer. Často se nastavuje okolo 20-30 Hz.
- Phase (Fáze) - nastavuje fázový posun signálu subwooferu vůči ostatním reproduktorům. Správné nastavení zajistí lepší sladění basů s celým audiosystémem. Nejčastější hodnoty jsou 0 nebo 180 stupňů v závislosti na umístění subwooferu.
- Bass Boost - ekvalizace basů, zvýraznění určité frekvence basů. Používejte opatrně, protože přehnané zesílení může vést ke zkreslení zvuku a poškození subwooferu.
Po propojení je vhodné poslouchat hudbu a dolaďovat nastavení, aby byl výsledek co nejlepší a subwoofer dobře sladěný s ostatními reproduktory v automobilu.
Typy zesilovačů vhodných pro subwoofery
Výběr zesilovače závisí na plánovaném využití a počtu připojených reproduktorů:
- Monobloky - zesilovače s jedním kanálem určené pro napájení subwooferů. Mají specifickou regulaci basů, subsonic filter a často i dálkové ovládání pro rychlé nastavení hlasitosti. Možné je k nim připojit i více subwooferů.
- Dvoukanálové a vícekanálové zesilovače - často se využívají pro reproduktory, ale některé dvoukanálové typy lze použít i pro subwoofery zapojené do mono módu. Vícekanálové zesilovače (3, 4, 5 kanálů) mají obvykle jeden kanál věnovaný subwooferu.
Při výběru zesilovače je důležité zohlednit výkon nejen zesilovače, ale i impedance připojených reproduktorů. Zesilovač by měl mít minimálně stejný výkon jako subwoofer a být stabilní na připojenou impedanci (například 2Ω nebo 4Ω).
Praktické rady při instalaci

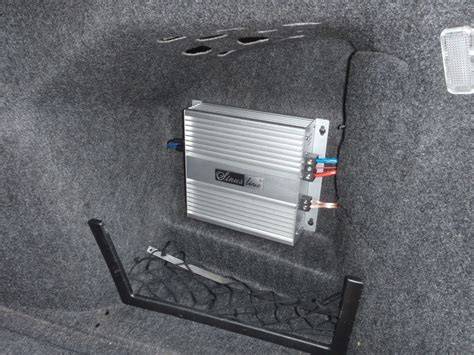

- Zajistěte pevné a bezpečné uchycení zesilovače blízko místu montáže, například pomocí šroubů z upevnění zadních pásů vozidla.
- Kabely vedete suchou trasou a opatrně při demontáži přístupových částí vozu, abyste nepoškodili upevňovací cvočky.
- Při propojení subwooferu s originálním audiosystémem bez RCA výstupů použijte high/low adaptér; v opačném případě je vhodné pořídit autorádio vybavené RCA výstupy.
- Před zapojením a finálním nastavením doporučujeme odhlučnit vůz pro eliminaci vibrací a nežádoucích ruchů.
Správná instalace a nastavení pasivního subwooferu vyžaduje určitou technickou znalost, ale s pečlivým postupem a správným vybavením je možné jej provést i svépomocí. Pro méně zkušené uživatele se doporučuje využít služby profesionálního technika, který zajistí správnou a bezpečnou montáž audio systému v automobilu.
