Výběr podvozku pro vyvážečku: Průvodce optimálním řešením

Člověk sice není stroj, ale zato je velice vynalézavý a dokáže vyrobit stroje, které za něho zastanou náročné, pro něj nesplnitelné, práce. A u vyvážeček to platí dvojnásob. Na trhu je spousta typů vyvážeček dřeva a také nepřeberné množství možností příslušenství. Pokud hledáte tu pravou vyvážečku, která bude přesně odpovídat Vašim požadavkům, ale nevíte přesně jaká kombinace příslušenství by pro Vás byla nejvhodnější, je tento článek přesně pro Vás.

Co je vyvážečka a k čemu slouží?

Vyvážečky dřeva se hodí všude tam, kde se pracuje s masivním a dlouhým nákladem za náročných terénních podmínek. Jedná se o robustní a spolehlivé stroje s dobrou manévrovatelností, vysokou pohyblivostí a skvělou stabilitou. Jsou vhodné až do nosnosti 17 tun při dosahu hydraulické ruky až 10,2 metrů, přičemž se k půdnímu povrchu chovají velice šetrně.

Výběr značky a typu vyvážečky

Pokud hledáte spíše menší, pro malé soukromníky cenově dostupnější, vyvážečku, rozhodně nesáhnete vedle se značkou Vahva Jussi. Vyvážečky této značky se ideálně hodí ke spojení s malotraktory nebo se čtyřkolkami, či vozidly ATP.

Pokud hledáte již větší vyvážečku, kterou, jak se dozvíte v tomto článku, si také můžete přizpůsobit sobě na míru, pak rozhodně značka FARMA hraje v tomto oboru prim, a to v celosvětovém měřítku. Vyvážečky této značky se ideálně hodí ke spojení s traktory a jinými většími stroji.

Hydraulická ruka: Nezbytné příslušenství

Hydraulická ruka je dodatečná výbava nejenom pro vyvážecí vleky, ale i pro dodávku, čtyřkolku, vozíky či malotraktory. Slouží pro manipulaci s různými druhy materiálů. Hydraulická ruka je namontována na pojízdné vozidlo a může nakládat se sypkým nebo i kusovým materiálem.

Dosahy hydraulických rukou:

• 3,2 m
• 3,8 m
• 4 m
• 4,2 m (dvě varianty)
• 4,6 m (čtyři varianty)
• 5 m (dvě varianty)
• 5,1 m
• 5,3 m
• 6,3 m
• 6,7 m
• 7,2 m
• 8,0 m
• 8,5 m
• 10,2 m

Podpěrné nohy: Volitelná výbava

Všechny lesnické hydraulické ruky z naší nabídky, jak ruky Vahva Jussi, tak i ruky FARMA, je možné dodat bez podpěrných nohou. Tato ruka je v tomto případě dole zakončená plotnou s otvory pro přišroubování k jakémukoliv typu stroje nebo i k jakékoliv ploše, jako například k vyvážečce, adaptéru do 3-bodu, traktoru nebo jinému stroji, nebo klidně i samostatně například k betonu, a podpěrné nohy si následně řešíte sami.

Z řad hydraulických ruk Vahva Jussi se jedná například o tyto hydraulické ruky: VJ 320, VJ 400, jak jsme ale již zmiňovali, lze také i hydraulické ruky VJ 420 a VJ 500 dodat bez podpěrných nohou.

U hydraulických ruk FARMA se jedná o základní výbavu a podpěrné nohy lze dokoupit jako volitelné příslušenství.

Druhou možností je pak dodání „nasouvacích“ hydraulických ruk, s podpěrnýma nohama. U hydraulických ruk Vahva Jussi se jedná o ruky, které jsme si již zmiňovali výše - klasické ruky na vyvážečky dřeva, v základní výbavě již s podpěrnými nohami. Tato „nasouvací“ hydraulická ruka s podpěrnými nohami se nasune na profil - železný jekl o profilu 80x80mm.

Rotátory a drapáky: Doplňkové příslušenství

Většina námi nabízených sestav vyvážečka + hydraulická ruka mají již rotátor a drapák zahrnutý v základní ceně. Avšak nemusíte se omezovat pouze na tuto základní volbu.

Druhy rotátorů:

• Lesnické rotátory
• Harvestorové rotátory
• Rotátory pro stavební stroje
• Rotátory pro nakládání se šrotem a odpady

Lesnické rotátory lze dále dělit podle nosnosti (1 - 3 tuny, 4 - 5 tun, 6 - 10 tun a 12 - 16 tun) nebo typu montáže:

1. Hřídelové rotátory - pracovní příslušenství se připevňuje na rotátor nasunutím na hřídel (spodní část) a zajištěním čepem.
2. Přírubové rotátory - pracovní příslušenství se připevňuje na rotátor prostřednictvím příruby - „na šrouby“ (spodní část).

Propojovací části

Propojovací části jsou kovové propojovací prvky (odlitky), které jsou určené pro propojení hydraulického rotátoru s koncem hydraulické ruky/jeřábu. Lze je také rozdělit do několika kategorií.

Typy drapáků a kleští:

• Drapáky na kulatinu - základní výbava, určené k manipulaci s kládami, špalky a dalšími podobnými materiály.
• Zařízení pro sypké materiály - pro snadné a efektivní nakládání sypkých materiálů.

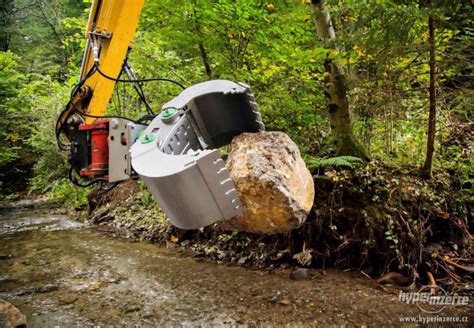

• Drapáky a kleště pro kameny - vhodné pro práci s kameny, balvany a dalšími materiály, stejně jako pro třídění a demolice.
• Drapáky, lopaty a nakladače pro seno, trávu, hnůj - pro nakládání a manipulaci s objemnými materiály.

Štípací hlavice a kácecí stroje

Nemusíte se omezovat pouze na nakládání dřeva nebo jiných materiálů. V naší nabídce naleznete spoustu typů štípaček a jiných hlavic.

Příklady kácecích hlavic a jejich maximální průměr kácení:

• FARMA BC18 - 180 mm
• Biojack 110 - 120 mm
• Biojack 160 - 180 mm
• Biojack 180 - 200 mm
• Biojack 230 - 250 mm
• Biojack 300 - 300 mm
• Biojack 400 Combi - 300 mm
• Biojack 450 - 450 mm
• Naarva E24 - (průměr neuveden)
• Naarva S23 - (průměr neuveden)
• Naarva S23C - (průměr neuveden)
• Naarva S25 - (průměr neuveden)
• Naarva EF28 - 28 cm
• Tapio 160 - (průměr neuveden)
• Tapio 350 - (průměr neuveden)
• Tapio 400 - (průměr neuveden)

Kompaktní vyvážečky a přívěsy za čtyřkolky

Nejste si stále jisti, zda jít do pořízení velké vyvážečky za traktor nebo menšího vleku za čtyřkolku a přemýšlíte, zda by vám pro práci v lese a všude jinde, kde potřebujete, nestačila nějaká kompaktní vyvážečka? Tyto vozíky, jak jsme již zmínili, jsou určené především pro ATV čtyřkolky a daly by se zařadit mezi velice malé vyvážečky.

Jedni z našich nejpopulárnějších přívěsů jsou přívěsy:

• Dřevař - roztažitelný, lze přepravovat i kulatinu o délce 4 m, lze kombinovat s obrovským množstvím příslušenství.
• Dělník - má naprosto stejný podvozek jako přívěs Dřevař, pouze má navíc ještě velmi prostornou korbu.

Ke všem našim přívěsům najdete v naší nabídce také množství náhradních dílů a volitelného příslušenství, jako jsou například nástavby na přívěsy, opěrná kolečka a nohy, různé druhy osvětlení, množství navijáků a ramen, nebo například samosvorné kleště na dřevo.

Úprava a vylepšení vyvážečky

Když už máme sestavenou vyvážečku dřeva dle našich požadavků, včetně i případného příslušenství pro hydraulickou ruku, nebo jsme se rozhodli jít cestou nejmenších vyvážeček za čtyřkolky, proč si náš vlek ještě více „nevytunit“?

Kola a náboje

Máme v naší nabídce například různé typy kol a nábojů kol. Také s náboji kol můžete vytvořit vyvážecí vlek nebo přívěs o různých nosnostech. Například pokud při stavbě vyvážecího vleku použijete 4 náboje JPJ1600, dostanete vyvážečku s nosností 4 x 1600 - vlastní hmotnost vyvážečky = nosnost cca 5 tun nebo dokonce i trochu víc.

Pohony kol

Aby byla práce a jízda s vyvážečkami dřeva efektivní, musí si tyto vleky zachovat svou pohyblivost i za drsných podmínek a v různých terénech, a také vyžadují dostatečnou tažnou sílu k udržení konstantní rychlosti a dobré výkonnosti.

Pohony kol Black Bruin - v naší nabídce poměrně nově naleznete speciální a výkonné pohony od finského výrobce Black Bruin, který se proslavil zejména unikátním a patentovaným typem radiálního pístového hydraulického motoru, který je používán v jejich výrobcích.

Podvozky FARMA: Detailní přehled

Každá vyvážečka značky Farma je de facto složená ze dvou základních konstrukčních skupin, a to podvozku konstruovaného pro dopravu dřevní hmoty a hydraulického nakládacího ramene. Jedná se tedy o celkem sedm základních modelů podvozků a potažmo vyvážeček, avšak díky možnosti volby typu nakládacího ramene se dostáváme na celkem 15 různých základních provedení.

Modely podvozků a jejich specifikace:

• Farma CT 3,8 - 6: Hydraulická ruka C 3,8 (dosah 3,8 m), podvozek T 6 (nosnost 6000 kg).
• Farma CT 4,6 - 7 DS: Hydraulické rameno C 4,6 S nebo C 4,6 D, podvozek s nosností 7000 kg.
• Farma CT 5,1 - 8: Dosah ramene 5,1 m, nosnost 8000 kg. Alternativní rameno C 5,3.
• Farma CT 5,3 - 9: Podvozek T 9 (nosnost 9000 kg). Alternativní ramena: C 5,1, C 6,0, C 6,3 (dosah 6,3 m).
• Farma CT 6,3 - 10: Nosnost 10 000 kg. Alternativní rameno C 6,0.
• Farma CT 6,5 - 12: Dosah ramene 6,5 m, nosnost 12 000 kg. Alternativní rameno C 8,5 (dosah 8,5 m).
• Farma CT 8,5 - 14 4WD: Největší nosnost 14 000 kg, pohon kol podvozku. Alternativa s ramenem C 6,5.

Teleskopické výsuvy ramen:

• Modely C 6,3 až C 8,5: Teleskopicky výsuvné rameno.
• Modely C 6,0 a menší: Nemají teleskopický výsuv.
• Teleskopický výsun: C 6,0 (0,9 m), C 6,3 a C 6,5 (1,1 m), C 8,5 (až 3 m).

Specifikace podvozků:

• T - 6: Nosnost 6000 kg, objem 1,4 m³, délka ložného prostoru 2,82 m, celková délka 4,4 m, šířka 1,8 m, světlá výška 0,46 m, hmotnost 721 kg. Pevná oj.
• T - 7 S a T - 7: Nosnost 7000 kg, objem 1,95 m³, délka ložného prostoru 3,56 m, celková délka 5,4 m.
• T - 7 S: Šířka 1,9 m, světlá výška 490 mm, hmotnost 1109 kg.
• T - 7: Pneumatiky 400 / 60 x 15,3, světlá výška 505 mm, hmotnost 1177 kg.
• T - 8: Nosnost 8000 kg, objem 1,95 m³, délka ložného prostoru 3,56 m, celková délka 5,4 m, šířka 2,1 m, světlá výška 505 mm, hmotnost 1310 kg.
• T - 9: Nosnost 9000 kg, objem 2,1 m³, délka ložného prostoru 3,53 m, celková délka 5,4 m, šířka 2,1 m. Hmotnost 1643 kg.
• T - 10: Nosnost 10000 kg, nastavitelná délka ložného prostoru 3,56 - 4,46 m, celková délka 5,36 - 6,26 m, objem 2,2 m³, šířka 2,3 m, světlá výška 490 mm, hmotnost 1717 kg. Teleskopické opěry.
• T - 12: Nosnost 12000 kg, objem 2,8 m³, nastavitelná délka ložného prostoru 3,35 - 3,8 m, celková délka 5,4 - 5,9 m, šířka 2,3 m, světlá výška 490 mm, hmotnost 2144 kg.
• T - 14 4WD: Nosnost 14000 kg, objem 2,8 m³, nastavitelná délka ložného prostoru 3,64 - 4,15 m, celková délka 5,8 - 6,3 m, šířka 2,3 m, světlá výška 525 mm, hmotnost 2966 kg. Pomocný hydraulický pohon kol.

Většina modelů disponuje hydraulicky říditelnou ojí (rozsah 40° nebo 48°).

Podvozky pro náročný terén: Pásové a hydropneumatické

Při výběru pásového podvozku je třeba zvážit několik klíčových faktorů, abyste zajistili jeho výkon a vhodnost pro vaši konkrétní aplikaci:

1. Adaptabilita na životní prostředí: Vhodnost pro náročný terén (kopce, hory, bažiny).
2. Nosnost: Obecně větší nosnost než kolové podvozky, nižší kontaktní tlak na zem.
3. Mobilita a flexibilita: Dobrá manévrovatelnost, schopnost otáčení, rychlost jízdy.
4. Trvanlivost a údržba: Kvalita materiálu, snadná údržba a výměna součástí.
5. Technická podpora a reputace dodavatele: Dobrá pověst, školení a poprodejní servis.

Hydropneumatické podvozky

Nabízejí mimořádnou stabilitu na svahu a bezpečnost jízdy při vysokých rychlostech. Jemné doladění povah odpružení zajišťuje jízdní komfort.

• Tandemový podvozek: Umožňuje zatížení náprav 20 t a celkovou hmotnost 24 t.
• Třínápravový podvozek TRIDEM: Rozděluje zatížení náprav 27 t / 30 t na velkou styčnou plochu.

TRIDEM je standardně vybavený oboustranným mechanickým řízením náprav. Na přání je k dispozici elektronické nebo bezkontaktní řízení náprav.

Systémy řízení náprav

• Elektronické řízení náprav: Pro jízdní stabilitu při vysokých rychlostech a nejlepší ovladatelnost v úzkých zatáčkách.
• Bezkontaktní řízení náprav: Bez mechanických snímačů, zjednodušená agregace vozu.
• Inteligentní vlečná náprava: Automatické uzamčení zadní nápravy v závislosti na rychlosti a sklonu vozu.

Příslušenství pro vyvažovačky kol a zouvačky pneumatik

Vyvažovačka kol nebo zouvačka pneumatik potřebuje ke svému provozu určité příslušenství. Z jeho bohatého sortimentu proto můžete vybírat v této kategorii.

• Vnitřní průměr v místě přítlačné misky 120 mm.
• Plastový chránič na odrážeč patek zouvaček.
• Kruhová vodováha.
• Rychloupínací matice prům.
• Gumová opěra srážeče patek pro zouvačky.
• Pomůcka pro pootáčení kol při odrážení patky pláště.
• Upevnění kol motocyklů na standardní osobní zouvačky.
• Tlakové dělo pro tzv.
• Pomocné rameno, tzv.

Vlastní stavba vyvážečky: Tipy a rady

Při stavbě vlastního vyvážecího vleku je důležité zvážit pohon vleku. Možnosti zahrnují:

• Montáž na hlavní vývody z traktoru (bez kardanu a čerpadla).
• Použití vlastního čerpadla s převodovkou a kardanem k traktoru.

Při výběru hydraulické ruky je třeba zvážit její nosnost a dosah. Pro nakládání palet s materiálem (např. cihly) je UNHZ 750 často nedostatečná.

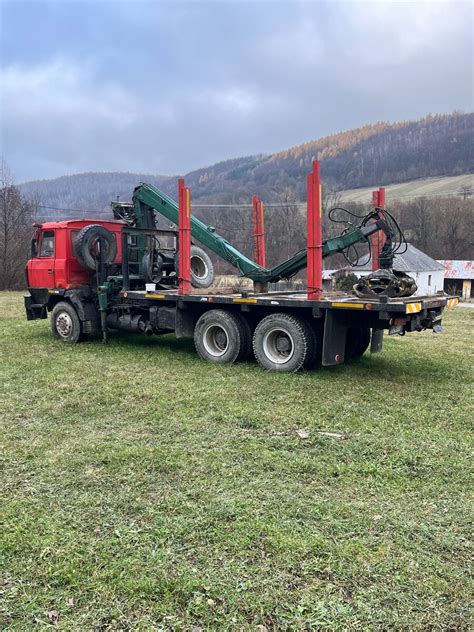

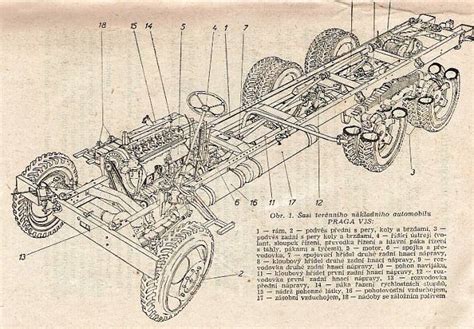

Při stavbě vyvážečky je možné využít nápravy z vozidel jako V3S nebo IFA, ale je nutné zvážit legislativní požadavky pro provoz na pozemních komunikacích.
