Zajištění buzení alternátoru a spolehlivý provoz nabíjení v automotive i mimo něj

Je zajímavý, že v několika stovkách miliónů aut fungují dost dobře. Zkusil bych hledat chybu, třeba regulátor vyzkoušet, tj tam co mají být uhlíky dát blinkrovou žárovku, a mezi 54 a B- regulovaný zdroj, a zvyšovat napětí. Žárovka má svítit - dle napětí zdroje - a při cca 28V zhasnout. To je celá věda. Rozdíly mezi jednotlivými regulátory jsou max 0,5V, kdysi jsem spravoval alternátory do aut celkem ve velkým stylu, a pokud 1.) nebylo proražený nebo přerušený žádný vinutí, včetně budicího - někdy je zkrat na kostru, a pak to odpovídá výše popsanému chování. 2.) nebyly zničený diody, byly správně spojený s vinutími, 3.) fungoval regulátor viz výše, tak už se jenom řešila mechanika, tj. sběrací kroužky, ložiska.

Obecné principy buzení a regulace nabíjení

Moje zkušenost je taková, že většina regulátorů byla v pořádku, třeba mechanici ze škodovky mi dali hrst regulátorů Bosch, s tím, že mají krátký uhlíky a oni to přece nebudou pájet, když někdo zaplatí regulátor za 1000Kč, a ne uhlíky za 50Kč, a naprostá většina z nich fungovala bez zaváhání. Jediný úskalí repase alternátoru jsou ložiska, je potřeba dát ozn. C3 - s vyšší vůlí, protože alternátor u osobáku může točit až 10 000 n/min a navíc je dost v teple, takže se ložiska zatahují, a pokud se dají obyč RS, tak je za rok po nich. Pokus nepožaduješ nějaký specifický chování regulace, třeba regulaci nabíjecího proudu a nebo hledání bodu max. výkonu centrály, tak bych se na arduino jako regulátor vybodl, použitím standartního dílu si ušetříš starosti.

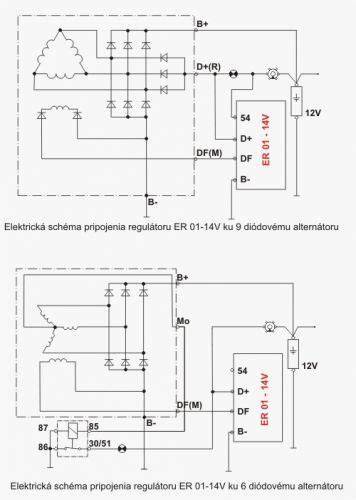

Ještě se mi nezdá, že by alternátor byl 6-ti diodový, ten integrovaný regulátor bývá připojen na pomocný usměrňovač, jak to tedy bylo řešeno? Ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW).

Struktura a fungování alternátoru

Alternátor dělíme na několik konstrukčních provedení. Základní složení: rotor s budícím vinutím, stator s třífázovým vinutím, diodový můstek a regulátor napětí. Elektronický regulátor napětí bývá v nejnovějších systémech propojen s ECU. Budicí proud určuje stupeň nabuzení a tím i výstupní napětí. Při volnoběhu motoru dnes bývá nabíjení již zajištěno a nastavení je často teplotně kompenzované, aby se zlepšila účinnost nabíjení při různých teplotách akumulátoru.

Rozdíly mezi regulátory podle zjištění v textu bývají jen minimální (cca 0,5 V) a většinu poruch tvoří mechanické či elektrické součásti nad rámec samotného regulátoru: opotřebované uhlíky, zoxidované kontakty, poškozené diody, zkrat na kostru, nebo vadný diodový můstek. Při výměně je důležité zkontrolovat i sběrací kroužky rotoru a ložiska, která mohou rychle ztratit vůli a způsobit další problémy.

Údržba a diagnostika

• Pravidelná vizuální kontrola řemene a napnutí - chybný řemen zrychluje opotřebení ložisek a diodového můstku.
• Diagnostika diod multimetrem - zajišťuje, že diody netěží mezi fázemi a že diodový můstek plní funkci usměrnění.
• Osciloskopické testy regulace - ukazují, zda napětí stabilně narůstá s nárůstem zátěže a zda regulator udržuje stanovené napětí kolem 14-14,5 V (při 12V soustavě).
• Kontrola sběrných kroužků a uhlíků - nadměrné opotřebení vede k nekorektnímu buzení a kolísání výstupu.
• Kontrola mechanických závad - ložiska, volnoběžné kladky a stav řemenice.

Buzení a ochrana při odpojování akumulátoru

Je důležité mít akumulátor stále připojený během servisních prací, jinak hrozí průraz diod a poškození elektroniky. Při odpojování akumulátoru za chodu motoru bývá největší riziko vyvolání vysokého špičkového napětí, které může poškodit diody nebo vyvolat nadměrný proud v budícím obvodu.

Rysy moderních systémů a optimalizace nabíjení

V dnešní době se většina alternátorů s vlastním buzením vyznačuje integrovaným regulátorem a sběrnými obvody s řadou ochranných prvků. Regulace nabíjecího napětí bývá často teplotně kompenzovaná - například napětí k akumulátoru klesá s rostoucí teplotou baterie, což zlepšuje nabíjení v zimních podmínkách a snižuje stagnaci baterie v městském provozu. To zlepšuje celkovou účinnost systému a prodlužuje životnost baterie.

Alternátory s permamentními magnety (PMSM) v moderních aplikacích poskytují solidní výkon a lepší stabilitu napětí. Tyto systémy často používají zapojení s třemi fázemi a diodovým můstkem, kdy diody usměrňují třífázový AC výstup na DC napětí pro spotřebiče a akumulátor. Rotor s páry permanentních magnetů se uvnitř motorového bloku často používá jako setrvačník a zároveň tvoří součást magnetického obvodu pro zapalování.

Praktické poznámky a alternativy pro hotové systémy

1. Pro běžné automobily je nejčastěji vhodný klasický alternátor s minimálními nároky na údržbu - vyžaduje pravidelnou kontrolu napnutí řemene a stavu diodového můstku.
2. Pokud se řeší nový systém pro odpojování (např. v kartových projektech nebo vlastní instalace), je nutné zohlednit i elektrické zatížení, aby nedošlo k přetížení systému a spálení kabeláže či ECU.
3. Při repasi starších alternátorů je „pouhá výměna vadného komponentu“ nedostatečná; je lepší provést kompletní repase odborníky, aby se prodloužila životnost sběrací kroužkové části a ložisek.
4. Využití potoků či alternativních zdrojů pro pohon alternátoru vyžaduje humánní posouzení možností otáček a převodů, výpočty průtoku a spádu, a zajištění vhodného povolení. V praxi bývá lepší použít hotová řešení s ověřeným výkonem (např. zdroje s MPPT a akumulátory) pro stabilní napájení.

Často kladené dotazy a odpovědi (shrnutí)

• Co dělat, když kontrolka dobíjení svítí po nastartování? Pravděpodobně vadný regulátor nebo problém v buzení. Zkontrolujte uhlíky, sběrné kroužky a diody.
• Proč se diody mohou poškodit a jak poznat jejich problém? Oxidace a vlhkost mohou způsobit průchod proudu i při nízkém zatížení; prověřte diodové můstky a protékající proud.
• Je lepší znovu použít staré řemenice a ložiska, nebo raději novou s vyšší odolností? Většinou je lepší vyměnit za nové a s parametry dle doporučení výrobce, aby nedošlo k dalším poruchám.
• Je možné použití alternative pro nabíjení mimo auto? Ano, existují hotová řešení s MPPT regulátorem, ale jejich instalace vyžaduje pečlivé dimenzování a bezpečnostní opatření.
