Téma článku se zaměřuje na parkovací kameru BC SKO-12, která je OEM barevná parkovací kamera určená pro instalaci do madla otevírání dveří zavazadlového prostoru u vozu Škoda Octavia II po faceliftu. Kamera je doplněna o mikrospínač pro otevírání dveří a je vhodná pro modely Škoda Octavia II s rokem výroby 01/2009 až 06/2013.
Technické parametry a vlastnosti kamery
- Snímací senzor: CMOS 1/3"

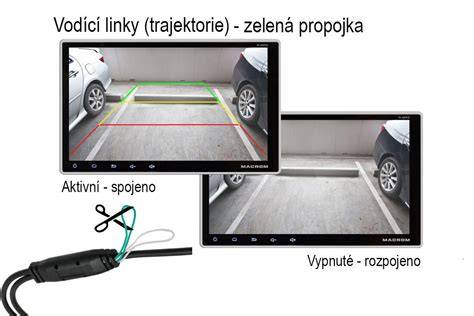

- Možnost zapnout / vypnout zobrazení pomocných trajektorií (vodící linky)
- Elektronická clona: 1/60 - 1/10000 sec
- Minimální osvětlení: 0,05 lux
- Odstup signál / šum: > 48 dB
- TV systém: NTSC
- Počet TV řádků: 700 TVL
- Ochrana proti povětrnostním vlivům: IP67
- Horizontální snímací úhel: 120°
- Zobrazení obrazu: zrcadlové
- Vyvážení bílé: automaticky
- Provozní teplota: od -30 °C do +70 °C
- AGC, BLC, vyvážení bílé: automatické
- Signálový kabel: délka 8 m (CINCH / RCA konektor)
- Dvojité stínění signálního kabelu
- Video výstup: 1,0 V / 75 ohm
- Napájení: 12 V DC
- Spotřeba: <1 W
- Rozměry podstavce: 35 x 92 mm
- Rozteč: 50 mm
Další technické poznámky
- Kamera je určena pro neoriginální (domontovaná) rádia s CINCH AV vstupem.
- Vysoké rozlišení AHD - kamery s rozlišením 1280x720p nebo 1920x1080p vyžadují monitor s vysokým rozlišením nebo podporu AHD.
- Objektiv je vyroben ze skla pro lepší zobrazení a odolnost proti poškození.
- 4-PIN mini konektor o průměru 6 mm umožňuje snadné tažení kabelu dovnitř karoserie.
- V základní výbavě jsou statické vzdálenostní čáry; k dispozici je i varianta s dynamickými čárami pro lepší orientaci při couvání.
- U vozů koncernu VW/Škoda/Seat může dojít k rušení signálu po instalaci.
Rozlišení a kompatibilita
Kamery jsou dostupné ve standardním SD (488p) a vysokém AHD (720p) rozlišení. SD rozlišení lze bez problémů napojit na monitory s oběma typy zobrazení, zatímco AHD verze vyžaduje monitor s podporou vysokého rozlišení, resp. AHD. Z externí a vnitřní čočky vychází 4-PIN MINI konektor, který zjednodušuje instalaci.
Instalace a montáž

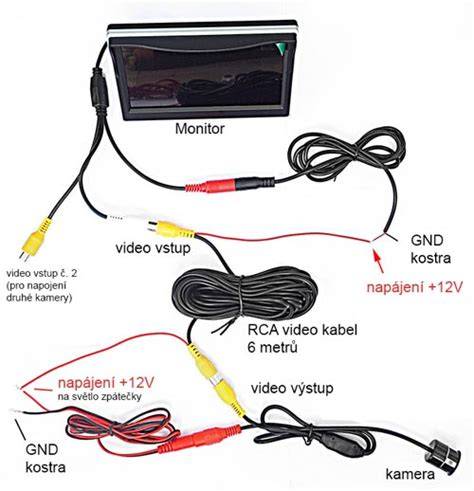

Instalace je navržena tak, aby zapadla do madla zavazadlového prostoru a nahradila stávající kliku dveří bez nutnosti vrtání nových otvorů. Parkovací kamera se propojí s monitorem podle detailního návodu v balení. Kameru je možné napojit na Android autorádia s CINCH konektorem.
Kamera má 4-PIN mini konektor, který lze snadno protáhnout dovnitř karoserie. Kvalitní stíněné kabely v balení zajišťují dlouhý a stabilní přenos videa. Dlouhý video kabel a kompatibilita s různými typy monitorů vyžadují pečlivé vedení kabeláže, zvláště při vedení pod prahy a bokem kufru.
Funkce a komfort při jízdě
- Statické čáry pro odhad vzdálenosti během parkování
- Možnost aktivace dynamických parkovacích čár pro lepší orientaci v prostoru
- Obraz se automaticky objeví na rádiu či monitoru při zařazení zpět?
- Vyvažování bílé a nastavení AGC, BLC probíhají automaticky
- Ochrana proti vlivům počasí IP67 garantuje spolehlivý provoz mimo garáž
Verze a rozšíření kamer
- Standardní (SD) rozlišení 488p
- AHD rozlišení 720p pro vyžadované monitory s vysokým rozlišením
- Kamera je možné napojit k monitoru ve zpětném zrcátku s 4,3" úhlopříčkou
- Možnost WiFi sady pro bezdrátový přenos mezi kamerou a monitorem
V souladu s popisem výrobce je oblast použití orientována na vozy Škoda Octavia II po faceliftu a na vozy koncernu s kompatibilními CINCH AV vstupy. Zpětné zrcadlo s 4,3" monitorem je vhodné pro všechny nabízené couvací kamery. Kamera je integrována do madla zavazadlového prostoru a je navržena pro snadnou instalaci bez zásahu do karoserie.
Praktické poznámky uživatelů a doporučení
- V některých případech je nutné upravit zapojení pro kompatibilitu s vaším autorádiem (např. přeřezání zeleného kabelu pro AHD/CVBS režim).
- U některých autorádií může být potřeba zapojit modul pro připojení externího video signálu k OEM autorádiu RCD5.
- Je vhodné provést montáž u autorizovaných servisních partnerů Škoda Auto vzhledem k nutnosti aktivace parkovací kamery a zapojení do výbav Infotainmentu.
Další související informace a doporučené příslušenství
- Monitor ve zpětném zrcátku s 4,3" úhlopříčkou pro zobrazení obrazu z kamery
- Standardní stojanový monitor do auta pro 2 couvací kamery
- WiFi sada pro bezdrátový přenos obrazu
- Kvalitní stíněné kabely pro spolehlivý přenos signálu
Poznámky k provozu a nastavení
V praxi se různé konfigurace mohou lišit podle konkrétního autorádia a verze systému. Uživatelé uvádějí, že obraz bývá kvalitní a široký, a že parkovací čáry výrazně usnadňují manévrování. Důležité je však uvědomit si, že změny v drátech pro AHD/CVBS režimy mohou vyžadovat úpravy a že některé režimy mohou být omezené v závislosti na použitém monitoru.
