Vozidla značky Citroen, podobně jako mnoho moderních automobilů, disponují komplexní sítí elektronických řídicích jednotek (ECU), které vzájemně komunikují a zajišťují správnou funkci všech systémů. Při řešení problémů s elektronikou je klíčové znát umístění a funkci jednotlivých jednotek. V případě Citroenu C4 se můžeme setkat s několika typy řídicích jednotek, které mají specifické role.
Typy a umístění řídicích jednotek
V moderních automobilech, včetně modelů Citroen, se elektronické řídicí jednotky nacházejí na různých místech v závislosti na jejich funkci.
Řídicí jednotka motoru (ECU)
Tato jednotka je zodpovědná za řízení motoru, včetně vstřikování paliva, zapalování a dalších klíčových parametrů. Často ji označuje výrobce Bosch a je zásadní pro chod motoru.
BSM jednotka (Boîtier de Servitude Moteur)
BSM jednotka, někdy označovaná jako "servisní modul motoru", je dalším důležitým prvkem elektrického systému. Tato jednotka řídí širokou škálu funkcí, včetně osvětlení, stěračů, centrálního zamykání a dalších pomocných systémů. V některých případech může být umístěna pod kapotou, například v blízkosti motorového prostoru.
Řídicí jednotka imobilizéru
Tato jednotka je klíčová pro zabezpečení vozidla proti krádeži. Spolupracuje s klíčem a imobilizačním systémem a zabraňuje nastartování motoru v případě neoprávněného pokusu.
Řídicí jednotka ABS
Modul protiblokovacího systému (ABS) je zodpovědný za regulaci brzdění, aby se zabránilo zablokování kol během intenzivního brzdění. Jeho porucha může ovlivnit celkovou bezpečnost jízdy.
Řídicí jednotka chlazení
Tato jednotka je "mozkem" chladicího systému motoru. Monitoruje teplotu motoru a řídí činnost ventilátoru, termostatu a vodní pumpy, aby udržovala motor v optimální provozní teplotě.
Komunikace a konfigurace jednotek

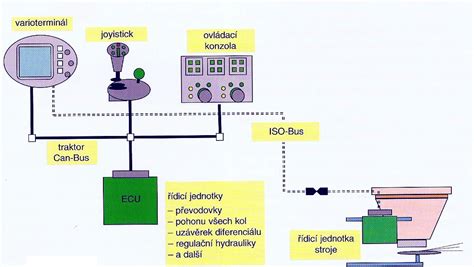

Moderní vozidla používají komunikační sítě (např. CAN bus) k propojení jednotlivých řídicích jednotek. Tyto jednotky jsou často vzájemně nakonfigurovány a spárovány. Pokus o nahrazení jedné nebo více jednotek bez správné konfigurace může vést k jejich zablokování, což je opatření proti krádežím.
Pokud máte kompletní sadu jednotek z jiného, identického vozidla, je teoreticky možné je vyměnit. Toto však vyžaduje, aby motorizace, výbava a všechny řídicí jednotky byly shodné. I drobné rozdíly, například v regulaci tuhosti podvozku nebo přítomnost hydraulického systému, mohou vyžadovat výměnu dalších komponentů, včetně kabeláže a klíčů.
Výměna jednotlivých řídicích jednotek je možná, ale vyžaduje jejich překódování po připojení k vozidlu. Vzhledem ke složitosti těchto systémů je doporučeno obrátit se na specialisty s praxí v opravách elektronických systémů Citroen.
Možné problémy a chybové kódy
Poruchy řídicích jednotek mohou mít různé příčiny, od softwarových chyb po mechanické poškození nebo špatné kontakty.
Běžné příčiny poruch:
- Softwarová chyba firmwaru: Chyby v programovém vybavení jednotky.
- Špatný kontakt: Zoxidované kontakty na konektorech nebo ucpané podložky.
- Poškození kabeláže: Přerušené nebo poškozené vodiče vedoucí k jednotce.
- Vlhkost a přehřátí: Tyto faktory mohou poškodit elektronické součástky.
- Elektrické závady: Problémy s napájením nebo přepětím.
Příklady chybových kódů a jejich význam:
- P16A0: Stanovení začátku pohybu po spontánním zastavení. Může souviset s chybou firmwaru řídicí jednotky nebo poruchou modulu ABS.
- U1313 / D313: Problém s modulem protiblokovacího systému nebo nedostatečná komunikace se zařízením.
- B162C: Příkaz k neshodě s chybou a poloha relé na příslušenství "+".
- B1624: Porucha modulu nabíjení baterie BGPA.
- P0591: Chyba limitu rychlosti pulsu.
- P0603: Interní porucha řídicího modulu.
- P0608: Chyba spojená s provozem řídicí jednotky.
- P0683: Přerušena komunikace řídicího modulu s blokem žhavicích svíček.
- P1517 (1517): Chyba v činnosti hlavního relé (elektrická nebo softwarová porucha).
Tyto chybové kódy vyžadují podrobnou diagnostiku pro správné určení příčiny problému.
Servis a údržba
Společnost ProfiECU.cz se specializuje na opravy veškeré elektroniky osobních, užitkových a nákladních vozů značky Citroen. Pokud máte problém s řídicí jednotkou motoru (ECU) nebo jinou elektronickou komponentou, neváhejte je kontaktovat. Pro přesnou diagnostiku a opravu budou potřebovat co nejvíce informací o vaší řídicí jednotce, jako je katalogové číslo, označení SW-HW nebo ofocený štítek jednotky.
Je důležité si uvědomit, že i když jednotky mohou vypadat vizuálně stejně, jejich vnitřní konfigurace a funkce se mohou lišit. Proto je pro úspěšnou opravu nebo výměnu klíčové znát přesné specifikace dané jednotky.
V případě specifických problémů, jako je obnova FAP filtru, existují i neautorizované servisy, které mohou nabídnout levnější řešení než autorizované servisy.
