KIA Rio, vyráběné v letech 2000 až 2005, je kompaktní vozidlo, které si získalo oblibu díky své spolehlivosti a ekonomickému provozu. Tento model byl dostupný v různých karosářských verzích, včetně sedan a hatchback. KIA Rio nabízela několik motorových variant, přičemž nejčastěji se setkáváme s benzínovými motory o objemu 1.3 a 1.5 litru. Tyto motory byly známé svou úsporností a nízkými provozními náklady, což dělalo z KIA Rio oblíbenou volbu pro městské řidiče.
Tato stránka zobrazuje schéma pojistkové skříně pro model KIA Rio, která je nezbytná pro správnou údržbu elektrického systému vozidla. V KIA Rio se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a také v motorovém prostoru. Na our diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů.

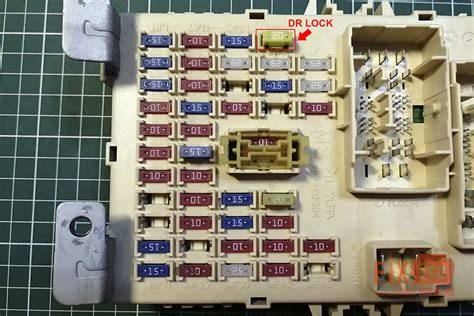

Struktura centrální pojistkové skříně Kia Rio
Centrální pojistky Kia Rio combi se obvykle dělí na dva hlavní prostory: skříňka pod přístrojovou deskou a skříňka v motorovém prostoru. Každá část má své vlastní pojistky, relé a ochranné prvky pro jednotlivé okruhy elektrického systému, jako jsou osvětlení, palubní deska, zabezpečovací systém, zapalování a další.
- Pod přístrojovou deskou: pojistky pro palubní elektroniku, řídicí jednotky, audio systém, osvětlení interiéru a další.
- V motorovém prostoru: pojistky pro motor, alternátor, palivový systém a klíčové senzory spolu s relé řízení motoru.
Na schématech bývá uvedeno číslo pojistky, její ampéráž a konkrétní komponenty, které chrání. Při výměně je zapotřebí dodržovat stejnou ampéráž a typ pojistky, aby nebyl narušen elektrický systém vozidla.
Praktické tipy pro diagnostiku a výměnu pojistek
- Vždy vypněte zapalování a odpojte baterii, než začnete pracovat na elektrických okruzích.
- Uložte si seznam pojistek z centrální skříně a porovnejte s aktuálním číslem na pojistce během výměny.
- Při výměně používejte jen stejné ampérážní hodnoty a typy pojistek, aby nedošlo k poškození nebo chybné ochraně okruhů.
- Po výměně zkontrolujte funkčnost hlavních systémů (osvětlení, palubní deska, motorový optimální chod) a zkontrolujte, zda není žádná pojistka spálená.
- Pokud dojde k opakovanému vypálení pojistek, vyhledejte závadu v kabeláži, konektorech nebo v řídicí jednotce, která může způsobovat nadměrné zatížení.
Jmenuji se Martin Dvořák a dlouhodobě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů.
Specifika pro verzi combi vs. sedan
Verze combi může mít mírně odlišné rozložení kabeláže a pojistek v některých verzích, avšak princip a základní schéma centrální pojistkové skříně zůstává obdobný s verzemi pro sedan. Kontrolujte specifické schéma v uživatelské příručce vozidla a v servisních manuálech pro rok výroby a karosářskou variantu.
Dodatečné zdroje a vizuální doplnění
Fuse box location and diagrams: KIA Rio (UB; 2012-2017)
Tabulka s vybranými pojistkami může být užitečná pro rychlou orientaci při údržbě:
| Okruh | Pojistka | Ampéráž | Poznámky |
|---|---|---|---|
| Palubní deska | F1 | 10 A | Signalizace a osvětlení |
| Motorový prostor - řídicí jednotka | F2 | 15 A | Řízení motoru, vstřikování |
| Alternátor | F3 | 20 A | Napájení alternátoru |
