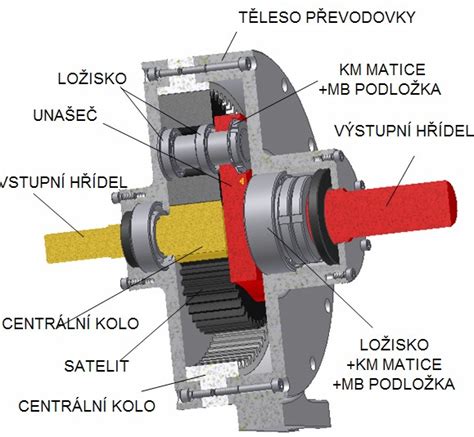

Planetová převodovka se skládá ze tří konstrukčních prvků - centrálního kola, tří nebo více satelitů a korunového kola. V planetové převodovce se přenáší pohyb z centrálního kola na satelity, které se poté odvalují ve statickém korunovém kole. Satelity vykonávají rotační pohyb kolem své osy a kolem osy převodovky. Jsou namontovány na unašeči, který pak otáčky přenáší na výstupní hřídel. Ozubené centrální kolo má přímé nebo šikmé ozubení s malými moduly.
Uplatnění planetových převodovek zahrnuje vysokou mechanickou účinnost (až kolem 99 %) a schopnost přenášet značné točivé momenty při relativně kompaktních rozměrech. Připojení převodovky k dalším strojům se provádí pomocí těsného pera, které je ekonomicky výhodné, normalizované a zajišťuje kompatibilitu s většinou pohonných jednotek a pracovních strojů. Vstupní hřídel a další rotující části bývají uloženy ve valivých ložiskách a zásadně ovlivňují tuhost a stabilitu systému.
Princip a typy kinematických schémat
Princip kinematického schématu planetových mechanismů bývá znázorněn různými projekcemi, které se v praxi liší, ale vždy zahrnují centrální kolo, satelity a korunové kolo. Na obr. jsou typické uspořádání s válcovými ozubenými koly a s dvěma nebo více satelity. Pro trojici hlavních částí se stanoví vztahy mezi počty zubů, které definují převodový poměr a polohu jednotlivých článků.
Pro jednoduché a stupňovité převodové mechanismy se kinematická schémata kreslí tak, aby bylo možné určovat převodový poměr a směry otáčení. Pro každé schéma je určen převodový poměr a v některých případech i další parametry jako radiální a axiální zatížení.
Analytická metoda u planetárních mechanismů
V analýze planetových mechanismů se často vychází z kinematických diagramů a z definice vazeb. Při 1° a 2° zapojení se používají spouště a brzdy, které určují jednotlivé stupně a jejich funkcionalitu, včetně dopředných a zpětných stupňů. Při makroznámech konstrukcích se určuje celkový počet převodových stupňů a optimální rozložení poměrů pro dosažení požadované rychlosti a točivého momentu.
Pro zajištění přesnosti a stability bývá doplněn výpočtový program, který generuje výkresy a modely v CAD prostředí. Z praktických poznatků vyplývá, že pro níže uvedenou konfiguraci s třemi satelity lze sestavit vazby Převod a definovat požadovaný převodový poměr na základě počtu zubů jednotlivých kol.
Návrh a praktické aspekty
Planetové převodovky se vyznačují mnoha variantami výstupních hřídelí a výstupních přírub. Výstupní hřídel bývá obvykle hladký nebo s drážkou pro pero, a může být doplněn pastorkem či pružnou spojkou. Náboj výstupní hřídele je často uložen ve standardním kuličkovém ložisku a je dimenzován na deklarovanou radiální i axiální zátěž.
U aplikací s vysokou rychlostí a velkými radiálními zátěžemi se často osazuje zvláštní příruba pro pastorek, která zajišťuje pevné uchycení a rozložení sil. Velké kuželíkové ložisko na výstupní přírubě umožňuje zvýšenou radiální i axiální zatížení. V některých aplikacích, například v CNC strojích, se kladou značné nároky na radiální zatížení a torzní tuhost převodovky.
Planetový převod je možné umístit přímo v náboji pro řemenici, což přispívá ke kompaktním rozměrům a větší odolnosti vůči radiálním zatížením. ISO standardizace konečných částí usnadňuje připojení řemenic a dalších prvků k převodovce. Apex Dynamics nabízí řadu variant planetových převodovek s integrovanou řemenicí a dalšími specifickými variantami pro široké spektrum aplikací.
Speciální varianty a efektivita
Mezi klíčové výhody moderních planetových převodovek patří vysoká přesnost polohování, dynamika, variabilita a dlouhá životnost. Úhlové převodovky s více výstupními hřídeli a dutou výstupní hřídelí nabízejí další možnosti pro úsporné a kompaktní řešení. Video ukazuje obecné principy planetových převodovek a demonstruje montážní postupy, zatížení a správné upevnění.
V praxi se převodovky vyznačují nízkými mechanickými ztrátami a vysokou účinností, která dosahuje téměř 99 %. Praktické ukázky montáže ukazují, že utahovací momenty jsou definovány v montážním manuálu a je důležité dodržet doporučené postupy pro dosažení optimálních parametrů.
Integrace a doprovodná technika
Pro spolehlivé působení planetových převodovek je důležité správné uchycení, volba adaptérových prvků a kompatibilita s pohonnou jednotkou. Při návrhu je třeba zohlednit průřez zatížení a možnosti připojení pastorku, řemenice nebo spojky. Zajištění radiální a axiální zátěže vyžaduje vhodné ložiskové a konstrukční řešení a často i speciální výstupní přírubu pro daný konkrétní systém.
Apex Dynamics nabízí různé provedení a varianty planetových převodovek pro přesné polohování, variabilitu a dlouhodobý provoz. Na jejich stránkách je k dispozici výpočtový program Dynamax a nástroj pro generování výkresů a 3D modelů. Video a vizualizace prezentují technickou vyspělost a kvalitu zpracování.
Pro konkrétní aplikace lze zvolit variantu PIIR, která vychází z řady PII a nabízí precizní spirálový předstupeň a výhody v prostoru. PIIR řeší omezení místa a využívá charakteristické zubové vazby pro vyvážené rozložení sil.
Praktické shrnutí kinematického návrhu
Pro definici vazeb a nastavení převodového poměru je nutná znalost počtu zubů na ozubených kolech a jejich vzájemných vztahů ve schématu. Při návrhu planetové převodovky se doporučuje pečlivě zvažovat požadavky na rychlost, točivý moment, radiální a axiální zatížení a následně vybrat vhodný typ výstupní hřídele, příruby a ložisek.
