Zrovna jsem úspěšně dobojoval s montáží MDI do mého auta. Mám Octavii II facelift 2010, autorádio Swing a odešla mi CD ROMka (přesněji pořád vyhazovala vsunutá CD). Řešil jsem, jak dostat do rádia MP3 jinak, než přes aux. Po hodinách u internetu jsem skončil u montáže MDI. V mém případě (mám v loketce AUX vstup), jsem ze svorkovnice vytáhnul spodní modrý konektor na levé straně a místo něj zacvaknul kablík s koncovkou dodaný s jednotkou. Já jsem svorkovnici opět vytáhnul a začal vymýšlet, kam jednotku umístím. Pak už jenom táhnout opatrně směrem k sobě.
Provozuji v mé Octávě ještě kazetové Symphony s připojeným CD měničem JVC a jednoho dne mne zkrátka začalo vadit, že můj empetroskový CD měnič mám řripojen přes FM transmitter, což samozřejmě není ideální řešení i když s kvalitou jsem kupodivu celkem spokojen. Asi patří k jedněm z těch lepších. Pravděpodobně jedinou možností jak k Symphony v rozumně kvalitě připojit externí vstup signálu je přes modrý mini ISO konektor, kde jsou dva linkové vstupy pro tovární CD měnič. Ovšem tyto dva linkové vstupy jsou za normalních okolností deaktivovany a lze je použít pouze při připojeném tovarním CD měniči (který samozřejmě nemám).
Cílem je tedy zkonstruovat obvod, který bude se Symphony komunikovat tak, aby si myslelo, že má CD měnič připojen (angličtina používá krásný a trefný výraz ‚Symphony fooling‘ 🙂 Jinou možnost jsem nenašel a myslím že ani neexistuje. Nebo je možné že ano, ale ve vnitřním zapojení Symphony se odmítám hrabat. Kdo má Symphony, které připojení CD měniče neumožňuje (existují takové), má holt smůlu. Vzhledem k tomu, že zapojení nepochází z mé hlavy a program už vůbec ne, tak budu uvádět pouze linky na internet. Velmi vhodný je jednocip PIC 12F629 použitý pro VWCDPIC, konstrukce je pak opravdu velice jednoduchá a cena mikrocipu velice příznivá (v GME do 30 Kč).
Tím jak PIC naprogramovat se vůbec nebudu zabývat, předpokládám, že kdo se do něčeho takového pustí ví o čem mluvím a programator PIC si zkonstruuje nebo ho už případně má. A pokud ne, tak na internetu je návodů na stavbu i hotových programátorů celá řada. Programovacích programů jsem vyzkoušel hodně, nejlepší zkušenosti mám s WinPIC (dle mého názoru úplně nejlepší) a ICProg. Program: na stránkách VWCDPIC v Developer’s Area je mnoho verzí programu, je třeba jednu z nich vybrat (samozřejmě pro procesor 12F629) a následně do PICu vypálit. Já použil verzi VWCDPIC 3.x a program verze 2.7d (soubor vwcdpic-3.x-2.7d-pic12f629.hex).
Při programovaní je třeba dát opravdu velký pozor na jednu věc, o které se navíc nikde moc nepíše, a tou je kalibrační hodnota oscilátoru procesoru (Oscillator Calibration Value). Tato kalibrační hodnota uložená na adrese 03F8 je pro každý kus 12F629 jedinečná a v procesoru uložená přímo z výroby. Čili je nutné si ji před programováním z PICu přečíst a někam poznamenat. Pokud tuto hodnotu přepíšeme VWCDPIC nebude fungovat díky špatnému timingu komunikace mezi Symphony a procesorem a procesor je už pak možné použít pouze pro jiné aplikace kde není vyžadován tak přesný timing. Je to holt daň za to, že v zapojení není použit krystal nebo jiný zdroj přesných hodin oscilatoru a je třeba na to pamatovat.
Zapojení: po naprogramování PICu je velice jednoduché. Připojíme napájení PICu na piny 1 a 8 (5 Voltu na pin 1 a zem na pin 8). Z konektoru mini ISO na zadní straně Symphony lze vytáhnout 12V a zem, toto napětí se dá lehce třeba 7805 nebo jiným způsobem upravit na 5V. Zapojení dalších tří drátů nutných pro komunikaci se liší podle použité verze softwaru, jiné zapojení je pro verzi VWCDPIC 2.x a jiné pro verzi 3.x, tak pozor na to. Popisu zapojení pro verzi 3.x: pin 5 12F629 (GP2) spojíme přes rezistor 2k7 s Data-Out na Symphony (pin 14 na modrém konektoru mini ISO), pin 6 12F629 (GP1) spojíme opět přes 2k7 se signálem Data-In (pin 13 na konektoru mini ISO) a pin 7 12F629 (GP0) spojíme přes 2k7 se signálem Clock (pin 15 na konektoru mini ISO). Piny 2, 3 a 4 12F629 jsou nezapojeny. Po naprogramování a připojení tohoto jednoduchého obvodu se po zapnutí Symphony a zmáčknutí tlačítka C/D musí objevit na displeji zpráva ‚Play CD1 TR1‘ jako by byl připojen CD měnič. Můžeme pak použít linkové vstupy modrého mini ISO, které aktivujeme stisknutím tlačítka C/D. Pin 18 modrého mini ISO je signálová zem, pin 19 je levý kanál a pin 20 pravý kanál. Je vhodné použít předzesilovač signálu protože Symphony chce úroveň signálu na těchto linkových vstupech docela vysokou a úroveň ze slabého zdroje signálu nestačí. Takže pokud se někdo do konstrukce téhle blbůstky pustí, tak ať se daří. Přidám i pár fotek, zatím je to hnusný bastl na stole, tak to prosím omluvte. Takto to vypadá zezadu.

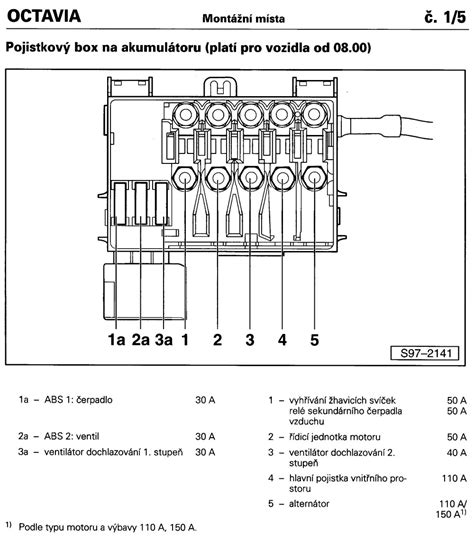

Základní měření přívodu el. energie
Co vám zapojení přinese
Montáž MDI umožňuje kvalitnější a stabilnější spojení s externím zdrojem signálu místo použití FM transmitteru. Správné zapojení modrého mini ISO konektoru s Data-Out, Data-In a Clock signály z RX čipu PIC zajišťuje kompatibilitu se Symphony a zajišťuje kvalitnější rozhraní pro připojení CD měniče. Předzesilovač je vhodný pro zajištění vhodné úrovně signálu na linkových vstupech a vyvarování se rušení ze slabého zdroje signálu.
Postup krok za krokem
- Vyberte verzi softwaru VWCDPIC odpovídající verzi 12F629 (3.x pro PIC GP2, GP1, GP0).
- Poznamenejte si kalibrační hodnotu Oscillator Calibration Value z adresy 03F8 před programováním.
- Napojte PIC na 5V a zem na odpovídající piny (1 a 8) po naprogramování.
- Připojte signály Data-Out, Data-In a Clock přes rezistory 2k7 na vhodné piny GP2, GP1, GP0 podle verze 3.x.
- Ověřte v menu Symphony po stisku C/D, že se objeví „Play CD1 TR1“ a aktivujte linkové vstupy pro přehrávání.
Pokud někdo zvažuje sestavení podobného obvodu, mějte na paměti, že pracujete s interním rozhraním rádia a zásahy vyžadují opatrnost a vhodné nástroje. Fotografie ukazují současný stav sestavy, která vypadá jako jednoduchý bastl na stole, ale plní účel spolehlivě.
