Konstrukce automobilu pro laiky: srozumitelný průvodce od rámu po výfukový systém

Obytné vozy a nákladní automobily představují fascinující svět technických řešení. Cílem tohoto článku je propojit základní teorie s praktickými poznatky, které laikům umožní pochopit, jak se staví a jak fungují jednotlivé části vozidel, od nosného rámu až po komplexní výfukový systém a automobilovou výbavu.

1. Nosná konstrukce a karosérie: od rámů po unibody

První automobily byly postaveny na odděleném podvozku, většinou obdélníkového půdorysu, vytvořeného ze dvou ocelových podélníků a množství příček. V průběhu času vznikly各种 koncepce nosných rámů: plošinový rám, páteřový rám nebo obvodový rám. Bezmála všechny moderní osobní automobily, včetně SUV a MPV, mají samonosnou karoserii.

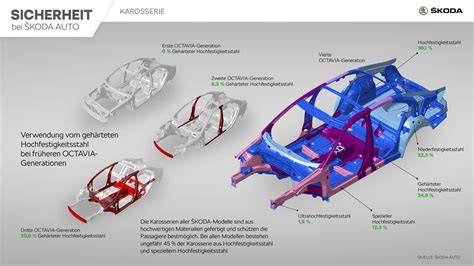

Objemná evoluce materiálů umožnila posun k lehčím a tužším konstrukcím. Do popředí se dostávají oceli s vysokou pevností, vysokopevnostní a ultrapevné slitiny, dále pak hliníkové skeletové konstrukce a karbonové kompozity. Příkladem postupů je ASF (Aluminium Space Frame) u Audi a následný rozvoj karbonových konstrukcí, které vyžadují specializované výrobní postupy a extrémní přesnost dílů.

Dalším trendem je kombinace různých materiálů v rámci jedné karoserie, kdy ocelové, hliníkové a kompozitní prvky tvoří konstrukční celek pod povrchovými panely. To všechno vyžaduje moderní metodiky CAD/CAE a sofistikované technologie spojování - svařování, lepení, nýtování a další techniky.

2. Základní systémy vozidla: od řízení k pohonu až po výfuk

Řízení nákladních vozidel a osobních automobilů se postupně vyvíjelo od mechanických posilovačů k vzduchovým a hydraulickým systémům. Prvek, který výrazně ovlivňuje jízdní vlastnosti a bezpečnost, je výfukový systém, jenž prošel v průběhu let řadou změn kvůli emisním limitům a normám.

Výfukové soustavy se dnes skládají z pokročilých komponent, mezi něž patří tlumiče a filtry, jejichž cílem je snižovat emise a zároveň zajišťovat hlučnost a efektivní odvod spalin. Změny jsou často realizovány prostřednictvím systémů EGR, filtrů částic a SCR, které vyžadují dodávky speciálních tekutin (AdBlue) a konstrukčně složitější zařízení.

2.1 Brzdy a brzdový okruh

Brzdy jsou klíčovým prvkem bezpečnosti. Způsobují zpomalení a zastavení vozidla a jejich konstrukce se vyvíjí s ohledem na prostředí a provozní nároky. Dříve dominovaly bubnové brzdy; dnes na většině vozidel převládají kotoučové brzdy, které nabízejí lepší výkon a chlazení, i když jsou citlivější na znečištění venkovního prostředí. U těžších nákladních vozidel se setkáme s kombinací kotoučových brzdy na předních nápravách a bubnových na zadních, případně s plně vzduchovými brzdami na některých typech náprav.

Pro napájení brzdového okruhu a vzduchového odpružení slouží vzduchový kompresor, který bývá pístový a poháněný motorem. Výstupní vzduch jde do vysoušeče a dále do jednotlivých okruhů včetně brzdových válců. U pružinových válců je vzduch používán k přepouštění tlaku přes membránu, zatímco vratná pružina zajišťuje zafixování brzd. V případě poruchy se brzdový systém snaží zachovat bezpečnost i při nemožnosti doplnění vzduchu.

2.2 Elektrický a palivový systém

Elektrický systém nákladních vozidel obvykle používá 24V (dva 12V akumulátory v sérii). Spojení mezi vozidlem a přívěsem zajišťují spojovací hadice a kabely s odpovídajícími rozhraními pro vzduch a elektřinu. Palivová soustava zahrnuje palivovou nádrž, palivové vedení, filtry a čerpadla. U některých vozidel bývá zapojený i nezávislý topný systém a ruční čerpadlo pro zavzdušnění soustavy.

3. Vzduchový systém a jeho rola v jízdě

Vzduchová soustava u nákladních vozidel je složitější než u osobních vozidel. Zahrnuje vzduchové vaky, kompresor, vysoušeč, hadice a rozvody, které zajišťují provozní tlaky pro brzdy a vzduchové odpružení. Zásobníky vzduchu (vzduchojemy) slouží k udržení rezerv tlaku pro případ poruchy kompresoru a zajištění provozu vozidla i při výpadku jedné části okruhu.

4. Emise a úpravy výfukových systémů

Moderní výfukové trubky a komponenty musí vyhovět přísným emisním normám. Nejčastějšími prvky pro snížení emisí jsou EGR, filtr částic a SCR. SCR využívá močovinu AdBlue k chemické reakci, která snižuje obsah oxidů dusíku ve výfukových plynech. V různých modelech a stupních výbavy mohou být tyto systémy kombinovány různě podle specifikací výrobce a platných norem.

5. Historie a vývoj karoserií

Od počátků s rámem a samonosnou karoserii až po dnešní multifunkční plášť karoserie, vývoj zohledňuje nejen tuhost a aerodynamiku, ale i bezpečnost a integraci s elektronikou a novými materiály. V počátcích dominovaly dřevěné a kovové konstrukce, později se prosadil rám a postupně unibody. Lancia Lambda, Traction Avant a Tatra představují významné milníky ve vývoji karoserie a rámů, vedoucí od tradičních konstrukčních principů k modernímu unibody s kombinací materiálů.

6. Současné trendy a budoucnost konstrukce

Současné trendy zahrnují častější použití hliníku a karbonových kompozitů, spolu s kombinacemi materiálů pro optimalizaci hmotnosti a pevnosti. Specializované konstrukce, jako jsou prostorové rámy a vícetrubkové konstrukce pro sportovní vozy, ukazují cestu k lehčím a tužším celkům. Cílem je dosáhnout lepší tuhosti, nižší hmotnosti a vyšší bezpečnosti při zachování cenové dostupnosti a výrobní škály.

7. Praktické poznámky pro laiky a modeláře

Pro laika může být zajímavé sledovat, jak jednotlivé části vozidla souvisejí: od rámu a karoserie přes brzdový a řízení systém až po výfukové a emisní úpravy. Při rekonstrukci nebo demontáži je důležité respektovat bezpečnostní a technické postupy, zejména pokud jde o tlaky v brzdovém okruhu, správné maskování a lakování dílů. Důkladné plánování, použití kvalitních plničů, tmelů a laků výrazně usnadní výsledný vzhled a funkčnost dílů v reálném vozidle.

8. Krátká rekapitulace klíčových bodů

1. Nosná konstrukce se vyvíjela od rámů k samonosným karoseriím s kombinací materiálů.
2. Brzdy a brzdový okruh zahrnují bubnové i kotoučové typy s tlakem vzduchu u těžších vozidel.
3. Vzduchový systém pokrývá odpružení, brzdy a další okruhy, vyžadující spolehlivé zásobování vzduchem.
4. Emise řeší SCR, EGR a filtry částic; AdBlue hraje klíčovou roli u některých motorů.
5. Materiály karoserie postupně zahrnují ocel, hliník a karbon; kombinace zvyšuje efektivitu a bezpečnost.

9. Přílohy: poznámky o možné výbavě a technické detaily

Pro čtenáře, kteří chtějí hlubší vhled, je užitečné sledovat jednotlivé dílčí kroky při renovaci dílů a úpravách. Například při lakování dílů je důležité nejprve zamaskovat hrany, připravit povrch, použít vhodné plniče a následně aplikovat více tenkých vrstev a pečlivě vyleštit. Postup je uveden v praktických krocích s důrazem na čistotu a preciznost.
