Krmotvorný průvodce: jak funguje planetová převodovka a proč se používá v různých verzích

Automatické převodovky jsou stále více oblíbené a některé modely ani jinou alternativu nenabízejí. Není však automat jako automat. Základní funkcí automatické převodovky je samočinné přenášení síly motoru na kola vozidla bez zásahů řidiče. Pod názvem "automat" se může skrývat velmi odlišná technika. Robotizovaná převodovka je konstrukčně nejjednodušší a pro výrobce také nejlevnější cesta, jak zákazníkům nabídnout automatické řazení. V podstatě se totiž jedná o manuální převodovku doplněnou o elektromechanické ovládání obsluhující spojku i změny rychlostních stupňů.

Zákazníky navíc potěší velmi nízký příplatek za automat oproti manuálu. Co však potěší výrazně méně je chování a jízdní projev této převodovky. Rozjezdy jsou často ucukané, jízda není plynulá a samotné řazení trvá nepřiměřeně dlouho. Robotizované převodovky se tak ujaly především v levných modelech. Jelikož je robotizovaná převodovka velmi podobná manuálu, nevyžaduje oproti němu ani zvlášť zvýšenou péči. Pokud není výrobcem stanoven interval výměny oleje v převodovce, tak jej měňte po 200 000 km (stejně jako u manuálních skříní).

Nejrozšířenější druh automatických převodovek: klasické automaty a dvouspojkové (DSG)

Pod poněkud složitým názvem se skrývá vůbec nejrozšířenější druh automatické převodovky, jejíž kořeny sahají až do roku 1948. Princip klasického automatu pak spočívá v onom hydrodynamickém měniči, který v převodovce nahrazuje spojku. Na klikové hřídeli motoru je umístěno čerpadlo, které žene olej na turbínu umístěnou na vstupní hřídeli převodovky. Neustálý prokluz převodovky měl u starších vozů za následek zvýšenou spotřebu paliva, moderní převodovky však disponují tzv. hydrodynamickým měničem s větší účinností.

Klasické automaty se po většinu času vyznačují mimořádně dlouhou životností, je však potřeba v nich pravidelně měnit olej. Doporučený interval výměny oleje je obvykle 60 000 km nebo 4 roky podle toho, co nastane dříve. Dvouspojkové převodovky (DSG, PDK, S tronic a další) se vyznačují velmi rychlým řazením a dnes je najdeme i u supersportů. Obecně se dvouspojkové převodovky dají označit za spolehlivé; selhání může nastat v případě suchých spojek nebo při nedostatečné výměně oleje. U suchých spojek se doporučuje měnit olej po 60 000 km, u mokrých spojek pak po 120 000 km.

CVT (variátor): plynulá a úsporná jízda bez pevných převodových poměrů

CVT převodovka (variátor) je známá především z japonských vozů a hybridů. Na rozdíl od ostatních převodovek nemá ve svých útrobách ozubená kola s pevnými poměry, ale skládá se ze dvou protichůdných kuželů spojených hnacím řemenem. Absence pevných převodů má za následek mimořádně plynulou a úspornou jízdu, avšak pohon může působit „bezcharakterně“. CVT bývá považována za téměř bezporuchovou, ale dlouhodobé cestování ustálenou rychlostí či tahání těžkých přívěsů jí nesvědčí.

Planetová převodovka: základy, složení a proč je tak populární

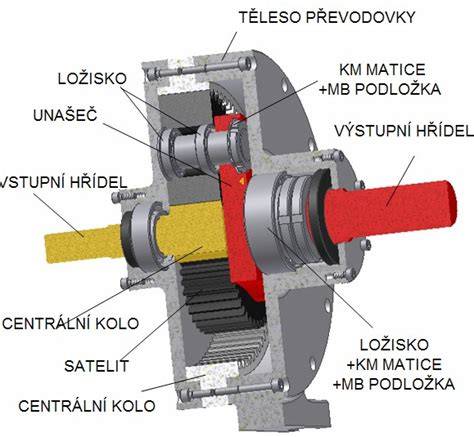

Planetová převodovka je tvořena planetovým převodem nebo jejich sestavou v případě vícestupňové planetové převodovky. Samotný planetový převod je pak tvořen centrálním kolem, satelity, unašečem satelitů a korunovým kolem. Centrální kolo, korunové kolo a unašeč satelitů mají společnou osu. Jedna ze tří rotačních částí - centrální kolo, korunové kolo a unašeč satelitů - je zastavena a zbylé dvě slouží jako vstup a výstup (nebo naopak). Při činnosti se vždy satelity otáčejí okolo své osy a tím přenášejí rotaci ze vstupu na výstup. Rychlostní stupně se řadí zabrzděním nebo odbrzděním některé části převodovky a převod zvyšuje rychlost rotace.

Pro přímý záběr - poměr otáček 1:1 - musí být všechna kola spojena. Planetová převodovka je tedy kompaktní, výhodná pro vysoký krouticí moment na malém prostoru a umožňuje koaxiální výstup. U planetových převodovek se často hovoří o vysoké hustotě točivého momentu, vysoké tuhosti a efektivitě díky sdílení zátěže mezi několika planetovými koly.

Klíčové části a princip činnosti

• Sun Gear (centrální slunce): přijímá vstupní energii z motoru.
• Planet Gears: několik malých kol obíhajících kolem slunce, uložených na nosiči.
• Ring Gear (věnec): vnější kolo s vnitřními zuby, které je v záběru s planetami.
• Carrier (nosič): drží planetová kola a často slouží jako výstupní hřídel.

Když se centrální kolo otáčí, planetová kola obíhají kolem něj. V závislosti na tom, zda je věnec zafixován či poháněný, se mění rychlost a krouticí moment na výstupu. Jedním z největších benefitů planetových převodovek je schopnost rozložit zatížení na více planetových kol, což zvyšuje hustotu točivého momentu a snižuje riziko selhání při vysokém zatížení. Počet a konfigurace planetových kol umožňují dosáhnout vysokých převodových poměrů i v kompaktním provedení.

Planetové převodovky nabízejí všestranné konfigurace vstupů a výstupů. Obecně lze říct, že je možné jednoduché připojení pastorku, řemenice či pružné spojky a vybrat vhodnou přírubu výstupního hřídele. U některých variant je výstupní hřídel hladká, v jiné je s drážkou pro pero. Planetová převodovka bývá umístěna v náboji pro řemenici a bývá podpořena dvěma integrovanými ložisky, což umožňuje kompaktní rozměry a velké radiální zatížení. Výstupní hřídel bývá dimenzován na deklarovanou radiální i axiální zátěž.

Různé varianty a specifické aplikace planetových převodovek

Apex Dynamics nabízí široké portfolio planetových převodovek s variantami standardních provedení i speciálních konfigurací pro řemenice, pastorky či výstupní hřídele s rychloupínacími elementy. Mezi hlavní varianty patří:

• Standardní planetové převodovky s čelními ozubenými koly a kovovými ozubenými koly.
• Šroubovité planetové převodovky pro vyšší přesnost a tišší provoz.
• Převodovky s plastovými stoleky pro nízkou hmotnost a specifické aplikace.
• Stupňovité a složené planetové převody pro velmi vysoké převodové poměry v kompaktním prostoru.

Pro lineární pohony bývá trendem využití ozubených hřídelů a pastorků, které zajišťují vysokou přesnost, dynamiku, variabilitu i dlouhou životnost. Planetový nosič se často stává výstupem se sníženou rychlostí a vyšším točivým momentem. Při použití řemenice bývá výstupní náboj převodovky s ohledem na standardní ISO rozměry připojitelný k řemenicím.

Planetové převodovky jsou v automobilovém průmyslu jádrem hydraulických planetových automatických převodovek a tvoří základ moderních systémů. Jsou kompaktní, vydrží vysoké zatížení a poskytují efektivní a spolehlivý přenos točivého momentu v různých provozních podmínkách.

Jak zjistit, zda má vaše auto planetové převody?

Pokud jezdíte v moderním autě s automatickou převodovkou, je velká šance, že má planetové převody. Pro zjištění zkuste nahlédnout do návodu na údržbu vozidla nebo kontaktujte servisní oddělení prodejce. Obecně platí, že planetové převodovky bývají dražší než jiné typy kvůli složitějšímu provedení a potřebě mazání. Převodovky vyžadují pravidelnou péči a kontrolu údržby, která často zahrnuje výměnu kapaliny.

Krátká rekapitulace významu planetových převodovek

Planetová převodovka, často nazývaná epicyklická převodovka, je jedním z nejkompaktnějších způsobů, jak převádět vysoké otáčky motoru na použitelný výstupní točivý moment. Rozděluje zátěž mezi několik planetových převodů a udržuje vstup a výstup na koaxiálních osách, což umožňuje dosažení vysokého snížení otáček v kompaktním provedení. Tímto způsobem je možné dosáhnout vysoké hustoty točivého momentu, nízké vůle a vysoké efektivity v širokém spektru aplikací.

Pro technické detaily a konkrétní čísla je vhodné konzultovat technické listy výrobce a 3D modely. Planetová převodovka nabízí širokou škálu konfigurací, které lze dále doplnit přesnými přírubami, výstupními konstrukcemi a montážními variantami pro specifické aplikace.
