Mercedes Classe E W211, vyráběný v letech 2002 až 2009, je známý svou elegancí a technologickou vyspělostí. Tento model nabízí širokou škálu motorových možností, včetně benzínových a naftových motorů, které se pohybují od 1.8litrového čtyřválce až po 5.5litrový V8. W211 je vybaven pokročilými funkcemi, jako jsou vzduchové odpružení AIRMATIC, systém COMAND a množství bezpečnostních prvků.
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes Classe E W211, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou, v interiéru na straně řidiče a v zavazadlovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektro‑mechanických systémů.
Rozdělení pojistek podle umístění a funkce
Pod kapotou bývá umístěna hlavní pojistková skříňka, která chrání klíčové elektrické okruhy motoru, palivového systému a řízení. Někdy bývá druhá skříňka v interiéru na straně řidiče, která zahrnuje pojistky pro ovládání stěračů, osvětlení palubní desky a další komfortní prvky. V některých konfiguracích se třetí skříňka nachází v zavazadlovém prostoru a slouží k ochraně elektrických obvodů spojených s elektro‑posilovačem zavazadlového prostoru, zadním světlem a systémem vyhřívání skla.
Klíčové tipy pro identifikaci a výměnu pojistek
- Vždy používejte pojistky se stejnou ampérovou hodnotou, kterou uvádí schéma, aby se zabránilo poškození elektrických systémů.
- Nechte si připravené čísla pojistek pro nejčastější okruhy: motor, řízení, osvětlení, klimatizace a elektrické stěrače.
- Při výměně postupujte pomalu a zkontrolujte, zda pojistka dobře došla na své místo a klikla.
- Pokud došlo k opakovanému vyhoření pojistky, je možné, že problém je v jiném komponentu - v takovém případě je vhodné diagnostikovat systém pomocí odpovídajícího OBD nástroje.
Specifická okruhová zaštita pro okna a komfortní systémy
V některých verzích W211 jsou pojistky pro provoz elektrických oken a jejich výbavu (např. výklopná zrcátka s elektrickým nastavením, zvedače oken) zahrnuty do menších pojistkových modulů. Je důležité, aby pojistky pro okna měly adekvátní ampéráž, která zaručuje stabilní provoz motorů oken a řízení jejich pohybu bez přerušení či pádu napětí.
Schémata obvykle uvádějí:
- Čísla pojistek a jejich ampérové hodnoty pro jednotlivé okruhy.
- Rozhraní a komponenty chráněné těmito pojistkami (např. motory oken, relé, spínače).
- Fáze zapojení a spojení k napájení, která zajišťují správnou funkci ovládání oken a komfortních funkcí vozu.
Postup při kontrole schémat a náhradě pojistek
- Najděte konkrétní skříňku podle místa (pod kapotou, interiér řidiče, zavazadlový prostor) podle schémat.
- Identifikujte vyhořelou pojistku podle čísla a ampérové hodnoty.
- Vyjměte starou pojistku a vložte novou stejné hodnoty.
- Zkontrolujte napájecí obvod a funkčnost okna a dalších systémů po výměně.
Je důležité mít na paměti, že schémata pojistek mohou mírně lišit v závislosti na konkrétní konfiguraci vozu (benzínový nebo naftový motor, vybavení výbavou). Proto je vhodné vždy konzultovat konkrétní list schémat pro daný vůz a rok výroby.

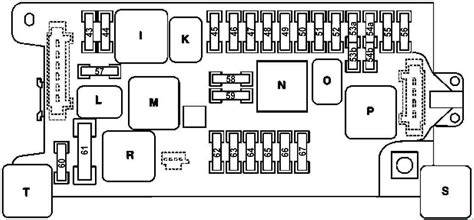

Obrázek schématu hlavní pojistkové skříňky pod kapotou s vyznačením klíčových pojistek.

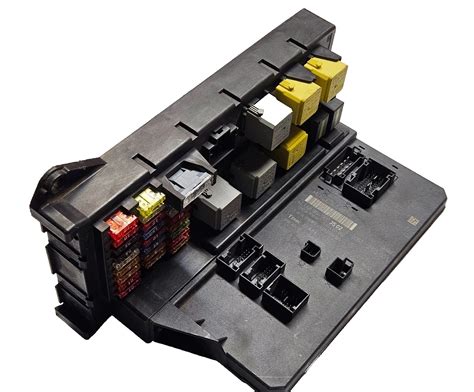

Schéma druhé pojistkové skříňky v interiéru ukazující pole pro ovládání oken, světel a rozhraní palubní desky.
Vhodné doplňky, které zvyšují informativnost článku, mohou být doprovodné tabulky s konkrétními čísly pojistek a ampérovými hodnotami pro jednotlivé verze motorů. Pokud je k dispozici detailní seznam z konkrétního ročníku, lze jej do článku vložit formou tabulky.
