Mercedes-Benz Vaneo w414 je kompaktní MPV, které bylo vyráběno v letech 2001 až 2005. Tento model byl navržen na základě platformy třídy A, což mu poskytovalo výhodu v podobě vyšší prostornosti a flexibility interiéru. Vaneo je ideální pro rodiny nebo podnikatele, kteří potřebují spolehlivé a praktické vozidlo. K dispozici bylo několik motorových variant, včetně benzínových a dieselových motorů, které poskytovaly různé úrovně výkonu a efektivity.
Tato stránka zobrazuje schéma pojistkové skříně pro Mercedes-Benz Vaneo w414, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříň se v tomto modelu typicky nachází v prostoru pod palubní deskou a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému.
Zapojení zásuvky tažného zařízení a přívěsů
Správné elektrické zapojení zásuvky tažného zařízení je nezbytné pro bezpečný provoz přívěsu, obytného vozu nebo nosiče. 7pólová zásuvka (ISO 1724) je standardní volba pro přívěsy a nosiče kol - přenáší základní světelné funkce. Pravý směrový ukazatel (blinkr) a levé obrysové světlo tvoří základní funkce, které vyžadují spolehlivé zapojení.
13pólová zásuvka rozšiřuje funkcionalitu o samostatné napájecí větve a řadu dalších signálů. Pokud má vozidlo jednu verzi zásuvky a přívěs druhou (např. auto 7 pólů a přívěs 13 pólů), lze použít adaptéry 7→13 nebo 13→7. Adaptéry přenášejí pouze kompatibilní funkce - např. nedostatečný průřez vodičů → zahřívání a pokles napětí. Neodizolované spoje → koroze. Zapojení bez relé pro trvalé napětí → vybíjení autobaterie.
Možnosti a nabídka kabelových svazků
V naší nabídce najdete hotové kabelové svazky, zásuvky a adaptéry vhodné pro většinu osobních i užitkových vozidel. Volba mezi 7pólovou a 13pólovou zásuvkou závisí na tom, jaké funkce od přívěsu očekáváte. Pro běžné přívěsy postačí 7pólová zásuvka; pro obytné přívěsy, karavany nebo pokud potřebujete trvalé napájení či couvací osvětlení, je vhodná 13pólová zásuvka.
Schéma a schématické poznámky
Schémata pojistkové skříně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité dodržet výrobní specifikace a používat správné hodnoty pojistek pro konkrétní okruhy-např. světla, zapalování, palubní elektroniku apod. Pro správnou funkci je nutné zkontrolovat kontinuitu a izolaci spojů a případně doplnit chybějící relé pro spínání trvalého napětí.
Tažné zařízení Mercedes Vaneo - W414 (10/2002 - 2005) | SVC Group
Praktické tipy pro údržbu elektrických systémů
- Vždy používejte náhradní pojistky se stejnou ampérovou hodnotou dle schémat, aby nedošlo k poškození elektrického systému.
- Dbejte na správné zapojení identifikovaných vývodů v motorovém prostoru i pod palubní deskou.
- Při používání adaptéru z 7pólové na 13pólovou zásuvku sledujte, zda jsou přenášeny pouze kompatibilní funkce - zabráníte tak nadměrnému proudovému zatížení a ztrátám napětí.
- Při dlouhodobém provozu s tažným zařízením zkontrolujte teplotu vodičů a případně vyměňte poškozené spoje, abyste předešli korozi a ztrátě kontaktu.
Rozšířená doporučení pro Vaneo
Mercedes-Benz Vaneo vyžaduje pečlivý dohled nad elektrickým systémem, zejména pokud používáte přívěs s dodatečným napájením nebo obytný vůz. Správná volba zásuvky a kvalitní kabeláž zajistí bezpečný a spolehlivý provoz bez rizika vybití baterie či přetížení elektrických obvodů.

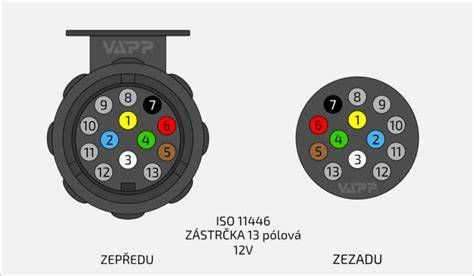

Tabulka: Porovnání 7pólové a 13pólové zásuvky
| Typ zásuvky | Funkce | Napájecí větve | Vhodné pro |
|---|---|---|---|
| 7pólová ISO 1724 | Světla vpředu, vzadu, tažné světlo, signalizace brzd | Základní | Běžné přívěsy |
| 13pólová | Navíc napájení pro obytné zařízení, couvací světla, trvalé napájení | Rozšířené | Obytné přívěsy, karavany |
