Planetová převodovka, známá také jako planetová převodovka, je sofistikovaný a vysoce účinný převodový systém, který přenáší točivý moment prostřednictvím kompaktního a soustředného uspořádání převodů. Je navržena tak, aby poskytovala vysokou hustotu točivého momentu, spolehlivé řízení pohybu a hladký provoz na kompaktním půdorysu.
1. Základní součásti a jejich role - Sluneční ozubené kolo (Sun Gear): Centrální ozubené kolo, které přijímá vstupní energii z motoru.
- Planetární ozubená kola (Planet Gears): Několik malých ozubených kol, které obíhají kolem slunečního kola; montují se na nosič.
- Kruhové kolo (Ring Gear): Vnější ozubené kolo s vnitřními zuby, které bývá v záběru s planetovými koly.
- Nosný díl (Planetary carrier): Drží planetová kola a může sloužit jako výstupní hřídel v závislosti na konfiguraci.
2. Jak planetová převodovka funguje - Když se na centrální kolo dodá energie, otáčí se a pohání planetová kola, která jsou v záběru mezi centrálním kolem a kruhovým kolem.
- Planetová kola se otáčejí kolem centrálního kola a také kolem středu převodovky - podobně jako planety obíhají kolem Slunce, odtud název.
- V nejčastější konfiguraci se sluneční kolo otáčí, planetová kola obíhají, a nosič přenáší výstupní pohyb. Kruhové věncové kolo bývá zablokováno pro dosažení redukce rychlosti a nárůstu točivého momentu.
- V jiných konfiguracích může být nosič pevný a sloužit jako momentové rameno, což umožňuje reverzní rotaci nebo vyvažování momentu.
3. Významné výhody planetových převodovek - Schopnost rozložit zatížení na více planetových soukolí, což zvyšuje nosnost a spolehlivost.
- Vysoká hustota točivého momentu díky sdílení zátěže mezi několika koly.
- Vyšší účinnost a delší životnost při provozu s vysokým zatížením.
- Nižší pravděpodobnost selhání převodovky díky distribuovanému zatížení.
4. Variabilita převodových poměrů
- Když se na centrální kolo dodá energie, otáčí se a pohání planetová kola, která jsou v záběru mezi centrálním kolem a kruhovým kolem.
- Planetová kola se otáčejí kolem centrálního kola a také kolem středu převodovky - podobně jako planety obíhají kolem Slunce, odtud název.
- V nejčastější konfiguraci se sluneční kolo otáčí, planetová kola obíhají, a nosič přenáší výstupní pohyb. Kruhové věncové kolo bývá zablokováno pro dosažení redukce rychlosti a nárůstu točivého momentu.
- V jiných konfiguracích může být nosič pevný a sloužit jako momentové rameno, což umožňuje reverzní rotaci nebo vyvažování momentu.
3. Významné výhody planetových převodovek - Schopnost rozložit zatížení na více planetových soukolí, což zvyšuje nosnost a spolehlivost.
- Vysoká hustota točivého momentu díky sdílení zátěže mezi několika koly.
- Vyšší účinnost a delší životnost při provozu s vysokým zatížením.
- Nižší pravděpodobnost selhání převodovky díky distribuovanému zatížení.
4. Variabilita převodových poměrů
Planetové převodovky nabízejí všestranné převodové poměry díky možnosti úprav počtu zubů na centrálním kole a na věnci. Tento poměr lze konfigurovat pro vícestupňové planetové převodovky, které umožňují velmi vysoké násobení točivého momentu při stále kompaktní velikosti.
5. Aplikace a možnosti konfigurací
Planetové převodovky umožňují různé vstupní a výstupní konfigurace: pokud je stěna nebo plošina držena v klidu, lze měnit původ výstupního momentu a jeho zdroj. Díky chytré a kompaktní konstrukci nacházejí široké uplatnění v automobilovém průmyslu, robotice, obnovitelných energiích, letectví a kosmonautice, průmyslové automatizaci a dalších odvětvích.
6. Praktické poznámky o konstrukcích a výběru
Celkové vlastnosti planetových převodovek vychází z jejich schopnosti rozkládat zatížení a efektivně přenášet točivý moment na malé velikosti. Při návrhu je důležité zvážit počet planet, materiály, chladicí řešení a typ výstupního nosiče, který bude odpovídat specifickým požadavkům na výkon a dynamiku systému.

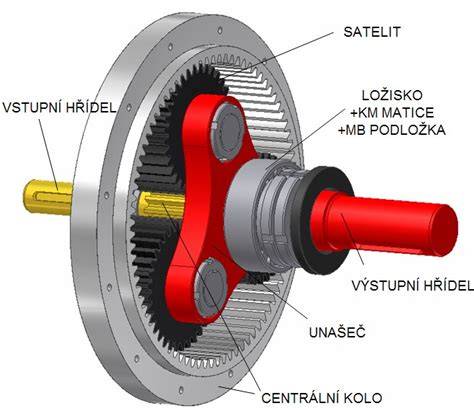

Princip planetových převodovek APEX DYNAMICS
Přehled klíčových výhod a praktických implikací
- Vysoká hustota točivého momentu při malém objemu
- Flexibilita konfigurací vstupu/výstupu
- Vysoká účinnost i při vysokém zatížení
- Možnost vícestupňových převodů pro extrémní násobení momentu
| Komponenta | Funkce | Důsledek pro výkon |
|---|---|---|
| Sun Gear | Přijímá energii | Inicializuje otáčení systému |
| Planet Gears | Obíhají kolem Slunce | Rozdělují zatížení |
| Ring Gear | Vnější kolo s vnitřními zuby | Umožňuje kontakt s planetami |
| Carrier | Drží planety a slouží jako výstup | Konečný pohyb a točivý moment |
