Splnění kritérií energetické náročnosti budov vyžaduje věnovat zvýšenou pozornost spotřebě energií, které vyvolává větrání. Návrh větrání ovlivňuje více předpisů. Kvalita vnitřního vzduchu v rodinných domech a bytech je velmi důležitá, protože v nich trávíme nejvíce času. Tato kvalita závisí na kvalitě vnějšího ovzduší a především na intenzitě větrání. Čím více větráme a čím více přivádíme venkovního vzduchu, tím lepší vnitřní prostředí v budovách máme, ale zároveň se zvyšuje spotřeba energie. V posledních letech se snažíme o co nejvyšší energetické úspory, což je v rozporu s požadavkem na intenzivní větrání. Pro správné navrhování a provozování budov je nezbytné optimalizovat návrh větrání s ohledem na energetické úspory, přičemž klíčovou roli hraje znalost předpisů pro větrání obytných budov.
Legislativní rámec a základní požadavky na větrání
Stavební zákon č. 183/2006 Sb. v platném znění a novější stavební zákon č. 283/2021 Sb. tvoří základní legislativní rámec. Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby, ve znění pozdějších předpisů, ve svém § 11 definuje požadavky na denní a umělé osvětlení, větrání a vytápění. Tato vyhláška stanovuje, že obytné místnosti musí mít zajištěno dostatečné větrání venkovním vzduchem, a to buď přirozeným, nebo nuceným větráním.
Minimální množství vzduchu a kvalita vnitřního prostředí
Pro větrání pobytových místností musí být zajištěno minimální množství vyměňovaného venkovního vzduchu 25 m³.h⁻¹ na osobu, nebo minimální intenzita větrání 0,5 h⁻¹. Jako ukazatel kvality vnitřního prostředí slouží koncentrace oxidu uhličitého (CO₂), jejíž hodnota ve vnitřním vzduchu by neměla překročit 1500 ppm. V místnostech, kde jsou instalovány spotřebiče paliv, je nezbytné zajistit přívod venkovního vzduchu minimálně v rozsahu průtoku spalovacího vzduchu pro jmenovitý výkon a typ spotřebiče.
Doporučené metody větrání

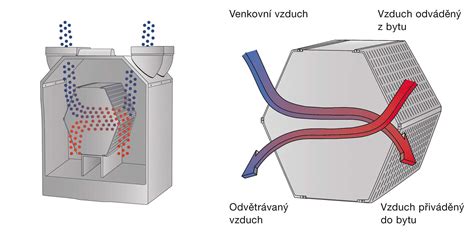

Pro větrání obytných budov se doporučuje použití nuceného podtlakového větrání, hybridního větrání nebo nuceného rovnotlakého větrání. Přívod vzduchu spárami oken pro budovy s novými a rekonstruovanými okny podle příslušných norem již není dostačující. Větrání infiltrací, tedy přívod vzduchu spárami uzavřených oken, je povoleno pouze u budov, kde není možná výměna původních oken za nová těsná okna.
Normy a doporučení pro intenzitu větrání
Základním požadavkem, jak je uvedeno v tabulce č. 1, je zajištění trvalého větrání s intenzitou větrání 0,3 h⁻¹ v obytných prostorech (pokoje, ložnice apod.) a kuchyních. Pro vyšší požadovanou kvalitu vnitřního vzduchu se doporučuje intenzita větrání 0,5-0,7 h⁻¹. V ostatních prostorách (předsíně, technické místnosti, chodby aj.) je nutné zajistit průtok přiváděného (případně čerstvého) vzduchu v závislosti na účelu a vybavení místností.
Definice a kritéria pro dimenzování přívodu vzduchu
Intenzita větrání je definována jako poměr objemového průtoku přiváděného čerstvého venkovního vzduchu k objemu vnitřního větraného prostoru. Jako doplňující kritérium pro dimenzování přívodu vzduchu norma uvádí minimální dávku čerstvého vzduchu pro osoby, a to minimálně 15 m³.h⁻¹ na osobu, s doporučením 25 m³.h⁻¹ na osobu. Vždy však musí být splněn požadavek na minimální intenzitu větrání.
Větrání v době nepřítomnosti a odvod vzduchu
Norma připouští, že v době, kdy obytné budovy nejsou dlouhodobě užívány (dovolené, víkendy), může být provoz s nižší intenzitou větrání 0,1 h⁻¹, vztaženou k celkovému vnitřnímu objemu bytu či rodinného domu. Větrání obytných budov musí rovněž zajistit odvod vzduchu z místností se zdrojem škodlivin (pachy, vlhkost, látky vznikající při vaření apod.), tedy především z toalet, koupelen a kuchyní. Průtok odváděného vzduchu při trvalém větrání by měl odpovídat průtoku přiváděného vzduchu stanovenému podle požadavku na intenzitu větrání (tab. č. 1).
Doporučený odvod vzduchu z kuchyně by měl odpovídat průtoku přiváděnému. Vzduch z obytných místností se doporučuje odvádět přes hygienické zázemí. Poměr průtoků odváděného vzduchu z WC a koupelny by se měl pohybovat v poměru 1:2. Pro intenzivní větrání hygienického zázemí a kuchyní slouží nárazové odsávání podle požadavků uvedených v tab. č. 1.
Specifické požadavky a normy
Venkovní vzduch je přiváděn do obytných místností (obývací pokoje, dětské pokoje, ložnice) a kuchyní, odvod vzduchu se předpokládá z hygienického zázemí, popř. z kuchyně. Větrací systém musí zajistit převod vzduchu z obytných místností do prostoru hygienického zázemí. Pro tento účel slouží převáděcí otvory (např. spáry pod dveřmi, nebo stěnové otvory), které by měly být dimenzovány na rychlost proudění v čistém průřezu menší než 0,5 m/s. Nad varnými plochami v kuchyních se doporučuje instalovat pro nárazové větrání odsávací zařízení a odvod vzduchu řešit samostatným vzduchovodem.
Norma ČSN 73 0540-2 a její dopady
Norma ČSN 73 0540-2 Tepelná ochrana budov rozlišuje požadavky na intenzitu větrání podle toho, zda je místnost užívána či nikoli. V době, kdy místnost není užívána, doporučuje nejnižší intenzitu větrání v místnosti takovou, aby byla vyšší nebo rovna doporučené nejnižší intenzitě větrání. Nestanoví-li zvláštní předpis a provozní podmínky odlišně, platí, že doporučená nejnižší intenzita větrání v místnosti pro dobu, kdy není místnost užívána, je 0,1 h⁻¹. V době, kdy místnost je užívána, se požaduje intenzita větrání v místnosti taková, aby byla minimálně rovna požadované intenzitě větrání a maximálně rovna 1,5násobku této hodnoty.
Požadovaná intenzita větrání v užívané místnosti je přepočtená z minimálních množství potřebného čerstvého vzduchu stanovených ve zvláštních předpisech. Pro obytné a obdobné budovy se podle této normy požadovaná intenzita větrání, přepočtená z minimálních množství potřebného větracího vzduchu, obvykle pohybuje mezi hodnotami 0,3 až 0,6 h⁻¹. Předpisy a doporučení se shodují na dávce větracího vzduchu 25 m³.h⁻¹ na osobu a na intenzitě větrání kolem 0,5 h⁻¹.
Srovnání požadavků a doporučení
Srovnání požadavků na odvod vzduchu z kuchyní, koupelen a toalet je uvedeno v tabulkách. Vyhláška č. 6/2003 Sb. a další související předpisy specifikují požadavky na větrání obytných budov, přičemž zohledňují počet osob v místnostech, intenzitu větrání a také užívání či neužívání prostor.
Vliv větrání na kvalitu vnitřního prostředí a zdraví
Kvalita prostředí budov má rozhodující vliv na pohodu nebo dokonce zdravotní stav člověka. Proto jsou sledovány přípustné hodnoty jednotlivých faktorů prostředí, stanoveny jejich limity, postupy pro měření a hodnocení. Jedná se o soubor fyzikálních, chemických a biologických faktorů - tepelně vlhkostní podmínky, proudění vzduchu, prašnost, osvětlení, hluk a vibrace, elektrická a elektromagnetická pole, koncentrace chemických látek v ovzduší i případná mikrobiální kontaminace. Všechny tyto faktory jsou ovlivněny činností člověka i samotnou stavbou.
CO₂ jako indikátor kvality vzduchu
Obecné kritérium pro stanovení nezbytného množství větracího vzduchu v bytech vychází z produkce CO₂ vydechovaného člověkem (Pettenkoferovo kritérium). Při produkci 20 l/(h·os), bez dalšího vnitřního zdroje, při venkovní koncentraci 0,03 % CO₂ a požadované vnitřní 0,1 až 0,15 % CO₂ vychází přibližně 15 až 25 m³·hod⁻¹ přiváděného venkovního vzduchu na osobu. Tento výpočet je používán i v jiných zemích, přesto se jednotlivé požadavky na větrání bytů liší.
Tepelná pohoda a její parametry
Tepelné podmínky mají mnohem větší vliv na subjektivní pocit pohody, míru odpočinku i produktivitu práce než nežádoucí škodliviny či obtěžující hluk. Pro zajištění tepelné pohody je nezbytný vyrovnaný stav toku tepla mezi člověkem a prostředím. V předpisech jsou proto stanoveny limitní hodnoty pro teploty, proudění a relativní vlhkost vzduchu ve vnitřním prostředí.
Teplota v obytných místnostech bytových domů by se měla v zimě pohybovat v rozmezí 22 ± 2 °C, v létě by neměla přesáhnout 26 °C. Povrchové teploty vnitřních ploch by se neměly od výsledné teploty v místnosti lišit o více než ± 2 °C. Nelze zajistit optimální tepelně vlhkostní stav prostředí, který by vyhovoval všem přítomným lidem, jelikož vnímání teploty je individuální.
Rychlost proudění vzduchu a vlhkost
Rychlost proudění vzduchu by se měla pohybovat v rozmezí 0,1 - 0,2 m·s⁻¹. Vyšší rychlost proudění, nad 0,25 m·s⁻¹, může způsobit pocit průvanu a nepohody, případně i zdravotní potíže, zejména v létě při intenzivním pocení. Optimální hodnoty relativní vlhkosti vzduchu pro lidský organismus se pohybují kolem 40 % (30 - 50 %). Nižší vlhkost, pod 20 %, může negativně působit na lidský organismus vysycháním sliznic a ztrátou jejich obranyschopnosti. Pravidelné větrání pomáhá udržet přijatelnou vlhkost vzduchu i v zimním období, kdy je obsah vlhkosti ve vzduchu obvykle nízký.
Větrání v specifických prostorech
Pro intenzivní větrání hygienického zázemí a kuchyní slouží nárazové odsávání podle požadavků uvedených v tabulce NA.1. Odsátý vzduch je hrazen buď přisáváním větracími otvory, nebo zvýšeným přívodem vzduchu větrací jednotkou.
Větrání garáží
Jednotlivé i řadové garáže lze větrat podtlakově (nuceným odvodem a přirozeným přívodem vzduchu). Odváděcí vyústka s ventilátorem se umísťuje pod stropem, přiváděcí otvor je v protilehlé stěně u podlahy. Odváděcí ventilátor musí být v provozu po celou dobu pobytu osob v garáži.
