Pásové dopravníky vyžadují spolehlivý a efektivní pohon pro zvládnutí vysokých výkonů v těžebním a průmyslovém prostředí. Tato práce se zabývá koncepčním návrhem dvoutoké (dvoutoké) převodovky a následnou kontrolou vybraných konstrukčních uzlů pomocí metody konečných prvků v softwaru Ansys Workbench, s důrazem na souvislosti mezi jízdní dynamikou vozidla a rozměrovým uspořádáním převodovky v rámci zástavbového prostoru.
Teoretický základ řadicích ústrojí a současné dvoutoké převodovky
První část práce je věnována teorii řadicích ústrojí v automobilech a následnému rozboru již dostupných dvoutokých převodovek. Gearboxes are a common part of machinery. Belt conveyors are no exception. Tato pasáž stanovuje rámec pro porozumění činností dvoutokých převodovek a jejich vlivu na jízdní dynamiku a rozměry, které jsou klíčové pro výběr koncepce.
Celá problematika zahrnuje obecné pojetí převodových mechanismů a postupné konkretizování směrem k aplikaci v pásových dopravnících. Představuje obecné pojetí převodových mechanismů a postupně konkretizuje problematiku směrem k vhodné aplikaci s uvážením umístění poháněcí stanice a typu používaných převodovek v pásových dopravnících.
Výběr koncepce a východiska pro návrh
Na základě zvoleného vozidla a jízdních odporností se stanovuje odstupňování převodovky, které má vliv na jízdní dynamiku vozidla. S ohledem na zástavbový prostor je pak navrženo koncepční uspořádání převodovky. Dále se práce zabývá základním konstrukčním návrhem a výpočty jednotlivých funkčních částí převodového ústrojí.
Konkrétně pro pásové dopravníky s vyššími nároky na výkon je vybrána vhodná koncepce pro převodovku a je popsán postup od volby typu až po rozměrové ukazatele, které umožní optimální integraci do strojního zařízení.
Typ převodovky a koncepční návrh
Vybráný typ koncepce je kuželočelní reduktor s uvedením třístupňového uspořádání. Pomocí pevnostního výpočtu jednotlivých komponent a volbou vhodné koncepce je prezentován možný koncepční návrh třístupňového kuželočelního reduktoru. Tento postup zahrnuje posouzení nosných prvků a jejich dimenzování vzhledem k provozním podmínkám.
V rámci návrhu se zohledňují běžně využívané normy ISO 6336:2019 a ISO 10300:2023, které určují požadavky na výkon, životnost a spolehlivost převodových uzlů. Dále jsou výsledky podloženy informacemi z dalších softwarů a referenčních zdrojů, které doplňují modelovou validaci.
Konstrukční návrh a výpočty
Práce popisuje základní konstrukční návrh jednotlivých funkčních částí převodového ústrojí a provádí jejich výpočty. Do výpočtů zahrnujeme dynamické a statické posouzení, boční namáhání, torzní tuhost a přípustná napětí v koncepčních kontaktech. Tím se vytváří referenční model pro konstruktéry, který umožňuje standardizaci návrhových postupů v oboru.
Pro kontrolu vybraných konstrukčních uzlů je použitá metoda konečných prvků (FEA) v softwaru Ansys Workbench. Tato analýza zajišťuje, že navržené komponenty vyhovují požadavkům na pevnost a tuhost při očekávaných provozních podmínkách a zástavbě.
Rozměry, rozteče a technické detaily
Rozměrové ukazatele a odstupňování převodovky jsou navrženy s ohledem na délku, výšku a šířku zástavbového prostoru pásového dopravníku. Zpracování zahrnuje volbu kuželového a planetárního uspořádání, kontaktní géometrie, vnitřní počet zubů, modul a tlakové poměry v diferenciálním kontaktu. Tyto parametry určují smysluplné rozměry a pevnostní hranice pro následný návrh těles a příslušenství.
Celková koncepce vychází z praktických požadavků na instalaci a údržbu, včetně přístupu k ložiskům, olejovým kanálům a demontážním postupům pro servis. Vychází také z provozních podmínek těžebního průmyslu a specifických jízdních odporem vozidel, pro která je převodovka určena.
Kontrola a validace
Poslední část práce se zabývá korekcí a validací vybraných uzlů prostřednictvím finite element analysis (FEA) v programu Ansys Workbench. Kontrola zahrnuje porovnání výsledků se standardními normami a zajištění, že koncepční návrh vyhovuje požadavkům na pevnost, tuhost a bezpečnost provozu.
Praktická ilustrace a vizualizace

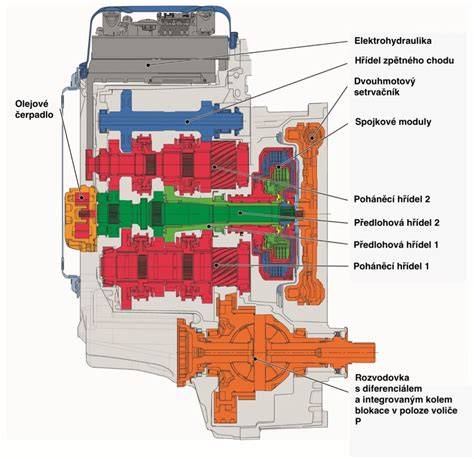

Níže uvedené vizualizace a ilustrace doplňují text a poskytují rychlý náhled do koncepčního uspořádání dvoutoké převodovky, jejího rozměrového návrhu a činností v provozních podmínkách.
58166 - LINDE H 20 T - LPG WWW.CHUF.COM
Tabulky a datové shrnutí
V souvislosti s koncepčním návrhem jsou shrnuty klíčové parametry a vstupní hodnoty pro třístupňový kuželočelní reduktor. Tabulka níže uvádí orientační hodnoty modulů, počet zubů a přibližné poměry jednotlivých stupňů, které slouží jako výchozí bod pro další podrobné výpočty a detailní rozměrové návrhy.
| Stupeň | Počet zubů | Modul | Převodový poměr |
|---|---|---|---|
| 1. stupně | 25 | 6 | 1:3,5 |
| 2. stupně | 40 | 6 | 1:2,2 |
| 3. stupně | 60 | 6 | 1:1,8 |
Zdroj údajů vychází z koncepčního návrhu a standardů ISO a z dalších používaných softwarových nástrojů, které slouží k validaci konstrukčních uzlů.
