Nefunkční zámek dveří Škoda Octavia I — složení a oprava

Nejdou mi otevřít zadní dveře v Octavia I, zevnitř ani zvenku, když táhnu vevnitř za kliku, tak jede nahoru čudlík, ale neslyším žádný klik v mechanismu dveří. Lanko je asi v pořádku když vyjíždí čudlík, asi je něco špatně s tím mechanismem či jeho motorkem.

Co může být příčinou

• Kamos mi radil, že je buď v háji ten motorek, nebo do něj nejde elektrika.
• Častá závada je, že odjede mikrospínač dveří.
• Mikrospínač způsobuje většinu problémů se zamykáním dveří!
• Autoservis tuto závadu řeší výměnou celého zámku. Oprava tak přijde, až na několik tisíc. A však jde to i jinak.
• Při odemykání nebo zamykání ve dveřích není nic slyšet. Ze začátku této závady se občas stalo že dveře se odemkly nyní to je už úplně mrtvé.

Příznaky a první kontroly

Při otevření dveří nám nesvítí interiérové světlo. A nepípají světla, když jsou zapnutá... Pokud Vám zámek stále zlobí nezbývá nic jiného než koupit nový.

Mám centrál, při odemykání nebo zamykání ve dveřích není nic slyšet. Nejdříve rozebereme dle známého postupu tapecířung.

Demontáž výplně dveří a přístup k zámku

• Toto jsem řešil v zimě u tátovy Octavie 1997... snažil jsem se co nejcitlivěji oddělat výplň dveří (až na jeden šroubek jsem se ke všem nějak dostal po vyndání sedaček a plastů kolem) a poté se mi podařilo otevřít dveře tahem za lanko.
• Po obvodu dveří jsou asi 6 hvězdiček na které nemám přístup, ale jak říkám, ty hvězdičky tam drží v plastu který je zasunut do karoserie dveří.
• No však sundat gumu aby se šlo dostat k těm hvězdičkám ne?
• Nejdříve rozebereme dle známého postupu tapecírung. Odcvakneme krytku zámku.

Složité části a varování při manipulaci

Pozor nesmíme ho vyšroubovat úplně! Klíčem otočíme doprava a zámek vysuneme ven. Povolíme dva šrouby speciálním nástavcem označení M8. Ničím jiným než tímto "tisícihranem" M8 to nezkoušejte povolit.

Varování, zpětná montáž: Než vložíte vložku zámku do dveří nejdříve si nastavte zdvih kliky a několikrát vyzkoušejte zavřít a otevřít. Pokud je lanko moc napnuté dveře se zaseknou a musíte lanko odháknout, pokud již máte vložku vloženou tak se k tomu nedostanete a dveře neotevřete.

Oprava mikrospínače (levnější alternativa k výměně zámku)

Pokud nesvítí stropní světlo a nejde signalizace rozsvícených světel je třeba vyndat mikrospínač ze zámku, odštípneme oba kablíky od mikrospínače teď je třeba demontovat mikrospínač ze zámku.

Mikrospínač drží na dvou umělohmotných nýtech v zámku zezadu to roznýtování odstraníme a mikrospínač vyjmeme ven. Na tom mikrospínači odejde ten spínací čudlík prostě se časem obrousí seženeme tedy jiný mikrospínač a provedeme výměnu té vrchní části mikrospínače.

Nový mikrospínač uprostřed rozebereme a použijeme jenom hlavici. A novou hlavici přendáme a přilepíme na původní mikrospínač. Pokud možno utěsníme, aby se do něj nedostaly nečistoty.

Mikrospínač opatrně za pomoci slabého šroubováku rozpůlíme a to též provedeme s tím novým mikrospínačem po té nasadíme vrchní část nového mikrospínače na spodní část starého mikrospínače a mikrospínač vrátíme zpět na původní místo v zámku - uchytíme buď lepením nebo znovu roztavením těch umělohmotných nýtů nyní už jen naletujeme a izolujeme dráty a je hotovo zámek lze opět vrátit do dveří.

Komplexnější oprava zámku (demontáž, čištění, kontrola desky a motorku)

Pokud zámek nejde vůbec či si dělá co chce je třeba se do něj kouknout vyndat ze zámku pružinu viz foto dále vytočíme dva torxový šrouby jenž drží oba díly zámku - T8 a T20 teď vycvakneme na každý straně umělohmotný zajištění a zámek rozpůlíme - tu mechanickou část očistíme a promažeme.

Nyní je třeba vytočit 7 torxových šroubů jenž drží vrchní dekl zámku a dekl sundat -T8. Uvnitř toho zámku se nalézá samotný motor centrálu a plošný spoj s mikrospínači.

Vyndáme umělohmotný mechanismus viz foto ten můžeme očistit a promazat po té si vyndáme celý ten plošný spoj i s motorkem, proměříme funkci všech mikrospínačů pokud bude nějaké špatné dáme nový, dále důkladně proletujeme veškerý spoje - na desce se mohou nalézat studené spoje a pak si zámek dělá co chce.

Dále s kontaktů odpojíme samotný motorek a ty kontakty očistíme od oxidace nyní je třeba vše poskládat při tom dáváme pozor aby jste vše složili správně a aby vše nacvaklo tam kam má po té co poskládáme obě půlky zámku vyzkoušíme před montáží do vozu jeho funkci a to jak mechanickou tak i elektrickou pokud je vše OK.

Detailní postup vyjmutí vložky zámku a manipulace s miskou

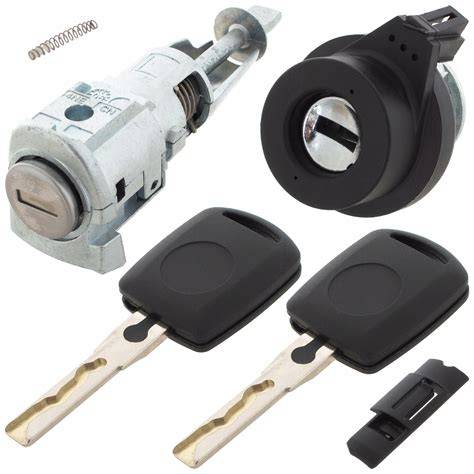

• Odcvakneme krytku zámku. Povolíme další šroubek, který drží vložku zámku při tom musíme držet kliku nahoře.
• Klíčem otočíme doprava a zámek vysuneme ven.
• Pokud Vám vypadla miska zajišťující vložku zámku vyndáme jí z útrob dveří a vyndáme zámek a nasadíme zpět. Miska funguje tak že šroub který utahujeme s ní hýbe a ta pak v určité poloze zajistí vložku zámku.
• Miska je nahoře zasunutá pod kouskem plastu takže jí tam musíte dostat a poté opět povolit šroubek aby šla vložka zámku vložit. Je to trošku gynekologie, ale dá se to.

Náhradní díly a doporučení

Doporučuji buď vrakoviště, kde se dá sehnat okolo 500Kč. Pokud Vám zámek stále zlobí nezbývá nic jiného než koupit nový.

Praktická rada pro nouzové otevření dveří

Někteří pak zámek zevnitř vyrubají ven, ale to není potřeba stačí vzít plát z pilky na železo a zevnitř dveří lanko vedoucí k venkovní klice odříznout, dveře pak otevřete zevnitř!!!

Popis funkcí jednotlivých kontaktů v zámku

1. - zjišťuje zda jsou dveře odemknuté nebo zamknuté.
2. - zpětné hlášení o zamknutí do SafeLock (SuperLock).
3. - sepne při otočení klíčku v zámku do polohy odemknuto.
4. - sepne při otočení klíčku v zámku do polohy zamknuto.

Časté dotazy z praxe

Nejsem si jistý, co by pomohlo sundat gumy okolo dveří... já se potřebuji dostat do dveří, a tam je po obvodu asi 6 hvězdiček na které nemám přístup.

Jak se to tedy rozebírá? Fakt se tam nedá dostat? Pokud vyjíždí čudlík je problém v samotném mechanismu.

Tipy pro montáž a testování před finálním zavřením

Než vložíme vložku zámku několikrát vyzkoušíme dveře zavřít, pokud se zaseknou tak uvolníme lanko z kliky a dáme ho o kousek níž a měly by se dveře otevřít. Ideálně si to vyzkoušíme nanečisto, tím že zaklapneme zobáček v zámku z boku dveří. Až poté co půjdou dveře dobře zavírat vložíme vložku zámku a zajistíme utažením spodního šroubku a poté utáhneme horní šroubek (pokud ho tam máte).

Pokud máte osobní zkušenosti neváhejte je prosím sdílet v komentářích pod článkem.
