Nosný systém vozidla představuje strukturu, na kterou je upevněna karoserie a ve které působí velká část mechanických sil během provozu. V ní se v průběhu let měnily koncepce i používné materiály, přičemž dnešní osobní automobily dominují samonosné karoserii a rámový systém přežívá jen v určitém segmentu terénních a nákladních vozidel. V následujícím textu shrnuji hlavní rozdíly, výhody a nevýhody jednotlivých řešení a popisuji, jaké typy rámů a karoserií se dnes používají.
Co je nosný systém vozidla a jaké jsou jeho hlavní varianty
Nosným systémem vozu je rám, ke kterému jsou připevněny všechny ostatní celky: motor, převodovka, nápravy a ovládací prvky. Rám může tvořit nosný systém buď samostatně, nebo spolu s karoserií, která je případně „nadstavbou“ na rámu. Samonosná karoserie je skelet, v němž je pohon a nápravy usazeny přímo, a která zároveň zajišťuje veškerou tuhost a pasivní bezpečnost.
Rámová konstrukce
Rámová konstrukce bývá nejčastěji žebřinová a používá se zejména u terénních vozidel, pickupů a některých velkých SUV. Síly v terénních podmínkách se přenášejí hlavně rámem, čímž karoserií netřídí zbytečné namáhání. Rám umožňuje i snadnou úpravu a opravy, a umožňuje instalaci různých nadstaveb na zadní část vozu.
Historicky byly vozy rámy s páteřovým rámem, který býval centrální trubkou vedoucí od motoru k diferenciálu. Postupně se většina aut přesunula na samonosné karoserie, ale rámová konstrukce přežívá u některých typů vozidel zejména v terénním segmentu.
Samonosná karoserie
Samonosná karoserie je lehčí, protože nevyžaduje těžký rám. Absence rámu umožňuje nižší podlahu, více místa pro posádku a lepší jízdní vlastnosti díky menšímu počtu pružných spojů. Deformační zóny mohou být navrženy pro vyšší bezpečnost a optimální využití hmotnosti vozidla.
V moderním světě většina osobních aut a malých dodávek používá samonosnou karoserii. Karoserie nese samotnou pohonnou jednotku i nápravy a poskytuje potřebnou torzní tuhost.
Typy rámů a jejich specifika
- Páteřový rám - centrální trubka procházející vozidlem, často používaný ve starších modelech.
- Příhradový rám (žebřinový) - rám složený z více nosných prvků, který poskytuje vysokou torzní tuhost a je obvyklý u terénních a nákladních vozidel.
- Monokontrukce - dnes nejčastější u běžných osobních vozů a malých dodávek; karoserie sama nese pohon a nápravy a rám již není samostatnou součástí.
Proč přešla většina aut na samonosnou karoserii
Samonosná karoserie má několik hlavních výhod: nižší hmotnost vozidla vede k lepší spotřebě paliva a nižším emisím, nižší linie podlahy zvyšuje prostor pro posádku a zavazadla, a méně pružných spojů umožňuje plynulejší jízdní vlastnosti. Důležité jsou také možnosti navrhovat sofistikované deformační zóny pro zvýšení pasivní bezpečnosti.
Rámové konstrukce si nadále zachovaly své výhody v konkrétních segmentech: nejčastěji v terénních vozech, pick-upech a velkých SUV, kde lze rámové díly snadněji opravovat a kde je nutná vysoká odolnost vůči bočnímu a torznímu namáhání při jízdě v náročném terénu.
Praktické souvislosti a historický vývoj
Historické vozy často kombinovaly rám a karoserii na rámu, ale s postupem času mnoho výrobců konvertovalo na samonosné konstrukce. První samonosná Škoda byla 1000 MB z roku 1964; dříve se v mnoha modelech používal páteřový rám. Dnes jsou samonosné karoserie standardem ve většině osobních aut a malých dodávek, zatímco rámová konstrukce zůstává běžná u nákladních vozidel a specializovaných terénních vozidel, jako Jeep Wrangler nebo některé pick-upy.
Materiály nosného systému
Materiály používané pro nosné prvky se liší podle konstrukčního řešení. Klasické rámové konstrukce bývaly z ocelových plechů a výztuh, které poskytovaly potřebnou pevnost. U samonosných karoserií se volí lehčí, ale pevné materiály a kombinace oceli s hliníkem nebo kompozity v některých konstrukcích. Hlavním kritériem je tuhosta, pevnost v tahu a poměr hmotnosti ku stabilitě celé konstrukce.
Shrnutí klíčových rozdílů
- Rámová konstrukce - nosný rám zvládá veliké namáhání v terénu, snadná oprava a modifikace, vyšší hmotnost.
- Samonosná karoserie - lehčí a prostorově efektivní, lepší jízdní vlastnosti a bezpečnostní deformační zóny, nižší podlaha; slouží jako nosný a sekundární systém současně.

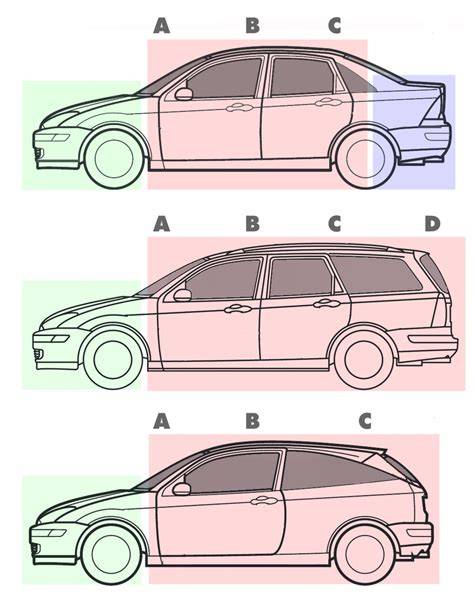

Pro vizuální orientaci mohou pomoci ilustrace zobrazující rozdíly v uspořádání rámu a karoserie, stejně jako modely starších a moderních vozů.
MOČOVÝ SYSTÉM - Vše co potřebujete vědět
Možnosti použití a praktické dopady pro konstrukci vozidel
Volba nosného systému ovlivňuje cenu, údržbu, možnost úprav a bezpečnostní profil vozu. Rámová konstrukce umožňuje specifické nadstavbové úpravy a snadnou výstavbu nákladových či terénních variant, zatímco samonosný systém optimálně vyvažuje výkon, spotřebu a prostor pro posádku.
Tabulka porovnání klíčových charakteristik
| Charakteristika | Rámová konstrukce | Samonosná karoserie |
|---|---|---|
| Hmotnost | Vyšší | Nižší |
| Namáhání v terénu | Správně rozkládá na rám | |
| Údržba a opravy | Snadná výměna rámu a nadstaveb | Opravy často složitější, ale jednodušší výměny části karoserie |
| Přizpůsobení nadstaveb | Omezené | Velmi flexibilní |
| Cena | Obvykle nižší v specifických segmentech | Obvykle vyšší kvůli sofistikovanější konstrukci |
Odkazy na historické a technické souvislosti
Historicky se používaly páteřové rámy u starších modelů, které byly nahrazeny samonosnou konstrukcí u většiny moderních aut. Rámové konstrukce přežívají hlavně u vozu pro extrémní terén a nákladní vozidla. Ilustrativní historické příklady zahrnují některé modely značky Škoda s páteřovým rámem až do 60. let a následný nástup samonosných konstrukcí v dalších generacích.
