Co je o-kroužek a proč je důležité pro spoje klimatizace
Pro spoje klimatizace je nutné použít speciální těsnění, tzv. o-kroužky. Jejich složení - materiál NBR nebo HNBR - odolává náročným podmínkám systémů. Sada gumových těsnění NBR, tzv. Gumové těsnění, tzv. Těsnicí gumové o-kroužky NBR - těsnění pro spoje autoklimatizace apod., balení 50 nebo 25 kusů - Dresselhaus. Univerzální těsnění vhodné pro různé systémy ve vozidlech. Gumové o-kroužky, sada 419 ks - Energy NE00323. Odolné vůči kyselinám, benzinu a olejům. Určeny např. O-kroužky odolné palivu, kyselině, oleji a teplotě do 120° C.
Typické rozměry a náhradní díly pro výměnu kondenzátoru klimatizace
Chystám se měnit kondenzátor klimy (chladič). Je v něm díra a ucházelo to navíc i u obou spojů k němu. A to mě zajímá. Při výměně je důležité vědět, zda v originálním chladiči jsou i O-kroužky (těsnění) k těm spojům. Pokud ne, jaké jsou jejich rozměry na dokoupení?
Rozměry originálního kroužku jsou 10,8×1,8 mm. Některé alternativy z obchodů: 10,5×2,0 mm. Materiál bývá BHN‑HNBR a vhodnost závisí na konkrétním modelu a roce výroby. Při hledání náhradních dílů se vyplatí vyzkoušet i těsnění s pastou a správnou tolerancí, aby došlo k rovnoměrnému dosedání a minimalizaci šikmého utěsnění.
Několik možností alternativ pro utěsnění: utěsňovač Toralin (cena kolem 1200 Kč, dnes méně dostupný), O-kroužky z materiálu HNBR (vhodné pro paliva, kyseliny i oleje), případně originální díl s přesným rozměrem 10,8×1,8 mm. Důležité je, aby rozměr odpovídal a kroužek byl správně nasazen a dosedán na rovině. V některých případech bývá nutné zajistit i pastu pro lepení a průběžné čištění trubek.
Praktické postupy na výměnu kondenzátoru a těsnění
Prakticky se postupuje takto: vyjmeme starý chladič, zkontrolujeme trubky a příruby, odstraníme ztvrdlé zbytky chladiva a očistíme nátrubky. Nové O-kroužky nasadíme na správné místo tak, aby seděly rovně a nedošlo k deformaci. Před montáží zkontrolujeme dosedací plochy a rovnoměrnost kontaktu. Často bývá díra na chladiči způsobena stářím, kamínkem nebo poškozenou přírubou, a proto je dobré zkontrolovat jejich stav a vyčistit kontaktní plochy.
Poté nasadíme nový kondenzátor a těsnící kroužky podle specifikace. Při demontáži a montáži je důležité sledovat, aby kolíky a pružiny na spojích zůstaly na svém místě a aby byly trubky středěné. Při kontrole těsnění po montáži je vhodné provést vakuování a zkontrolovat, zda únik chladiva nastal pouze v jednoznačných bodech. Pokud utíká, zkontrolujeme těsnění na obou spojích a zda nedošlo k deformaci nátrubků.
Nebyl jsem si jistý, zda to je klasický torx nebo šestihran, a tak jsem zkoušel různé velikosti šroubů. V některých případech bývá zapotřebí torx 45, v jiných zase klasický šestihran. Důležité je zachovat správný postup a používat kvalitní nářadí pro dobré dotažení bez poškození závitu.
Poznámky z praktických zkušeností
- Správný výběr materiálu O-kroužků (HNBR) zvyšuje odolnost vůči chladu a chemickým vlivům.
- Rozměry O-kroužků musí odpovídat originálním dílům; záměna za tlustší nebo tenčí může vést k netěsnostem.
- Čistota a rovnoměrné dosedání kroužků na dosedací plochy jsou klíčové pro 100% utěsnění.
- Kontrola trubek a přírub je důležitá, protože poškození může způsobovat únik chladiva i po výměně kondenzátoru.
- Při nákupu dílů je vhodné ověřit s prodejcem, zda v sadě jsou O-kroužky k dané trubce a spojům.
Praktické tipy pro nákup a instalaci
- Kupujte O-kroužky podle přesného rozměru 10,8×1,8 mm (nebo 10,5×2,0 mm podle dostupnosti) a materiálu HNBR pro lepší odolnost vůči palivům a chemikáliím.
- Použijte vhodnou pastu pro zajištění rovného kontaktu a zamezení mikrotrhlin při zasazení kroužku.
- Pečlivě očistěte všechna místa, kde se mohou dotýkat trubky a dosedací plochy, a zkontrolujte rovinnost dosedání.
- Nevynechávejte kontrolu kolíků a pružinových prvků na pájecích spojích - špatné stisknutí může vést k netěsnostem.
- Po montáži provádějte vakuování a regenerační test s ohledem na to, zda netěsnosti nejsou způsobeny deformací trubky či příruby.

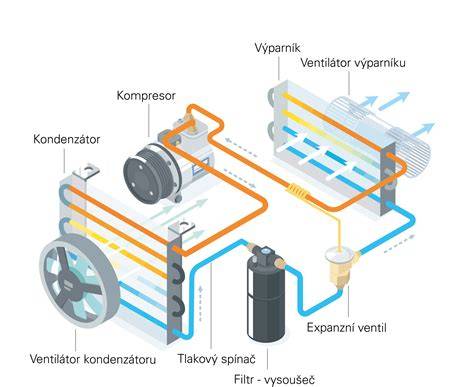

Infografika: Jak funguje těsnění O-kroužků v klimatizaci
Video návod: Výměna kondenzátoru klimatizace krok za krokem
Jak vyměnit netěsnící O-kroužek klimatizačního potrubí! | Oprava netěsnícího kompresoru klimatizace u Infiniti G20!
UPOZORNĚNÍ: Výměna klimatizace a manipulace s chladivem vyžaduje odborné znalosti a dodržování bezpečnostních předpisů. Nepodceňujte ochranné pomůcky a postupy při manipulaci s plynným chladivem a tlakovými systémy.
Tabulka s klíčovými parametry a doporučení
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Materiál O-kroužku | HNBR / NBR | HNBR doporučen pro lepší odolnost vůči oleji a teplotám |
| Originální rozměr | 10,8 × 1,8 mm | Alternativy: 10,5 × 2,0 mm |
| Požadovaná odolnost | do 120 °C | Paliva, kyseliny, oleje |
| Doporučené značky | Hella, O-kroužky z Autokelly | Vyhledat kompatibilní rozměry |
Napadá mě další postup: např. zda by bylo možné použít 2 mm tloušťky kroužek, ale usuzovat jen z teoretických výpočtů by bylo riskantní. Proto je důležité vždy ověřit rozměry v souladu s konkrétním modelem a díly výrobce. Montáž musí být provedena srovnaně a bez poškození trubek.
Jestli má někdo zkušenost s konkrétní sadou O-kroužků pro Škodu Octavia a tím, jaké rozměry fungovaly nejlépe, napište prosím své poznámky. Diskuze pomůže zajistit spolehlivou a bezpečnou výměnu kondenzátoru a těsnění u klimatizací automobilů.
