OBD II konektor Octavia uchyceni poloha montaz: komplexni pruvodce pro jeden az dva konektory

Tato zpráva si klade za cíl poskytnout majitelům vozů Volkswagen, Audi a Škoda (VAG) komplexního průvodce prodlužovacími kabely OBD2 pro jeden až dva konektory, který zahrnuje jejich výběr, instalaci a použití. Mezi hlavní výhody těchto kabelů patří možnost současného připojení zařízení a diskrétní instalace, čímž se zvyšuje pohodlí diagnostiky a rozšiřují se funkce vozidla. Při výběru a používání těchto kabelů je však zásadní zvážit jejich kompatibilitu s rozhraními OBD2 vozidel VAG, zejména jejich unikátní fialový konektor, a také potenciální komunikační omezení a problémy s vybíjením baterie.

1. Prodlužovací kabel OBD2 jeden na dva

Prodlužovací kabel OBD2 jeden na dva, často označovaný jako „Y-kabel“ nebo „rozdělovací prodlužovací kabel“, je navržen tak, aby převedl jeden port palubní diagnostiky II (OBD2) vozidla na více portů, obvykle dva. Tato konstrukce umožňuje současné připojení více zařízení OBD2 nebo poskytuje rozšířený a dostupnější připojovací bod. Je pozoruhodné, jak je znázorněno na obrázku 1 a obrázku 2, že některé modely prodlužovacích kabelů obsahují také speciální konektor (často fialový) určený pro bezproblemovou integraci s originálním pouzdrem portu OBD2 a montážním držákem konkrétních výrobců automobilů.

1.2 Proč „upravovat“ OBD2 port?

Vylepšená dostupnost: Původní porty OBD2 se často nacházejí na nevhodných místech, například pod palubní deskou nebo v blízkosti pedálů. Prodlužovací kabel může tento port přesunout na dostupnější nebo méně nápadné místo.

Současné připojení zařízení: Design „jeden ke dvěma“ umožňuje současné připojení více zařízení. Mezi běžné aplikace patří trvalé připojení GPS trackeru nebo palubní kamery, zatímco je připojen i diagnostický skener. To je obzvláště užitečné pro majitele, kteří potřebují nepřetržité sledování vozidla a zároveň mít diagnostické rozhraní k dispozici pro občasné použití.

Diskrétní instalace: U zařízení vyžadujících dlouhodobou nebo trvalou instalaci (jako jsou telematické systémy, palubní kamery nebo GPS trackery) umožňuje rozdělovací kabel opětovné zajištění původního portu na jeho původním místě, zatímco druhý port pro připojené zařízení lze diskrétně vést za palubní desku nebo do obložení. Tento postup pomáhá udržovat čistý a uklizený interiér vozidla a zároveň zabraňuje snadnému odhalení nebo manipulaci se zařízeními.

2. Norma OBD2 a fialový konektor

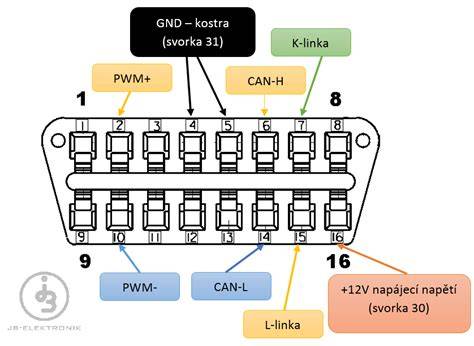

Norma OBD2 (SAE J1962 / ISO 15031-3) specifikuje 16pinový konektor, přičemž osobní vozidla obvykle používají rozhraní typu A. Mezi klíčové piny patří pin 16 pro napájení z baterie (obvykle 12 V pro konektory typu A), piny 4 a 5 pro uzemnění a piny 6 (CAN-H) a 14 (CAN-L) pro běžné komunikační protokoly sběrnice CAN. Fialový konektor zvýrazněný na obrázku 1 a obrázku 2 je charakteristickým prvkem originálních OBD2 portů v mnoha vozidlech skupiny VAG (Volkswagen, Audi, Škoda).

Původní fialová zástrčka se obvykle uvolní z držáku stisknutím spon na levé a pravé straně a poté se zasune do černé samičí zásuvky rozbočovače. Následně lze fialový samčí konektor rozbočovače zacvaknout zpět do původního továrního držáku. Tato konstrukce zajišťuje bezpečné a integrované uchycení „jako z továrny“, což je klíčové pro dosažení efektu „úpravy“ požadovaného uživatelem. Nejedná se pouze o jednoduché elektrické připojení, ale o mechanickou integraci se stávající architekturou vozidla.

Například montážní držák diagnostické zástrčky OBD pro vozy Volkswagen, Audi a Škoda má odpovídající číslo dílu OEM 6N0972559. I když je fyzický tvar konektoru OBD2 standardizován, základní komunikační protokoly a použití pinů specifických pro výrobce se mohou lišit. Starší modely VAG (např. 1990-2001) mohou používat protokol OBD1, ke kterému se obvykle přistupuje přes 4pinový konektor 2×2, což vyžaduje specifický adaptér pro převod na 16pinové rozhraní OBD2. Vozidla skupiny VAG mají často proprietární diagnostické protokoly a funkce přístupné prostřednictvím specifických nástrojů, jako je OBDeleven, který je oficiálně licencován společností VAG.

Je důležité upřesnit, že fyzická kompatibilita (tj. fyzické zapojení fialového konektoru) nezaručuje plnou funkční kompatibilitu se všemi diagnostickými zařízeními, zejména pro pokročilé funkce specifické pro VAG. Je to proto, že ačkoliv standard OBD2 definuje základní komunikační piny, ponechává také „piny na uvážení výrobce“. Diagnostické nástroje specifické pro VAG, jako je OBDeleven, nabízejí „širší funkcionalitu“ a „aplikace na jedno kliknutí“, což naznačuje, že využívají tyto vlastní piny a proprietární protokoly. Pokud rozdělovací kabel neprochází všemi 16 piny úplně (kvalitní kabely často výslovně uvádějí „prochází všech 16 vodičů“) nebo pokud připojené zařízení není navrženo tak, aby interpretovalo specifické protokoly VAG na těchto pinech, může být plná funkčnost ohrožena. Majitelé si proto uvědomit, že ačkoli rozdělovací kabel poskytuje fyzické připojení, dosažení skutečného efektu „modifikaci“ pro pokročilou diagnostiku VAG závisí na tom, zda rozdělovací kabel podporuje plný průchod všech pinů, a zda je software připojeného zařízení kompatibilní se specifickými komunikačními protokoly VAG a daty definovanými výrobcem.

3. Kompatibilita VAG a OBD2 např. v praxi

Většina benzínových vozidel vyrobených od roku 2001 a dieselových vozidel vyrobených od roku 2004 je kompatibilní s OBD2, i když nejsou výslovně uvedeny v tabulkách kompatibility. I když neexistuje vyčerpávající seznam s podrobným popisem všech modelů VAG a let výroby, které používají fialový konektor OBD2, existující informace naznačují jeho široké rozšíření v mnoha moderních vozech Volkswagen, Audi a Škoda. Tato tabulka má za cíl poskytnout rychlý přehled, který majitelům pomůže nejprve zjistit, zda je jejich vozidlo kompatibilní s tímto typem OBD2 rozbočovače s fialovým konektorem.

4. Dash Cams a GPS sledování

Běžnou aplikací je nepřetržité napájení palubní kamery, což jí umožňuje nahrávat 24 hodin denně, 7 dní v týdnu, i když je vozidlo vypnuté, aniž by se obsazoval původní port OBD2. GPS sledovače: Zařízení pro správu vozového parku nebo sledování osobních vozidel často využívají port OBD2 pro napájení a data. Rozbočovače umožňují polotrvalou instalaci těchto zařízení a zároveň ponechávají hlavní port volný pro jiné účely.

Diagnostické nástroje a monitory: Uživatelé mohou k jednomu portu rozbočovače připojit displej s daty v reálném čase nebo specifický monitorovací nástroj (např. pro přeprogramování TPMS) a zároveň ponechat druhý port k dispozici pro použití diagnostického nástroje v případě potřeby. Tím se zabrání potížím s častým zapojováním a odpojováním zařízení a zajistí se okamžitá a pohodlná diagnostika.

Vylepšené pohodlí: I bez rozdělení lze jednoduchým prodlužovacím kabelem přesunout port OBD2 z nevhodného místa na snadněji přístupné. Dosažení utajení: Z bezpečnostních nebo estetických důvodů lze původní port OBD2 znovu zajistit v původní poloze, zatímco prodlouženou část rozbočovače lze vést do skrytého prostoru nebo za obložení, čímž se připojená zařízení stanou méně nápadnými.

5. Potvrzení kompatibility s vozidlem a pokyny k instalaci

Kontrola kompatibility: Vždy se ujistěte, že OBD2 port vašeho vozidla VAG je 16pinový konektor typu A a má charakteristické fialové pouzdro, jak je znázorněno na obrázku 1 a obrázku 2. Kontrola kvality kabelu: Ujistěte se, že zvolený rozdělovací kabel výslovně uvádí „všech 16 vodičů prochází“. To znamená, že každý pin uvnitř kabelu je připojen k odpovídajícímu pinu ve vozidle a zařízení, čímž je zachováno úplné komunikační spojení.

Bezpečnostní postupy: Odpojit baterii: Ačkoli to není výslovně vyžadováno pro všechny kroky instalace, je obecně doporučeným postupem odpojit záporný pól baterie vozidla před prací s jakýmikoli elektrickými součástmi vozidla. Zásuvka OBD2 se obvykle nachází pod palubní deskou, poblíž volantu nebo pedálů. Odstraňte původní port: Původní fialový port OBD2 je obvykle zajištěn sponami nebo jazýčky v držáku. Jemně stiskněte tyto spony (obvykle na levé a pravé straně) a uvolněte port z jeho montážního místa. Připojte rozbočovač: Zapojte vyjmutý originální port OBD2 do černá žena konektoru rozdělovacího kabelu. Znovu zajistěte konektor hlavního rozbočovače: Přichytit fialový samec konektor rozdělovacího kabelu zpět do původního montážního držáku portu OBD2 vozidla. Připojte svá zařízení: Zapojte požadované zařízení OBD2 (např. GPS tracker, palubní kamera, diagnostický skener) a zkontrolujte jejich provoz. Udržujte pořádek kabeláže a použijte stahovací pásky nebo lepící pásku pro zabránění pohybu během jízdy.

6. Mozné problemy a best practices

Přetížení a diagnostické konfl ikty: Pokus o současné spuštění dvou aktivních diagnostických nástrojů může vést ke komunikačním konfliktům, poškození dat, nespolehlivým výsledkům měření nebo dokonce k zamrznutí systému. Nejlepší praxe: Pro kritické diagnostické nebo programovací úlohy se důrazně doporučuje používat vždy pouze jedno zařízení OBD2. Rozbočovače jsou vhodnější pro připojení jednoho aktivního diagnostického zařízení a jednoho pasivního zařízení..

Nepřetržité napájení a vybíjení baterie: Nepřetržitě napájená zařízení, jako jsou palubní kamery nebo GPS trackery, mohou po delší dobu vybíjet baterii vozidla, zejména pokud se vozidlo nejezdí pravidelně. Zmírnění: Zvažte zařízení s nízkou spotřebou energie nebo funkci automatického vypnutí, případně alternativní napájení. Délka kabelu a plná průchodka: Rozbočovače jsou k dispozici v různých délkách. Důležité je, aby kabel výslovně uváděl procházení všemi 16 vodiči, aby byla zachována integrita dat a kompatibilita s protokoly VAG. Dlouhé kabely mohou teoreticky způsobit mírný útlum signálu nebo rušení, zvláště bez kvalitního stínění.

Diagnostická zásuvka jako brána do vozidla: Diagnostická zásuvka je bránou pro vstup do nitra počítačových systémů implementovaných ve voze. Pro servisní techniky a měření emisí je tato zásuvka neocenitelná, ale pro běžného uživatele není nezbytná mít ji aktivně dostupnou při běžném provozu.

6.6 Pohled na specifika pro VAG

Je důležité poznamenat, že fyzická kompatibilita fialového konektoru neznamená plnou funkční kompatibilitu se všemi diagnostickými zařízeními, zejména pro pokročilé funkce specifické pro VAG. Diagnostické nástroje jako OBDeleven nabízejí „šířší funkcionalitu“ a „aplikace na jedno kliknutí“, což naznačuje, že využívají vlastní piny a proprietární protokoly. Proto je nutné zajistit, že rozdělovací kabel umožňuje plný průchod všech pinů a že software zařízení podporuje specifické protokoly VAG.

Pro profesionály a pokročilé kutily je užitečné plánovat vedení kabelů a umístění zařízení v konkrétním voze, aby byla zajištěna bezpečná a estetická integrace. Důraz na vysoce kvalitní kabely s plným průchodem 16 pinů a pečlivé zvážení napájení pro zařízení s nepřetržitým provozem jsou klíčové pro udržení spolehlivosti.

1. Přidejte vybraný OBD2 rozbočovací kabel, zkontrolujte plný průchod 16 pinů.
2. Odpojte záporný pól baterie a vyhledejte OBD2 port na palubní desce.
3. Vyjměte původní fialový port a zasuňte jej do černé samičí zásuvky rozbočovače.
4. Jakmile je rozbočovač propojen, znovu zafixujte fialový konektor do držáku a zapojte požadovaná zařízení.
5. Zajistěte kabeláž a zvažte nízkou spotřebu energie u zařízení s nepřetržitým napájením.

Tabulka: Přehled kompatibility a doporučení
