OA vz. 30 byl československý obrněný automobil z 30. let 20. století. Byl užíván v době Mnichovské krize a za druhé světové války. Byla to konstrukce vzniklá postupným vývojem z prototypů a předcházejících verzí založených na platformě Tatra 26 a později Tatra 26/30 a Tatra 72/30.
Obecné technické údaje relevantní pro interiér
Osádka: 3 osoby (velitel, řidič, střelec). Motor: Tatra typ 52 (4 cyl., gasoline, air cooled, 1.910 ccm, 31,78 HP/3000 RPM). Převodovka: 8+(2xR). Spojka: suchá trecia, štvorlamelová. Celková délka: 4020 mm, šířka: 1520 mm, výška: 2020 mm, světlá výška: 205 mm. Celková hmotnost: 2500 kg (údaje o pohotovostní hmotnosti a užitečném zatížení v dostupném materiálu nejsou přesně uvedeny).
Rozmístění členů posádky a ergonomie v interiéru
Osádka tvořila tři osoby: velitel, řidič a střelec. Jeden guľomet mal byť lafetovaný v otočnej veži, jeden voľný guľomet mal byť k dispozícii spolujazdcovi vedľa vodiča, ktorým mohol strieľať z okienka v smere jazdy. Tretí guľomet bol záložný.
Řidič i spolujezdec (spolujazdec-střelec) měli v přední části korby oddělené pracovní pozice. Všimnite si, že dvere vodiča sú z vnútornej strany kamuflované rovnako ako z vonkajšej strany. Predné svetlomety boli umiestnené v púzdrach po bokoch motorového krytu, zadné stopovky ostali nekryté.
Výzbroj a její interakce s vnitřním uspořádáním
OA vz. 30 mohol byť vyzbrojený 2 až 3 kulometmi vz. 26. Hlavní zbraň byla 7,92 mm lehký kulomet ZB vz. 26 (zásoba 3000 nábojů). Tato výzbroj určovala rozmístění muničních schránek a přístupových otvorů uvnitř korby. Ve věži byl lafetován jeden kulomet ZB vz. 26, v čelním pancíři vedle řidiče se nacházel další kulomet a uvnitř korby byl uložen záložní kulomet sloužící jako pěší při opuštění vozidla.
Výzbroj a zásoba střeliva (3000 nábojů) znamenaly nutnost dostatečného vnitřního úložného prostoru a přístupných držáků nábojových pásů a munice v bezprostřední blízkosti střelce a věžového lafetu. Vozidla obdržela registrační označení NIV 601 - NIV 609 v rané vývojové fázi, kdy byla karosérie často dřevěná nebo z nepancierované oceli.
Pancierování a konstrukce korby z pohledu vnitřního uspořádání
Pancéřování OA vz. 30 mělo tloušťku 3-6 mm: 3 mm na bocích a zádi, 6 mm na přídi a věži. Skladala sa zo zvarovaných plechov hrúbky 5-7 mm u neskorších sériových vozidiel. Korba dostala nové blatníky lepšie chrániace kolesá a celkovo zaoblenejšie tvary. So svojimi ostrými hranami a veľkými rovými plochami nebola z hľadiska balistiky veľmi vhodne riešená u starších prototypov.
Uvnitř korby to znamenalo úsporné rozmístění prvků a omezené volné místo pro posádku. Nízký vnitřní profil věže (kuželovitá veža, nesúca jeden guľomet ZB vz. 26) a předsazené lafety určovaly pozice střelce a jeho omezený prostor pro manipulaci se zbraní a municí.
Palubní zařízení, ovládání a přístroje
Přesná podoba palubních přístrojů není v textu podrobně popsána, ale konstrukce vycházela z koncepcí 30. let: řidičova stanoviště s řízením, spojkou a převodovkou 8+(2xR), mechanická ruční parkovací brzda a nožné hydraulické brzdy působící na všechna kola. Tato konfigurace vyžadovala uvnitř korby prostor pro pedály, páku převodovky a přístup k mechanizmům spojky a brzdy.
V interiéru byly rovněž umístěny palivové nádrže a příslušné vedení paliva. Objem palivových nádrží byl 56 l, ve dřívějších prototypových verzích se uváděly i dvě 50-litrové nádrže. Spotřeba paliva byla vysoká - v některých verzích 20 l/100 km, u starších prototypů 13-15 l/100 km - což mělo vliv na plánování palubních zásob a vnitřní umístění nádrží.
Praktické aspekty vnitřního provozu a použití
Vozidlo mělo dobrou průchodnost terénem a dojezd 200 km po silnici. Rychlost na silnici byla až 60 km/h, v terénu 10-15 km/h. Dobré jízdní vlastnosti v terénu vyžadovaly stabilní uspořádání interiéru, aby se zbraně a posádka méně unášely při překonávání nerovností. Překračovací schopnosti - příkop 0,5 m, výstupnost 0,28 m, brodivost 0,25-0,35 m - zase určovaly, kde v korbě byly uloženy příslušenství a jak byly ukotveny sedadla a výzbroj.
Varianty, vývoj a vliv na interiér
Vývoj vozidla od OA vz. 29 po OA vz. 30 přinesl zmenu podvozku a korby: OA vz. 29 byl pokryt nitovaným pancierovým plechom hrúbky 5 mm, korba vychádzala z konštrukcie nákladného auta, zatiaľ čo OA vz. 30 mal zvarovanú karosériu z plechov 5-7 mm, nové blatníky a zaoblené tvary. Tato zmena konstrukce měla přímý dopad na vnitřní uspořádání - pevnější a kompaktnější korba umožnila lepší ukotvení věže a vnitřních zařízení.

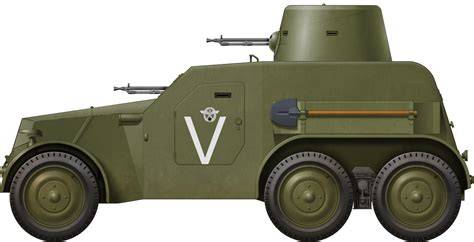

Tatrovka zhotovila několik prototypů na kterých se skúšali rôzne druhy veží, výzbroje a výstroje. Z průběhu testování vyšlo doporučení nasadit trojici lehkých kulometů ZB vz. 26 a pancierování ustálit na hrúbke kolem 5,5 mm. Tyto rozhodnutia definovaly finální rozmístění výzbroje a interiér sériových vozidel.
Údržba, opravy a servisní zásahy v interiéru
Poškozené vozidla sa priebežne vracali na opravu. V rokoch 1942-1943 boli niektoré rumunské OA vz. 30 v opravách v servisnom stredisku firmy Škoda v Ploješti. V interiéru to znamenalo pravidelný přístup k motoru, převodovce a dalším mechanickým částem přes revizní otvory a kryty. Výměna zbraní, opravy lafet a palebných mechanizmů vyžadovaly přístupné montážní body a pevné ukotvení vevnitř korby.
Video z fotografií, které vznikly v průběhu let. OA vz. 30
Operační nasazení a zkušenosti posádky
V čase mobilizace v roce 1938 měla Československá armáda v stave 51 pancierových automobilov OA vz. 30 pridelených prieskumným oddielom. Boli nasadené v Sudetoch proti militantným príslušníkom Henleinovej strany a na Podkarpatskej Rusi proti regulérnym maďarským jednotkám. V nasazení posádky využívaly OA vz. 30 svoji primární roli ako prieskumné vozidlo.
V praxi byla vnitřní prostorová omezení patrná při intenzivním nasazení: omezené místo pro obsluhu zbraní, uskladnění munice a omezené pohodlí posádky při dlouhých přesunech. Přesto vozidla prokázala užitečnost v hlídkových a průzkumných úlohách.
Specifika interiéru z pohledu konstrukčních změn a variací
Starší prototypy (např. OA vz. 29) měly karoserii s ostrými hranami a dřevěnými prvky v raných fázích, zatiaľ čo sériová OA vz. 30 získala zvarovanú korbu s lepším krytím kolem kol a odlišným tvarem věže. To sa prejavilo i na uspořádání interiéru - pevnější zvarované panely umožnily bezpečnější montáž věžového lůžka, lafetovacích mechanismů a vnitřních přepážek pro munici a výstroj posádky.
Tabulka: Vybrané parametry ovlivňující interiér
| Parametr | Hodnota / poznámka |
|---|---|
| Posádka | 3 osoby (velitel, řidič, střelec) |
| Pancéřování | 3-6 mm (sériové 5-7 mm u zvarovaných plechů) |
| Hlavní zbraň | 7,92 mm ZB vz. 26, zásoba 3000 nábojů |
| Motor | Tatra typ 52, 1 910 cm3, 23,7 kW (31,78 HP) |
| Palivová kapacita | 56 l (dříve dvě 50 l nádrže u prototypů) |
| Rozměry korby | Délka 4,02 m, šířka 1,52 m, výška 2,02 m |
Fotografie, dokumentace a pomoc badatelům

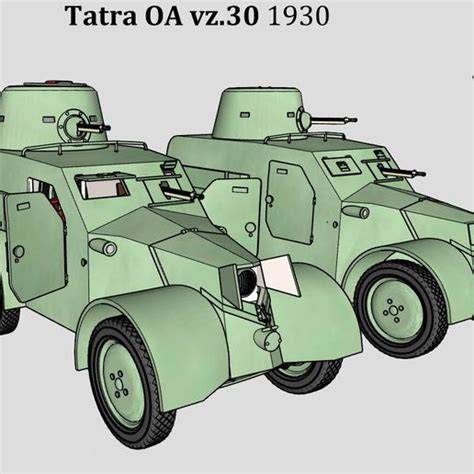

Fotografie prototypů a raných verzí, včetně snímků z vojenských zkoušek v Krkonoších, zobrazují různé varianty věží, umístění zbraní a vnitřní konfigurace. Jeden snímek byl použit jako podklad k překreslení vnitřního uspořádání OA vz.30, vznikl tak schematický nákres, který může badatelům pomoci. Tatrovka zhotovila ještě dalších 7 prototypov na ktorých sa skúšali rôzne druhy veží, výzbroje a výstroje.
