Osciloskop pro autodiagnostiku Peugeot: jak vybrat, používat a co očekávat

Začínáte s diagnostikou pomocí digitálního osciloskopu? Hledáte vhodný přístroj do začátků? Nevíte, podle kterých kritérií se při výběru rozhodovat? V tomto textu najdete podrobný přehled parametrů, funkcí a praktických doporučení speciálně s ohledem na autoservisy a majitele vozidel Peugeot a Citroën.

Proč používat osciloskop při autodiagnostice

Osciloskop je základem pro každou hobby dílnu i profesionální servisní středisko a nelze jej nahradit žádným jiným měřícím přístrojem či kombinací více přístrojů. Dokáže přesně zobrazit v časové a amplitudové oblasti průběh připojených elektrických signálů, dokáže nahradit například přesné stejnosměrné i střídavé NF i VF milivoltmetry a voltmetry, měřiče špičkového i efektivního napětí, otáčkoměry, logické sondy a další. Ociloskop umí zaznamenávat a zobrazovat průběhy napětí a jeho změny v závislosti na změně funkce připojeného zařízení. Je to tedy velmi univerzální přístroj v široké oblasti zájmu o elektroniku a diagnostiku servis a vývoj. Díky přesnému měření se vyhnete neustálé výměně náhradních dílů bez zjištění příčiny závady, což zabírá čas, a hlavně prodražuje opravy.

Kdy stačí jednoduchý osciloskop a kdy investovat do profesionálního

Před výběrem automobilového osciloskopu nebo alespoň osciloskopu, který vyhovuje potřebám automechanika - diagnostika, si musíte nejprve ujasnit, k jakému účelu a s jakou frekvencí budete přístroj používat. Pokud Vaše odpověď zní, pro nárazové použití, tzn. pro občasnou kontrolu snímačů, je zbytečné, abyste do pořízení osciloskopu investovali větší peníze. Těmto potřebám maximálně vyhovuje autoskop 1008C CZ. Jestliže je Vaším cílem stát se dobrým diagnostikem, ovládnout možnosti osciloskopu v plné míře, používat jej často pro vyhledávání a odhalování závad, pak je vhodné začít rovnou s kvalitnějším zařízením.

Co je u automobilového osciloskopu nejdůležitější

• Vzorkovací frekvence - vzorkovací rychlost nebo frekvence je definována počtem nasnímaných vzorků za sekundu. Čím vyšší je vzorkovací schopnost, tím vyšší je „rozlišení“ a tím více detailů je osciloskop schopen zobrazit. Pro potřeby autodiagnostiky postačí osciloskop od 2 do 10 MHz. Celková vzorkovací rychlost osciloskopu se udává většinou pro jednokanálový režim. Pokud pracujete ve dvoukanálovém režimu, rychlost dělíme dvěma, pokud ve tříkanálovém, třemi atd.
• Šířka pásma - šířka kmitočtového pásma je zásadní pro měření signálu. Vyšší šířka pásma poskytuje lepší interpretaci měřeného signálu, protože osciloskop pak lépe vykreslí hrany a detaily signálu.
• Počet kanálů - říká, kolik má osciloskop analogových BNC vstupů. Při diagnostice chceme vidět co nejvíc, co vstup to signál (snímač/akční člen), platí tedy čím více kanálů, tím lépe. I když při „běžném“ měření sahá většina uživatelů maximálně po dvou až čtyřech kanálech.
• Vertikální rozlišení - definuje, s jakou přesností se převede vstupní (analogový) signál do digitální úrovně. Čím vyšší vertikální rozlišení, tím přesnější rozlišovací schopnost.
• Vstupní citlivost a maximální vstupní napětí - důležité pro měření primárních zapalovacích obvodů a testů vstřikovacích trysek. Pokud má osciloskop nižší vstupní napětí, je nutné použít atenuátor, aby nedošlo k poškození přístroje nebo PC.
• Hloubka paměti, vstupní vazba a spouštění (Trigger) - neméně důležité parametry ovlivňující kvalitu záznamu a schopnost zachytit relevantní události.

Praktické funkce, které výrazně pomohou při diagnostice vozidel Peugeot

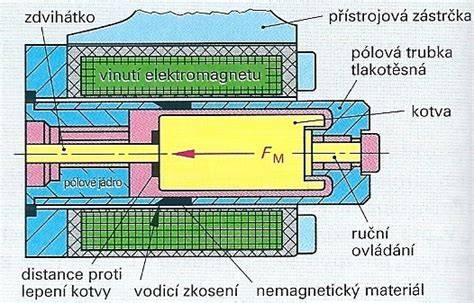

Čím více informací dovede autoskop a jeho ovládací program analyzovat, tím lepší automobilový osciloskop je. Součástí přednastavených měření je i více jak 80 grafů všech měřitelných obvodů, sond a aktivních prvků dílů ve vozidle. Grafy představují vzorový průběh správně fungující části vozidla pro porovnání s vaším naměřeným grafem. Paralelní diagnostika doplňuje diagnostiku sériovou (OBD), která je omezena pouze na určitou skupinu poruch ve vozidle.

Autoskop se dá využít i jako běžný 8 kanálový osciloskop, bez větších omezení. Osciloskop umí pracovat s maximální vzorkovací frekvencí 2400kHz v rozsahu 0-250kHz. Nechybí funkce jako automatická kalibrace a kontrola osciloskopu, režimy pouštění Auto, Single, Normal, Edge, matematické operace sčítání, odečítání, dělení, násobení a FFT, Vertikální zobrazení Max a Min napětí, napětí špička-špička, měření střední hodnoty a překmitu, amplituda a měření RMS. Ovládací software je v angličtině, je velmi jednoduchý na ovládání a nabízí široké možnosti ukládání průběhů měření a snímků obrazovky do souboru nebo přímého tisku.

Užitečné modely a sondy vhodné pro práci s vozy Peugeot

V naší nabídce na internetových obchodech hantek.cz nebo autodiagnostik.cz naleznete velmi levný osciloskop Hantek 1008C CZ, upravený pro potřeby automobilové diagnostiky. Tento dvoukanálový USB osciloskop nabízí dva nezávislé kanály a velice sofistikovaný software s pokročilými funkcemi jako je funkce autoset, která vše sama nastaví či matematické funkce včetně FFT. Nechybí ani možnost ukládání a nahrávání signálu či měřící kurzory. Svými malými rozměry - 208x124x37mm a nízkou váhou - 368g je osciloskop snadno přenosný a na pracovním stole nezabere mnoho místa.

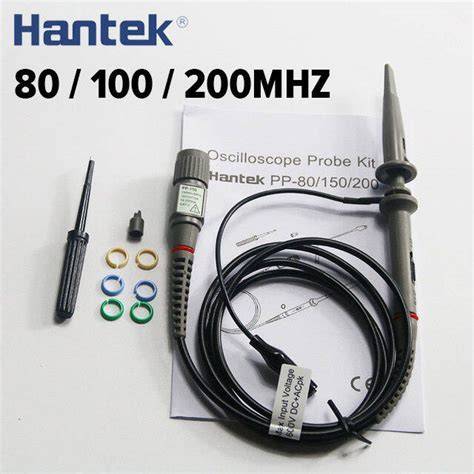

Hantek PP-80 je kvalitní pasivní nízkoimpedanční osciloskopická sonda s malým útlumem, určená pro osciloskopy s šířkou pásma do 60MHz. Sondu lze kompenzovat v rozsahu 15 - 45pF. Hantek PP-150 je navržena pro šířku pásma do 100MHz a sondu lze kalibrovat v rozsahu 10 - 35pF. Hantek PP-200 je určena pro šířku pásma do 200MHz a sondu lze kalibrovat v rozsahu 10 - 35pF. Hantek T3100 je kvalitní vysokonapěťová osciloskopická sonda 100:1 pro maximální napětí 2500V (Vp-p).

Software a uživatelské prostředí

Ovládací program osciloskopu obsahuje všechny nejdůležitější a očekávané funkce, kterými se pyšní i podstatně dražší měřící stanice. Uživatelské prostředí programu je intuitivní a uživatelsky přátelské i pro méně zkušené uživatele. Ovládací program osciloskopu je kompletně v anglickém jazyce. Displej je obklopen ovládacími funkčními tlačítky F0 - F7, kterými lze na displeji snadno přepínat různá nastavení a funkce (nápovědou jsou vždy dialogová okna v AJ s vysvětlením ovládání). Zobrazovat naměřené hodnoty lze buď jako tečky nebo jako vektory, přitom je také funkce perzistence displeje, díky které vidíte historický průběh signálů v průběhu celého měření. Nechybí nastavení kontrastu nebo typu a viditelnost mřížky. Osciloskop disponuje také možností upgradu firmwaru, který výrobce uvolňuje zdarma nebo automatickou sebekalibrací.

Sériová versus paralelní diagnostika a měření sběrnic

Standardní sériová sběrnice CAN-BUS (High CAN), užívaná ve vozidlech, má rychlost přenosu dat 500 kbits/Sec a je využívána pro sběrnici pohonu (ABS, Motor…). Pro podrobnou analýzu sériových sběrnic se používá logický analyzátor, nikoliv osciloskop (osciloskop má analogové vstupy, ne digitální). Navíc, jako interpret datových přenosů po sériové sběrnici slouží sériová diagnostika. Existují však osciloskopy (Micsig) i automobilové (Pico), které mají integrované analyzátory sériových sběrnic.

Specifika pro vozy Peugeot a Citroën

Tento skener umožňuje čtení chybových kódů v reálném čase a může být použit pro rychlou diagnostiku vozidla při problémech s motorem, emisemi a dalšími součástmi vozidla. 9850 je vybaven uživatelsky přívětivým rozhraním a nabízí českou lokalizaci, což zaručuje snadnou a pohodlnou práci. Autophix 9850 je vynikajícím nástrojem pro jakékoli opravy a údržbu vozidel značek Peugeot a Citroën a je nezbytným nástrojem pro každého majitele těchto vozidel, který chce udržovat své vozidlo v dobrém technickém stavu. Podporuje všechny modely vozidel Peugeot / Citroen (1995 -2021) a DS (2010-2021) a podporuje provozní režimy OBDII / EOBD po roce 1996, protokoly CAN, J1850PWM, J1850VPW, ISO9141 a KWP2000. Podporuje speciální funkce jako: reset servisního intervalu, EPB výměna brzd, ABS a další.

Nákupní rádce pro uživatele Peugeot

1. Ujasněte si účel a frekvenci použití: nárazové kontroly snímačů vs. častá profesionální diagnostika.
2. Hledejte osciloskop s dostatečnou vzorkovací frekvencí (pro autodiagnostiku 2-10 MHz je obvykle dostatečné), adekvátní šířkou pásma a minimálně 2 kanály, ideálně 4 nebo 8 pro rozšířená měření.
3. Kontrolujte maximální vstupní napětí a možnost použití sond vhodných pro automobilové okolnosti (nízkoimpedanční sondy, vysokonapěťové sondy 100:1).
4. Zvažte softwarové funkce: přednastavené grafy, možnost ukládání průběhů, FFT, matematické operace a možnost upgrade firmwaru.
5. Porovnejte cenu a užitnou hodnotu: co přesně od automobilového osciloskopu očekáváte a jakou hodnotu pro Vás bude mít? Cena vs. užitná hodnota jsou často rozdílné pojmy.

Tabulka: Přehled vybraných modelů a jejich předností

Tipy pro bezpečné a efektivní měření

• Používejte vhodné sondy (nízkoimpedanční pro snímače, 100:1 pro vysoké napětí), sondu kompenzujte dle doporučení výrobce.
• Připojujte atenuátory při měření vyšších napětí, abyste ochránili přístroj i PC.
• Využívejte přednastavené grafy a databáze vzorových průběhů pro rychlé porovnání a určení odchylek.
• Pravidelně kalibrujte a aktualizujte firmware osciloskopu, pokud výrobce nabízí upgrade zdarma.
• Nezapomínejte na správné nastavení spouštění (Trigger) a hloubku paměti pro zachycení krátkých poruch.

Technická podpora: Specializuji se na předprodejní a poprodejní technickou podporu aftermarket sériové diagnostiky např. od výrobců Delphi, Hella-Gutmann, Secons a Ross-Tech a paralelní diagnostiky, zejména automobilových osciloskopů MTPro (mt-pro.cz) a Hantek (hantek.cz).
