Označení vývodu buzení na alternátoru DF

Automobilová diagnostika - popis el. Také Vás někdy překvapí v technické dokumentaci nějaká drobnost, která není nikde uvedena, je všeobecně zažitá, ale Vy vlastně netušíte o co jde? Jedním takovým příkladem jsou čísla svorek v automobilu. Při čtení elektrických schémat se vyskytují u kabelových vedení nebo na kontaktech jednotlivých prvků normalizované čísla nebo písmena mluvící za vše. 33fsvorka elektromotoru (2. 33gsvorka elektromotoru (3. 33hsvorka elektromotoru (4. CAN-HCAN-Ldatová sběrnice mezi řídícími jednotkami hnacího ústrojí (motor, autom. RCvstup řízení dobíjení - připojení PCM.

Jednou z nejčastějších otázek bývá, co znamenají zkratky DF a D+ na vývodech alternátoru a proč jsou důležité pro správný provoz a nabíjení. V technických popisech se často uvádí, že svorka DF na regulátoru je spojena pouze se svorkou DF na alternátoru (jeden z uhlíků). Jedná se o obvod buzení, který je přes rotor uzavřen na kostru - druhý uhlík je ukostřen. Pokud bys měl ukostřen vývod DF z regulátoru, tak bys tím regulátor poslal do věčných lovišť.

Co znamenají DF a D+ a proč na to dát pozor

Označení DF (dříve M) a D+ (dříve R) popisuje dveří vývodů, které hrají klíčovou roli při buzení alternátoru. DF je svorka buzení, která propojuje regulační obvod s rotorem a kostrou, zatímco D+ je výstupní svorka od alternátoru, která vede k elektroinstalaci v voze a často do světlometů či kontrolky nabíjení. Zkratky a jejich význam bývají často uvedeny v diskučních vláknech a odpovědích uživatelů, nicméně jasná technická definice bývá často opomíjena v běžné dokumentaci.

Další praktický poznatek: testování vývodu DF ukazuje, že při zapnutém zapalování a motoru stojícím by na DF mělo být kolem 10 V. Nenaměříte-li napětí na DF, může být problém v uzavřeném obvodu buzení, odblíkové zkratu, nebo špatném napájení regulátoru. DF má dva konce, ten druhý je uzemněný na kostru motoru a spojený s kostrou regulátoru.

Princip činnosti alternátoru a role buzení

Funkce alternátoru spočívá v tom, že stroj vyrábí střídavý proud, který je usměrněn diodovým můstkem a dále regulován elektronickým regulátorem napětí. K rotoru jsou obvykle připevněny kartáče a sběračový systém, propojený s budicím vinutím a diodovým můstkem. Při otáčení rotoru vzniká magnetické pole, které prochází statorovými vinutími a vyvolává proud, jenž je následně usměrněn a dodáván do sítě a baterie. Regulátor napětí sleduje okamžité napětí a reguluje proud Budicího vinutí tak, aby napětí zůstalo na předepsané hodnotě.

V moderních vozech bývá elektronický regulátor napětí propojen s ECU a řídí napětí podle teploty akumulátoru a dalších podmínek. Napětí bývá typicky kolem 14 V při nabíjení, s odchylkami v zimním provozu. Teplotně řízená regulace zvyšuje efektivitu nabíjení a prodlužuje životnost baterie.

Typy a konstrukce alternátorů

Existují různé typy alternátorů. Obecně lze rozlišovat alternátory s cizím buzením (z akumulátoru) a s vlastním buzením. Dále se popisují varianty s rotorem s vyniklými póly, s třífázovým vinutím statoru, a s různými konstrukcemi usměrňovacích můstků. U malých vozidel bývají některé alternativy s permanentními magnety, které umožňují jednoduchý a spolehlivý zdroj el. proudu pro spotřebiče a zapalování, ale vyžadují specifické obvody řízení napětí.

U běžně používaných alternátorů jsou diodové můstky tvořeny 3 kladnými a 3 zápornými diodami a navíc dvě diody pro budicí obvod. Diodové můstky mohou být vadné vlivem oxidace, vlhkosti a opotřebení kontaktů, a proto je potřeba diagnostikovat jejich stav a v případě potřeby je vyměnit. Správná funkce diod je klíčová pro stabilní nabíjecí napětí a ochranu obvodů vozu.

Diagnostika a údržba

Nejčastější diagnostika zahrnuje bezdemontážní a demontážní metody. Bezdemontážní diagnostika zahrnuje kontrolu napětí na DF, měření obvodů budicího vinutí, vizuální kontrolu stavů řemenic a napnutí řemene. Při rychlém zvyšování otáček se mohou projevit opotřebení řemenic, prokluz řemene a pískání. Při podezření na závadu diodového můstku nebo regulátoru bývá nutná demontáž alternátoru pro důkladnou kontrolu a výměnu vadných součástí.

Pro správné napnutí řemene je důležité udržovat napětí podle manuálu a provádět pravidelné kontroly. Při servisu se používají měřicí přístroje na principu siloměru a pro přesné seřízení je vhodné použít zvukové měřiče napětí, které zjišťují frekvence vibrací řemene. Důsledkem špatného napětí může být nejen zvýšená spotřeba, ale i riziko poškození ložisek a dalších součástí alternátoru.

Bezpečnost a provozní pokyny

Nepodceňujte bezpečnostní pokyny: nepřipojujte akumulátor opačnou polaritou, nezačínejte pracovat se zapojeným obvodem, je-li startérový systém aktivní, a v žádném případě nepřidávejte násilím inovované spojení. Před zahájením prací je vhodné alternátor zakrýt proti vodě a odpojit napájení. Řidič by měl sledovat kontrolku nabíjení - její rozsvícení bývá varováním o poruše nabíjecího okruhu a vyžaduje okamžitou kontrolu.

Praktické poznámky k výměně a opravám

  • Samostatná výměna diodových můstků vyžaduje demontáž alternátoru a použití teplovodivé pasty při opravách.
  • U novějších alternátorů je regulátor napětí součástí řídicího modulu, častěji tedy bývá porucha na diodových můstcích nebo na samotném regulátoru v rámci modulů ECU.
  • Kontrola napnutí a seřízení řemene je zásadní pro správný chod a dlouhou životnost řemenového pohonu.
  • Pro diagnostiku mohou být použity osciloskopy a měřicí sondy; lze z nich vyčíst stav diod a průběhy napětí během provozu.

Praktické ilustrace a schémata

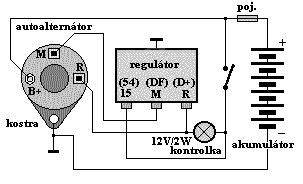

Infografika: Schéma zapojení vývodů DF, D+ a B+ na alternátoru

Přehled častých závad a doporučené kroky

  1. Závada na DF - zjištění napětí kolem 10 V při zapnutém klíči; řešení: zkontrolovat budicí obvod, případně propojku DF-DF, opotřebovaná vinutí.
  2. Vadné diodové můstky - měření multimetrem na diode test, demontáž a výměna.
  3. Opotřebení řemene - prohlídka napnutí, výměna řemene a seřízení napínacích kladek.
  4. Nesprávné napětí - vyvažování teplotní kompenzace regulátoru a kontroly teploty baterie; zhoršená účinnost nabíjení.

Statistika a součásti

Moderní alternátory mívají výkon v rozmezí 500 až 2100 W, napětí kolem 14 V, proud 35 až 150 A. U systému 24 V může být max. napětí 27,6 V při „plynování“. Rotory bývají osazeny magnety, jejichž tok je řízen budícím vinutím, a rotor se otáčí se synchronními otáčkami vůči magnetickému poli statoru.

Ze zkušeností vyplývá, že označení DF a D+ je důležité pro správnou diagnostiku a opravy: DF je spojení pro buzení, D+ je výstupná svorka z alternátoru. Správná funkce těchto vývodů je klíčová pro stabilní nabíjení a ochranu systému.
