Systémy přeplňování turbodmychadlem prošly v průběhu let významným vývojem, což umožnilo dosáhnout vyššího výkonu motorů při zachování nebo dokonce snížení jejich velikosti a hmotnosti. Pochopení různých typů turbodmychadel, včetně systémů twin-turbo, je klíčové pro lepší porozumění fungování moderních motorů. Ať už jste automobilový nadšenec nebo provozovatel flotily nákladních vozidel, znalost principu paralelního twin-turbo pomůže lépe posoudit jeho vhodnost pro nákladní automobil.
Co je Twin-Turbo a jaké jsou základní typy
Twin-turbo označuje přeplňovaný motor, ve kterém stlačují vzduch dvě turbodmychadla. Používají se dvě uspořádání: paralelní twin-turbo a sekvenční twin-turbo. Paralelní twin-turbo označuje uspořádání turbodmychadel, ve kterém fungují současně dvě stejná turbodmychadla a stejně mají rozdělenou i práci přeplňování. Každé turbodmychadlo je poháněno polovinou výfukových plynů z motoru.
Princip paralelního twin-turbo

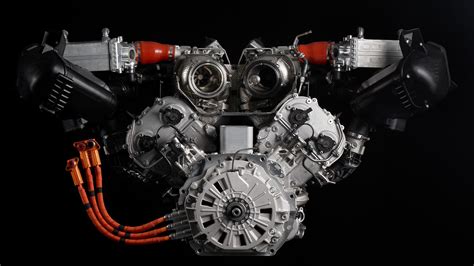

V paralelním uspořádání pracují současně dvě stejná turbodmychadla, přičemž každé z nich je poháněno polovinou výfukových plynů z motoru. Ve většině aplikací je stlačený vzduch z obou turbodmychadel smíšený ve společném sacím potrubí a odveden do jednotlivých válců. Toto uspořádání se nejčastěji označuje jako BiTurbo a je běžné u motorů s konfigurací V6 a V8, kde každé turbo obsluhuje jednu řadu válců.
Při použití na in-line motorech se běžně používají paralelní turbosoustavy s dvěma menšími turby, které mohou poskytovat podobný výkon s menším turbovým zpožděním než jediný větší turbodmychadlo. Paralelní dvojitá turbosoustrojí aplikovaná na motory ve tvaru písmene V se obvykle montují s jedním turbodmychadlem přiděleným do každé řady válců, což zajišťuje symetrii obalu a zjednodušuje instalaci.
Výhody paralelního twin-turbo u nákladních vozidel
- Lepší odezva motoru: Použití dvou menších turbodmychadel může vést k rychlejší akceleraci než u jednoho velkého turba díky nižší inerci rotujících hmot.
- Vyšší výkon: Dvě turba současně zvyšují celkový průtok vzduchu do motoru, což umožňuje dosažení vyššího výkonu a točivého momentu.
- Snížení turbo lagu: Paralelní nastavení s menšími turby má tendenci mít méně zpoždění než jeden velký kompresor, což je výhodné při manévrování a dynamických změnách zatížení typických pro nákladní provoz.
- Flexibilita designu: U konfigurací V-motorů je instalace jednodušší díky přidělení jednoho turba na každou hlavu válců.
Nevýhody a omezení
- Vyšší složitost a náklady: Systémy s dvěma turbodmychadly jsou složitější na výrobu a údržbu, což se promítá do vyšších pořizovacích a servisních nákladů.
- Zvýšená hmotnost: Přítomnost dvou turbodmychadel a souvisejících komponentů zvyšuje celkovou hmotnost motoru.
- Možné zbytkové zpoždění: I když paralelní twin-turbo teoreticky snižuje turbo lag, v praxi to nemusí být vždy tak výrazné kvůli dalším faktorům jako jsou potrubí, inerciální odpor a ladění systému.
Paralelní twin-turbo vs. sekvenční a další technologie přeplňování
Sekvenční twin-turbo je navržen tak, aby optimalizoval výkon motoru v celém rozsahu otáček: využívá jedno turbodmychadlo pro nižší otáčky a druhé nebo obě pro vyšší otáčky. Naopak paralelní twin-turbo funguje obě turba současně, což poskytuje silný průtok vzduchu pro výkon, ale vyžaduje pečlivé naladění, aby se minimalizovalo zpoždění.
Kromě twin-turbo existují i další pokročilé technologie přeplňování: turbodmychadlo s variabilní geometrií (VGT), turbodmychadlo twin-scroll a elektrické turbodmychadlo. Turbodmychadla s variabilní geometrií upravují lopatky uvnitř turbodmychadla tak, aby optimalizovaly proudění vzduchu při různých otáčkách motoru a tím snižují zpoždění. Turbodmychadlo twin-scroll používá jedno turbo s oddělenými kanály pro výfukové plyny, což minimalizuje rušení impulsů z válců a rychleji roztočí turbínu. Elektrická turba využívají malý elektromotor k okamžitému roztočení kompresoru, prakticky eliminují turbo lag a získávají na popularitě v hybridních a vysoce výkonných vozidlech.
Technické aspekty a ladění systému
Nejobtížnějším úkolem je vhodné naladění celého systému. Zejména u složitějších dvoustupňových nebo paralelních systémů je klíčová regulace ovládaná klapkami a ventily, která musí pracovat spolehlivě i za extrémních teplot a tlaků. Klíčem k výkonu je střední efektivní tlak, protože vyšší přetlak v sání vede ke zvýšení měrného výkonu motoru.
Aplikace v praxi a příklady
Paralelní twin-turbo se běžně používá u motorů V6 a V8 a také u vysoce výkonných řadových motorů, kde dvě menší turba mohou nabídnout lepší kompromis mezi výkonem a odezvou než jedno větší turbo. Některé příklady paralelních twin-turbo motorů zahrnují konstrukce v automobilech vysokého výkonu, ale principy lze přenést i do nákladních motorů, kde je důraz na tahačský moment a efektivitu v širokém pásmu otáček.
Je možné použít paralelní provoz s více než dvěma turbodmychadly: dva extrémní příklady jsou Bugatti EB110 a Bugatti Veyron, které současně provozují čtyři turbodmychadla. Zatímco tyto aplikace jsou exkluzivní pro supersporty, ukazují možnosti škálování paralelních systémů.
Výběr mezi paralelním a sekvenčním twin-turbo pro nákladní automobily
Systémy sekvenčního twin-turbo nabízejí řadu výhod pro nákladní automobily, kde je často kladen důraz na vysoký točivý moment v širokém rozsahu otáček a efektivitu paliva. Výhody zahrnují lepší odezvu motoru, vyšší výkon a točivý moment a lepší účinnost paliva. Nevýhodami jsou vyšší složitost a náklady a zvýšená hmotnost. Paralelní twin-turbo může být volbou, pokud je cílem pevné zvýšení průtoku vzduchu a dosažení vyššího špičkového výkonu při zachování určité rychlosti odezvy, avšak vyžaduje pečlivé ladění, aby se minimalizovalo turbo lag a efektivně pracovalo v reálných podmínkách provozu nákladních vozidel.
Proč jsou motory V8 přeplňované kompresorem vs. turbem 😮 | Vysvětleno Ep.6
Tabulka: Rychlé srovnání typů přeplňování
| Typ | Hlavní výhoda | Hlavní nevýhoda |
|---|---|---|
| Paralelní twin-turbo | Vysoký průtok vzduchu, symetrické řešení pro V-motory | Složitost, hmotnost, nutnost ladění |
| Sekvenční twin-turbo | Dobrá odezva při nízkých otáčkách + výkon při vysokých otáčkách | Komplexní řízení, vyšší náklady |
| VGT | Široké pásmo účinnosti, minimalizace turbo lag | Náročnější konstrukce, citlivost na nečistoty |
| Twin-scroll | Rychlejší rozběh turbíny, vyšší účinnost | Nutnost správného vedení výfuků podle zapalovacího pořadí |
| Elektrické turbo | Okamžitá akcelerace, eliminace turbo lagu | Technologická náročnost, cena, integrace s elektrickým systémem |
Závěrečné poznámky k použití u nákladních vozidel
Při rozhodování o implementaci paralelního twin-turbo do nákladního automobilu je třeba zvážit provozní podmínky, požadavky na točivý moment v nízkých otáčkách, údržbu a celkové náklady. Zatímco paralelní twin-turbo přináší potenciál pro vyšší výkon a lepší odezvu, konkurenční technologie jako sekvenční twin-turbo, VGT, twin-scroll nebo elektrické turbo nabízejí alternativní cesty k dosažení optimálního kompromisu mezi výkonem, spotřebou a emisemi.
