Předmětem tohoto průvodce je technická data, opravy a schémata náprav pro vůz Peugeot 306. Článek shrnuje běžné problémy, postupy demontáže a montáže, výměny dílů a tipy pro bezpečnou výměnu. Upozorňujeme, že opravy nápravy nejsou vhodné pro nekvalifikované osoby a vyžadují správné vybavení, nářadí a zkušenosti.
Typy a základní technické údaje náprav Peugeot 306
Peugeot 306 je k dispozici s různými motory a konfiguracemi, které ovlivňují typu a rozložení náprav. Právě proto je důležité znát specifické údaje pro konkrétní motor a verzi vozu. Níže jsou shrnuty obecné charakteristiky a prvky, které se nejčastěji vyskytují v technických schématech a servisních příručkách:
- Jednotná konstrukce s přední a zadní nápravou pro většinu verzí s pohonem na přední kola a nezávislé zavěšení.
- Vzorek součástek zahrnující tlumiče, brzdové bubny, brzdový systém ruční brzdy a ložiska kol.
- Možnosti výměny dílů po opotřebení - ložiska kol, brzdové bubny, tlumiče, brzdařské komponenty a držáky trubiček na rameni.
- Schémata a technické údaje obvykle zahrnují montážní postupy, točivé momenty a specifikace pro jednotlivé díly.
Časté problémy s nápravou a diagnostika
Mezi obvyklé problémy, které uživatelé Peugeotu 306 hlásí u zadní nápravy, patří:
- Skřípání, vrzání a klepání při jízdě.
- Snížení výšky auta a změna geometrie nápravy.
- Opotřebení ložisek a brzdových komponentů, které mohou vyústit v vybrace nebo vůli.
- Přetížení a nesprávná funkce brzdového systému ruční brzdy.
Pro diagnostiku je potřeba pečlivě zkontrolovat: těsnění, ložiska kol, brzdové štíty, brzdové trubičky a jejich upevnění, stejně tak i upevnění tlumičů a jejich kotvení v nápravě.
Postup demontáže a montáže zadní nápravy (přehledný návod)
Bezpečnost je na prvním místě. Po sejmutí kol je možné pokračovat s demontáží brzdových bubnů a souvisejících dílů. Postup níže vychází z původního popisu oprav a je určen pro orientační představu, konkrétní kroky se mohou lišit podle verze vozu a motoru:
- Sundáme jistící torxy a samotný brzdový buben.
- Pokračujeme demontáží ložisek a vyjmutím lanka ruční brzdy; odjistíme a povolíme matku zajišťující ložisko kola.
- Stáhnutím vyjmeme ložisko kola, povolíme čtyři imbusy a vyjmeme brzdový štít.
- Štít vyvěsíme mimo a zafixujeme vázacím drátem.
- Povolíme matice šroubů tlumičů, rameno přizvedneme heverem a vyndáme tlumič.
- Následně namontujeme držáky brzdových trubiček na rameno i na nápravnici.
- Na páku ruční brzdy zahákneme brzdové lanko a nalisujeme zpět ložisko kola.
- Brzdový buben očistíme a za pomocí zajišťovacího torxu namontujeme zpět.
- Následují tlumiče, které za pomoci heveru namontujeme zpět na nápravu a dotáhneme; připevníme brzdový regulátor.
- Zkontrolujeme, zda je vše pečlivě dotaženo, a poté namontujeme zpět kola.
Po dokončení je vhodné provést kontrolu brzdového systému a vzpěrného systému, aby nedošlo k potížím při jízdě a aby byla zajištěna bezpečnost provozu vozidla.
Technická specifikace a popis servisních manuálů
Workshop manual pro Peugeot 306 zahrnuje opravy a údržbu vozu s benzínovými čtyřválci o objemu 1.1, 1.4, 1.6, 1.8 a 2.0 litru. Předkládané servisní manuály obsahují:
- Podrobné technické specifikace vozu a popisy opravy jednotlivých komponentů.
- Tabulku poruch a doporučení pro údržbu vozu Peugeot 306.
- Podrobný popis postupů s ilustracemi; všechny sekce jsou věnovány rychlému a snadnému řešení problémů.
Schémata a ilustrace k opravám
Aby byla oprava co nejsrozumitelnější, lze využít následující typy schémat a ilustrací:

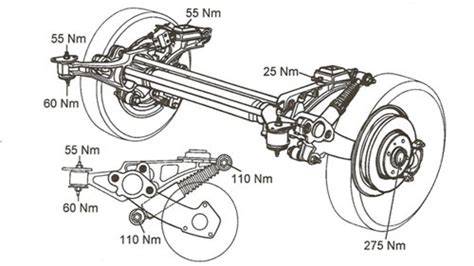

- Schémata zadní a přední nápravy s označením klíčových bodů pro demontáž a montáž.
- Vizualizace polohy ložisek, brzdových štítů a brzdových trubiček na ramenech a nápravnici.
- Postupné kroky s vyobrazením, kde a jak povolovat matice a šrouby tlumičů.
Dodatečné tipy pro údržbu a preventivní opravy
- Pravidelná kontrola ložisek kol a brzdového systému s ohledem na tichý chod a správnou funkci.
- Přehodnocení výšky auta a geometrie po větších opravách nápravy.
- Kontrola a výměna brzdových komponentů v souladu s nájezdem a provozními podmínkami.
renovace zadní nápravy peugeot 306- lakování a příprava dalších dílů před komletací vlog 4
Tabulka - klíčové součásti a jejich výměnné intervaly
| Součást | Frekvence/indikátor opotřebení | Poznámka |
|---|---|---|
| Ložiska kol | Podle stavu při kontrole | Výměna při překročení opotřebení nebo hlučnosti |
| Brzdové bubny | Podle opotřebení a stavu | Může vyžadovat čištění a zajišťovací torx |
| Tlumiče | Podle projevu (klepání, změna výšky) | Výměna po diagnostice |
| Držáky brzdových trubiček | Po vizuální kontrole | Opotřebení, koroze |
Další technické poznámky a doporučení
Pro správnou funkci náprav je důležité dodržovat montážní točivé momenty a postupy, které jsou uvedeny v servisních manuálech. Všechny díly je vhodné nakupovat podle specifikací výrobce a používat správné nářadí pro zajištění bezpečné a spolehlivé opravy.
