Peugeot 308, vyráběný v letech 2007 až 2018, je kompaktní automobil, který se stal oblíbeným díky svému modernímu designu a spolehlivosti. Tento model nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které se liší výkonem a efektivitou. Interiér vozidla je navržen s důrazem na komfort a technologické vybavení, což zahrnuje moderní infotainment systémy a bezpečnostní prvky. Tato stránka zobrazuje schéma pojistkové skříňky pro Peugeot 308, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla.
V tomto modelu jsou pojistkové skříňky typicky umístěny v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Diagramy zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel.
K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Pojistky a relé uvažujeme ve voze Peugeot 308 dvou generací, vyrobených v letech 2007 až 2011, a dále v dalších verzích. Montážní blok je umístěn ve spodní části ovládacího panelu na straně řidiče.

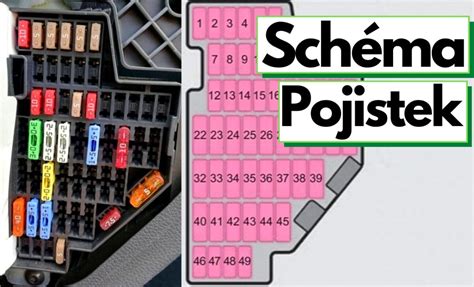

Schémata pojistkové skříně v motorovém prostoru a v kabině
Schéma pojistkové skříně Peugeot 308 1. zahrnuje níže uvedené pojistkové bloky a jejich funkce:
- F1115 Nízkoproudý obvod spínače zapalování
- F630 Zadní okna
- F1530 Uzamykání a superuzamykání
- F530 Elektricky ovládaná přední okna, el. sklopná zpětná zrcátka, panoramatická střešní roleta
- F1015 Spínače na sloupku řízení, siréna alarmu, řídicí jednotka poplašného systému
- F820 Audiosystém, radiotelefon, CD měnič, multifunkční displej, systém sledování tlaku v pneumatikách
- F75 Přední a zadní světla, individuální osvětlení, zadní reflektory, osvětlení schránky v palubní desce
- F1415 Multifunkční displej, zesilovač, Hands-free zařízení, dešťový/světelný senzor, řídicí jednotka parkovacího asistenta
- F930 Přední zásuvka 12V, pojistka zapalovače Peugeot 308
Schéma pojistkové skříně v kabině Peugeot 308 2. zahrnuje:
- F12 15 A Sdružený přístroj, varovný panel bezpečnostního pásu a airbagu předního spolujezdce, klimatizace, paměťová jednotka sedadla řidiče, spínače oblasti sedadel
V dalších popisech pro vozy 1. popisu srovnávací schéma ukazují:
- Schéma pojistkové skříně na krytu baterie Peugeot 308 1
- Schéma pojistkové skříňky na krytu baterie Peugeot 308 2
- Schéma rozložení a účel pojistek a relé; demontáž a montáž montážního bloku
Umístění a pravidla výměny pojistek
Pojistkové skříňky v motorovém prostoru a v kabině jsou určeny pro ochranu jednotlivých uzlů elektrického obvodu. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Obecně platí, že vyšší proudové hodnoty chrání klíčové komponenty a nižší chrání méně náročné obvody. Pokud dojde k vypálení pojistky, je nutné identifikovat poškozený obvod a vyměnit pojistku za shodnou hodnotu.
Pro vozy Peugeot 308 existují popisy a návody v rámci generací 1 a 2 s ohledem na schémata a umístění pojistek ve spodní části ovládacího panelu na straně řidiče a pod kapotou. Pojistkové skříňky tedy zahrnují jak obvod zapalování, tak i komfortní a bezpečnostní systémy vozu.
Praktické poznámky a tipy pro údržbu
- Vždy ověřte číslo pojistky podle schématu a ampérovou hodnotu před nákupem náhradních dílů.
- Výměnu provádějte se zajištěným vypnutím zapalování a odpojením baterie podle bezpečnostních pravidel.
- Pokud nevíte, která pojistka odpovídá konkrétní funkci, hledejte podle popisu na krytu skříně a v identifikačním schématu vozu.
Fuse box location and diagram: peugeot 308 2008 - Schema fusibili
V případě potřeby může být užitečné vyhledat dodatečné zdroje a návody, které popisují demontáž a montáž montažního bloku, identifikaci a náhradu spálených vložek a další kroky pro opravy elektrických obvodů. Pojistky pro Peugeot 308 zahrnují různé bloky a relé pro obě generace vozu. Nutné je dodržet správné jmenovité proudové hodnoty pojistek podle specifikací schémat.
Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů.
