Podvozek drezíny Tatra: konstrukce a technické parametry

Drezíny byly od počátku průmyslovou a železniční technikou určenou pro služební účely, podpůrné operace a údržbu tratí. První drezíny vznikly v kopřivnické továrně a jejich vývoj je úzce propojen s historií Tatry a s páteřovým rámem vozidel. Československá armáda i civilní sektor postupně vyžadovaly stále sofistikovanější řešení pohonu, nosných rámů a zavěšení, což vedlo k výraznému rozvoji konstrukce drezín v Kopřivnici i v dalších provedeních.

Historie a základní koncepce podvozku Tatry

První významné typy drezín vznikly po vzniku značky Tatra: motorový vozík Tatra T14 a inspektorská drezína Tatra T15. Drezíny postavené na koncepci páteřového rámu s kyvnými polonápravami byly průkopnické díky modulové konstrukci, která umožňovala variabilitu konfigurací. Po revoluční Tatře T11 následovala Tatra T12 a dále Tatra T13, které částečně definovaly používané typové řady drezín. ČSD a armáda testovaly a implementovaly jejich modernizace v různých verzích Vm14, Vm14/30 a Vm14/52, případně T15/30 a T15/52.

Klíčovým prvkem byl páteřový rám s nezávislým zavěšením kyvných polonáprav, který umožňoval lepší kontakt kol s nerovným terénem a vyšší průchodnost. Pohon zajišťovaly první i pozdější převodovky, včetně čtyřválcových i osmiválcových motorů, včetně vzduchem chlazených variant. Udávalo se, že páteřový rám není výlučným vynálezem Ledwinky, a že koncepci nezávislých a kyvných polonáprav rozpracoval i Edward Salzbury v Chicagu či Edmund Rumpler, načež Ledwinka koncepci dále vylepšil a zpopularizoval v Tatře.

Technické charakteristiky a klíčové kroky vývoje

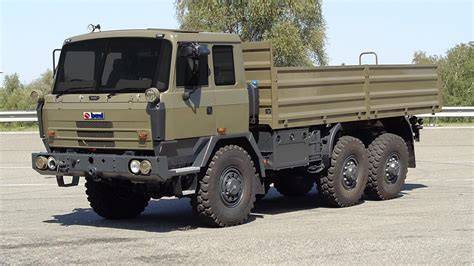

Podvozky Tatry se vyvíjely s cílem dosáhnout vysoké průchodnosti terénem a modulové konstrukce, která umožňuje sestavit jakýkoliv typ podvozku. V praxi to znamená čtyř-, šestinápravové a dokonce i desetinápravové konfigurace s možností různých verzí řízení náprav a nástavbových systémů. Poměrně časté byly následující konfigurace: 4×4, 6×6, 8×8, 10×10, 12×12 a 16×8, s čelními a mezinápravovými diferenciály pro uzamčení a lepší trakci.

Podvozky s kyvnými polonápravami mají charakteristický kontrast mezi polonápravami v prázdném stavu a zatíženém stavu (například v „O“ vs „X“ poloze kol), což ovlivňuje opotřebení pneumatik a jízdní chování. U některých modelů byla pozice levých polonáprav mírně posunuta vůči pravým (např. u vozu Tatra T 815), aby se vyrovnal stejnoběžný soubor ozubení kuželových pastorků a talířových kol rozvodovek.

Podvozky pro těžká a speciální vozidla

Speciální podvozky s vyšší nosností a více nápravami se uplatnily u vozidel určených pro armádu a pro těžké manipulační úkoly. Příklad tvoří podvozky Force (4×4, 6×6, 8×8, 10×10) s nízkou výškou kabiny a čelními diferenciály, stejně jako podvozky T 815 a jejich varianty, které umožnily instalaci jeřábů, kontejnerových vozidel a vyprošťovacích systémů. U těchto konstrukcí se používá kombinace vzduchem chlazených motorů Tatra, šestistupňových automatických převodovek a přídavných (sestupných) převodovek pro lepší manévrovatelnost a nosnost.

Významným příkladem je těžký terénní nákladní automobil T 813 KOLOS s variantami 8×8, 6×6 a 4×4, na kterém byl vyvinut systém dvou přídavných převodovek a řízená přední i zadní náprava. Konstrukční zjednodušení a modularita podvozku umožnily export a využití i pro obrněnou techniku a speciální stroje, jako jsou raketometné systémy nebo samohybná děla. V průběhu času došlo k významným změnám šasi TERRN°1, který využívá vzduchový vak s uvnitř uloženou vinutou pružinou nad každou polonápravou, což zlepšilo jízdní vlastnosti a odolnost proti vibracím.

Konkrétní drezíny a jejich technické detaily

Historicky významné modely drezín zahrnují T14, T14/30 a T14/52, Vm14, Vm14/30, Vm14/52, a drezínu T15 s variantami T15/30 a T15/52. U drezín T14 byly použity motory z automobilů Tatra 11, nejprve dvouválcový vzduchem chlazený boxer o objemu 1057 ccm a výkonu 12 koní. Později došlo k instalaci čtyřváleců Tatra 30 o objemu 1678 ccm a výkonu 24 koní (označení T14/30). U provedení T14/52 se objevila uzavřená kabina pro posádku a vyšší komfort. ČSD tyto drezíny klasifikovaly jako Vm14, Vm14/30 a Vm14/52. Drezíny T15 měly podobný základ, ale šasi a karoserie byly odlišné; verze T15/30 a T15/52 prošly významnými změnami a měnily se i tvary karoserií, například u T15/52 již nebyla kapota „žehličkoidní“.

V Kopřivnici se drezíny vyráběly až do roku 1952, s produkcí okolo 586 kusů na místě v Kopřivnici a odhadem 3 000 kusů celkově pro T14/52. Drezíny v různých verzích sloužily pro přepravu materiálu a pracovníků, pro údržbu tratí i jako inspekční vozíky, a v některých případech nesly i zcela speciální výbavu pro armádu a průmysl. Známé typy drezín, které bývají zmiňovány, zahrnují motorový vozík Tatra T14, inspektorskou Tatra T15 a jejich evoluce v kolejových podmínkách.

Současné souvislosti a související kulturotvorné události

V regionu Moravskoslezského kraje nacházíme i kulturní události typické pro historické období, včetně výstav a expozic spojených s korunami Karla IV. a s historií Tatra, která zůstává důležitým tématem regionálního dědictví. Tyto prvky dokládají propojení technických dějin s kulturními a společenskými kontexty, které formovaly průmyslovou a dopravní historií regionu.

Klíčové technické rysy a výhody koncepce podvozku Tatry

• Modulová koncepce umožňuje sestavit jakýkoliv typ podvozku s různým počtem náprav a konfigurací řízení.
• Kyvná polonáprava spolu s páteřovým rámem poskytuje lepší kontakt kol s terénem a vysokou průchodnost.
• Uzamykatelné diferenciály a vysoce výkonné převodovky zajišťují efektivní přenos výkonu na kola i v těžkých podmínkách.
• Vzduchem chlazené i vodou chlazené motory zajišťují spolehlivý provoz v extrémních teplotách.
• Možnost instalace různých převodovek (manuální, automatizované a plně automatické) podle požadavků uživatelů a legislativních podmínek.

Technické poznámky k přesnosti a srovnání

Rozdíly mezi jednotlivými podvozky a konfiguracemi vycházejí z konkrétních potřeb - od civilních vozidel Phoenix po vojenské a průmyslové varianty s různou nosností a rozvorem. Z pohledu technického popisu je důležité zdůraznit, že páteřový rám a kyvné polonápravy zůstávají leitmotivem pro vysokou stabilitu a variabilitu konstrukce, zatímco diference v řízení a rozvodových skříních doplňují komplexnost správy pohonného systému.

Další technickou zajímavostí je variabilita výšky celé soustavy podvozku vzhledem k poloze kabiny a použití různých výškových a rozměrových kombinací kol. Příkladem technicky složitějšího řešení je i systém řízení více náprav s vazbou na natočení předních náprav a obrysovým poloměrem otáčení kolem 30 m.

Tabulka vybraných technických parametrů

Podvozek Tatry si udržuje pověst důležitého prvku v koncepci nákladních vozidel s vysokou průchodností a modulární skladbou dílů, která zjednodušuje údržbu a snižuje náklady na výrobu. Díky této koncepci se stala Tatra jedním z nejvýznamnějších hráčů v oblasti těžkých podvozků a obrněné techniky.
