Renault Espace IV, vyráběný v letech 2003 až 2014, je oblíbený rodinný minivan, který nabízí prostorný interiér a pohodlné jízdní vlastnosti. Tento model je známý svou modularitou, která umožňuje jednoduché přizpůsobení interiéru podle potreb cestujících. Espace IV byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, což poskytovalo široký výběr pro zákazníky. Mezi nejčastější motory patřily 2.0-litrové a 3.5-litrové benzínové motory, jakož i 1.9-litrové a 2.2-litrové dieselové verze.
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Espace IV, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka obvykle nachází v prostoru pod kapotou a v interiéru vozidla, často v blízkosti přístrojové desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému.
Umístění a základní princip pojistkové skříňky

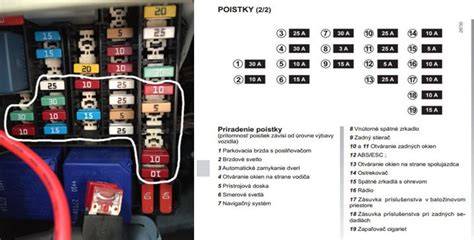

Renault Espace je často nazýván prvním sériově vyráběným minivanem na světě. V Americe se o několik měsíců dříve začala sériová výroba Chrysleru Dodge Caravan, který však měl spíše polonádržové než jednoobjemové uspořádání. Pojistkové bloky jsou tři: hlavní pojistkový blok (1) a další (2) pod ním na straně řidiče, v horní části palubní desky. Na straně spolujezdce je třetí blok (3) za přihrádkou v palubní desce.
Pojistková skříň č. Č. | Obsazení pojistek | AmpérF1. | PrázdnáF2. | Snímač parkovací brzdy, čtečka zapalování, multifunkční řídicí jednotka, spínač startéru | 10AF3. | Nastavovač sklonu světlometů, řídicí jednotka nastavení sklonu světlometů (xenonové světlomety), vyhřívání trysek ostřikovače čelního skla, přístrojová deska, syntetizátor řeči | 10AF4. | Zabezpečení proti krádeži, automatická převodovka (ATC), centrální zamykání, topení/klimatizace, dešťový senzor, ventilátor snímače vnitřní teploty, vnitřní zpětné zrcátko, parkovací systém, zpětná světla, podsvícené spínače, motorek stěračů čelního skla | 20AF5. | Žárovky interiéru | 15AF6. | Klimatizace, automatická převodovka (ATC), zámky dveří, tempomat, diagnostický konektor (DLC), elektrická zrcátka, elektrická okna, spínač světel, brzdová světla, motorek stěračů/ostřikovačů čelního skla | 20AF7. | Řídicí jednotka sklonu světlometů (xenonové světlomety), ovládání sklonu světlometů, přístrojová deska, levé potkávací světlomety | 15AF8. | Pravá obrysová světla | 7,5AF9. | Směrová světla/výstražná světla | 15AF10. | Audiosystém, elektrická sedadla, elektrická okna, přístrojová deska, navigační systém, telematika | 10AF11. | Klimatizace, mlhová světla, přístrojová deska, hlasový syntetizér | 30AF12. | Systém SRS | 5AF13. | Protiblokovací brzdový systém (ABS) | 5AF14. | Klakson | 15AF15. | Řídicí jednotka napájení dveří řidiče, elektrická vnější zrcátka, elektrická okna | 30AF16. | Řídicí jednotka napájení dveří spolujezdce, elektrická okna | 30AF17. | Zadní mlhová světla | 10AF18. | Vyhřívaná vnější zrcátka | 10AF19. | Pravé potkávací světlo | 15AF20. | Audiosystém s CD měničem, zapalovač cigaret Renault Espace 4 , osvětlení větracího otvoru v palubní desce, osvětlení zavazadlového prostoru, stmívač osvětlení přístrojové desky, osvětlení interiéru, levé přední obrysové světlo, osvětlení registrační značky, navigační systém, osvětlení spínačů | 7,5 AF21. | Ostřikovač zadního okna, dálková světla | 30 AF22. | Centrální zamykání | 30 AF23. | Napájecí připojení pro další vybavení | 15 AF24. | Zásuvka pro příslušenství (zadní), zapalovač cigaret | 15 AF25.
Poznámka: tabulka ukazuje rozebrané přiřazení pojistek podle oblastí a funkcí, včetně výbojů a proudů. Pojistková skříň č. Umístěno za hlavní jednotkou. Č. PopisF1. | Paralelní rezistor pro elektricky ovládaná okna - přední elektricky ovládaná oknaF2. | Paralelní rezistor pro elektricky ovládaná okna - zadní elektricky ovládaná oknaF3. | Paralelní rezistor pro systém denního svícení - přední parkovací světloF4. | Paralelní rezistor pro systém denního svícení - potkávací světla1.
Schémata a význam jednotlivých pojistek
Schémata na stránkách ukazují čísla pojistek, jejich ampér hodnoty a komponenty, které chrání. Relé a bloky pojistek jsou rozdělené napříč místy, například hlavní pojistkový blok a vedlejší bloky na straně řidiče a spolujezdce, s umístěním v palubní desce a pod kapotou. Důležité je volit správné ampérové hodnoty jednotlivých pojistek a používat náhradní pojistky se shodnou hodnotou.
- Hlavní pojistkový blok (1) - v prostoru pod kapotou, případně pod palubní deskou.
- Boční bloky (2) - na straně řidiče, v horní části palubní desky.
- Třetí blok (3) - na straně spolujezdce, za přihrádkou v palubní desce.
Pro lepší pochopení a praktickou užitečnost lze doplnit tabulku s vybranými položkami pojistek a odpovídajícími proudy. Uživatelům se doporučuje provádět výměny jen dle specifikací výrobce a při podezření na problém kontaktovat kvalifikovaného technika.
Umístění a schémata pojistkové skříně: Renault Espace IV (2003-2006)
Tipy pro údržbu a opravy související s pojistkami
- Vždy ověřte ampér hodnotu nové pojistky před instalací.
- Pokud pojistka vyhoří bez zjevného důvodu, zkontrolujte související obvody a kabeláž na poškození.
- Vyměňte pojistku v celém obvodu, abyste předešli opětovnému poškození.
- Při demontáži palubní desky postupujte opatrně a sledujte stínění a konektory.
- Pro většinu systémů (ABS, ESP, klimatizace) jsou vyžadovány specifické proudové hodnoty, které odpovídají originálním dílům.
Možnosti doplňkové tabulky pro čtenáře
| Obvod | Popis | Proud (A) |
|---|---|---|
| F1 | Paralelní rezistor pro elektricky ovládaná okna - přední | … |
| F2 | Paralelní rezistor pro elektricky ovládaná okna - zadní | … |
| F3 | Systém denního svícení - přední parkovací světlo | … |
| F4 | Systém denního svícení - potkávací světla | … |
