Opel Vectra C, vyráběný v letech 2002 až 2008, je středně velký automobil, který se stal populárním díky svému komfortu a spolehlivosti. Tento model byl dostupný v různých karosářských verzích, včetně sedanu, kombi a hatchbacku. Vectra C nabízela širokou škálu motorů, od benzinových s objemem 1.8 litru až po výkonné dieselové jednotky s objemem 3.0 litru.
Umístění a význam pojistkových skříní

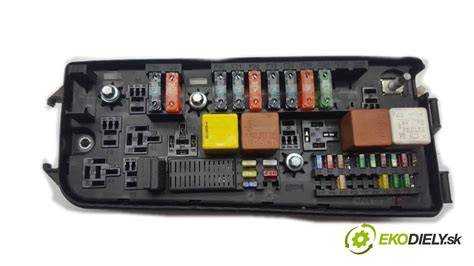

Tato stránka zobrazuje schéma pojistkové skříňky pro Opel Vectra C, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, nejčastěji pod palubní deskou nebo v blízkosti zavazadlového prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampéráž a chráněné komponenty, což je klíčové pro identifikaci a výměnu pojistek. Vždy používejte náhradní pojistky se stejnou ampéráží, abyste předešli poškození elektrického systému.
Typický problém: pálení pojistky pro centrální zamykání
Od zimy si lámu hlavu nad pálení pojistky pro centrální zamykání. Mám hatchback 1,4 16v. 14XE16 motor. Odemknul jsem dálkově a auto se neodemklo. Pojistka vyhořela. Vyměnil jsem ji a týden to fungovalo. A pak zase. Poté jsem ji vyměnil znovu, zkoušel zamykat odemykat asi 50x a šlo to, nechal jsem auto na místě a šel domů. Zkusil jsem odpojit konektor ke kufru, konektory k zadním dveřím. Prošel jsem husí krky ke všem 5ti dvěřím. Pouze ke kufru byl jeden drátek lehce odizolovanej, tak jsem podlepil izolepou. Zda odemykám kličem nebo dálkově nemělo rozdíly.
Co dělat při opakovaném spálení pojistky
- Určitě tam ale nedávej silnější pojistky než tam patří! To je ta největší pitomost co můžeš udělat.
- Zkusil jsi oddělat všechny konektory k centrálům a pak zkusit odemknout + se podívat zda pojistka je OK? Pokud prdne asi bych se podíval znovu na kabeláž a pořádně.
- Pak na řídící jednotku co je u spolujezdce.
- Asi ti nezbude nic jiného, než odkrýt spodní čalounění prahů a sloupků, a zkontrolovat kabeláž, která tudy vede.
- V levém rohu dole u nohou řidiče (u páčky pro otvírání víka motoru) je hlavní konektor X1, ten zkontroluj, jestli se ti do něj neostává třeba voda, to samé i u řídící jednotky centrálu.
Co motorek pro zámek víčka nádrže? Kontroloval jsi také? Kabeláž k němu?
Praktické kroky, které pomohly v praxi
Tak jsem se v tom dneska zase hrabal dle rad co jste tu napsali, odpojil jsem všechny dveře odemkl a pojistka drží, připojil postupně všechny a pojistka drží. Rozdělal jsem sloupek u řidiče jak je otevírání kapoty motoru, docela pěkné bago kabelů a bylo umění to dát zpět. Zde jsou ty kabely ale naprosto v pohodě, ani se nehejbou, nemají jak praskat. Kontroloval jsem při odemykání zámek nádrže, ten se vysunuje a zasunuje v pohodě. Ty ostatní věci jako je řídíci jednotka atd najdu kde? Podstatnou věcí toho všeho bylo, že jsem si dnes všiml, že jsem minule nedopojil zamykání kufru ale asi konektor na vyhřívání skla. Takže jsem to dneska napravil. Aktualně mám vše připojené krom zadních dveří, tam jsem měl pocit že ten zámek blbne a hodně cvaká, už i při odemykání bez centralu nešel vyndat klič pokud ho neotočím zpět až při potoevření kufru.
Jednotka centrálu je u nohou spolujezdce u slupku (tak, jak jsi koukal na konektor u nohou řidiče, tak je u spolujezdce ŘJ centrálu). Nejlepší je, když sundáš obložení dveří kufru, abys viděl, v jakém stavu ten zámek je. Já ho na Astře rozdělával nedávno a byl slušně zasraný.
Diagnostika krok za krokem
- Výměna pojistky a následné testování: Vyměň pojistku za správnou ampéráž a sleduj chování - funguje-li zamykání krátkodobě, problém je pravděpodobně přerušovaný zkrat.
- Izolační kontrola kabeláže: Projdi husí krky u všech dveří, zkontroluj odizolované vodiče a spoje.
- Oddělování modulů: Odpoj jednotlivé konektory (kufr, zadní dveře, dveře spolujezdce, dveře řidiče) a testuj, kdy pojistka praskne.
- Kontrola zámků: Rozebrat zámky, pročistit mechaniku, namazat a případně vyměnit mikrospínače v zámcích.
- Prohlídka řídící jednotky: Najdi řídící jednotku centrálu u nohou spolujezdce a zkontroluj konektory a případný průnik vody.
- Prohlídka obložení a kabeláže: Odkrýt spodní čalounění prahů a sloupků, zkontrolovat vedoucí kabely a případně je předělat za nové se silikonovou bužírkou.
Možné příčiny opakovaného praskání pojistky
- Zkrat v kabeláži dveří (odizolovaný vodič, poškozený husí krk).
- Vadný motorek zámku (zatuhlý zámek, který při pokusu o pohyb odebírá nadměrný proud).
- Spoje a konektory s oxidačním nebo korozním poškozením, případně vniknutí vody do konektorů.
- Vadná řídící jednotka centrálu nebo její konektory.
- Mechanické seškrábnutí v zámku, přerušované kontaktování mikrospínače.
Netvrdím, že to nemůže být ten zámek - klidně ten motorek může zatuhnout tak, že s ním elektrika nepohne a odejde pojistka. Dveře spolujezdce tedy nepomohli. Takže teďka rozdělat sloupek u spolujezdce a podívat se na jednotku centrálu a pak už tedy nevím, asi servis, pokud ten na něco přijde.
Praktické poznámky a varování
- Neodkládej správné zjištění příčiny zapálení pojistky a neklaď tam silnější pojistku - riskuješ požár nebo poškození kabeláže a modulů.
- Pokud pojistka praskne dříve, než se cokoliv ve dveřích pohne, může se jednat o přímé zkratování na kabelu nebo v konektoru.
- U hatchbacku je často potřeba sundat obložení dveří kufru a zkontrolovat zámek, protože bývá znečištěný a zatuhlý.
- Pokud si nejsi jistý diagnostikou, servisy mají přístup k diag. nástrojům a mohou sledovat proudové nárazy při pokusu o zamčení.
Jak diagnostikovat aktuátor zámku dveří
Tabulka: souhrn kroků pro lokalizaci závady
| Krok | Co zkontrolovat | Očekávaný výsledek |
|---|---|---|
| Výměna pojistky | Použít správnou ampéráž | Krátkodobé fungování nebo okamžité prasknutí |
| Odpojení konektorů | Postupné připojování dveří a kufru | Identifikace drzví nebo modulu, který závadu způsobuje |
| Kontrola kabeláže | Husí krky, prahy, sloupky | Nalezení odizolovaných nebo poškozených vodičů |
| Inspekce zámků | Rozebrání a vyčištění zámků, kontrola mikrospínačů | Oprava nebo výměna vadného motorku/mikrospínače |
| Kontrola řídící jednotky | Konektory u spolujezdce | Odhalení vlhkosti nebo poškození jednotky |
Osobní zkušenosti a doporučení od uživatelů
Tak dneska jsem zkusil odemknout a zamknout auto po tom co je odpojený kufr a musím říct, že to funguje i po dni klidu. Takže nějakým prostříknutím nebo něčím bych ho měl pročistit? Na můj vkus i fest cvaká. Asi bude muset být zatuhlej, když právě po vyměnení pojistky funguje a druhej den pojistku na první odemknutí spálí.
Tak jsem tu zpět, dneska jsem odemkl, dojel do práce a zamkl. Odpoledne jdu k autu odemykam a auto se odemklo vše krom dveří spolujezdce a pojistka je zase v čudu. Talže kufr nakonec na vině nebyl. Odpojil jsem tedy dveře spolujezde a uvidim jak to bude fungovat bez jejich zapojení.
Jezdil jsem s vypojenými dveřmi a výsledek byl stejný. Auto šlo v klidu zamykat, odemykat, druhý den ráno v pohodě dojedu do prace. Po té co auto stojí na parkovišti na zimním kopci, když se k němu v 14:00h vrátim odemkne se částečně a je po pojistce. Zpět jsem se vrátil, zapojil dveře a vypojil dveře řidiče, zkusil a pojistka hned praskla a to se žádne dveře ani necvakli. Dveře spolujezdce tedy nepomohli.
Já bych rozebral všechny zámky, vyčistil, znovu namazal a rovnou vyměnil mikrospínače v zámcích. No a jestli chceš auto ještě nějakou dobu podržet, pak bych předělal kabeláž zadních dveří, za kabely se silikonovou bužírkou.
