Ford Focus II, vyráběný v letech 2004 až 2011, je populární model kompaktního automobilu, který si získal oblibu díky své spolehlivosti a všestrannosti. Tento model nabízí různé možnosti motorů, včetně benzínových a dieselových variant, což umožňuje řidičům vybrat si podle svých preferencí a potřeb. Tato stránka zobrazuje podrobnou schéma pojistkové skříňky pro Ford Focus II, která je nezbytná pro správnou údržbu a řešení problémů s elektrickým systémem vozidla.
Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod kapotou a v kabině vozidla. Na našich diagramech jsou jasně označeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů.
Tato verze příručky pro uživatele obsahuje nejnovější informace, které se mohou lišit od její tištěné verze, již jste obdrželi s vozidlem. Také může obsahovat informace, které se vozidla netýkají nebo které popisují fungování, jež se liší od skutečného fungování vozidla. Jakékoliv nepatřičné změny na elektrickém nebo palivovém systému vozidla mohou ohrožovat bezpečnost vozidla, protože mohou vyvolat nebezpečí požáru nebo způsobit poškození motoru. Veškeré práce zahrnující tyto systémy nebo výměnu relé a vysokoproudových pojistek si nechte provádět u odborníků.
Rozvodné skříňky a jejich umístění
Rozvodná skříňka baterie: pro kontrolu nebo výměnu pojistky musíte napřed stáhnout kryt baterie. Potom sejměte uvolněním úchytu a zvednutím kryt pojistkové skříňky. Uvnitř rozvodné skříňky najdete schéma pojistek.
Centrální rozvodná skříňka - Řízení na levé straně: Centrální rozvodná skříňka je umístěna za odkládací přihrádkou pod přístrojovou deskou. Vyjměte odkládací přihrádku tak, že ji otevřete a vytáhnete ven. Při zpětné instalaci vložte odkládací přihrádku do otvoru a zatlačte, až ucítíte, že zapadla. Nálepka se schématem pojistek umístěná na vnější straně odkládací přihrádky vám pomůže identifikovat pojistky.
Centrální rozvodná skříňka - Řízení na pravé straně: Centrální pojistková skříňka je umístěna za odkládací přihrádkou. Pro demontáž odkládací přihrádky ji otevřete a stlačte páku vzadu vlevo.

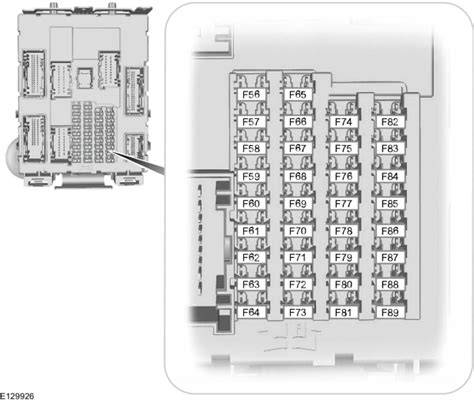

Schéma pojistek Ford Focus II
V kontextu Ford Focus II se zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Schéma umožňuje identifikovat ochranné prvky lanka elektrických okruhů spolujezdce a dalších částí interiéru. Důležité je dodržet stejné ampérové hodnoty při náhradě pojistek, aby nedošlo k poškození elektrických systémů.
Poznámky k bezpečnosti a údržbě
Veškeré práce zahrnující elektrické a palivové systémy vyžadují odborný zásah. Neoprávněné zásahy mohou vést k nebezpečí požáru, poškození motoru a ztrátě bezpečnosti vozidla. Udržením správné hodnoty a umístění pojistek se zajišťuje stabilní provoz elektrického systému a spolehlivá funkce asistenčních i komfortních prvků vozu.
Další poznámky k verzím Ford Focus
Ford Focus 4. generace a její schéma pojistek se liší od staršího provedení Focus II a zahrnuje bloková schémata a specifická umístění v palubní desce. Interiér a rozvody se liší podle roku výroby, avšak princip práce a důraz na správné ampérové hodnoty zůstávají stejná.
- Dodržujte postup demontáže krytů a přístup k pojistkové skříňce podle návodu.
- Kontrolujte vizuálně stav pojistek a jejich kontaktů při každé údržbě.
- V případě pochybností se obraťte na kvalifikovaného technika.
