Podvozek vozidla je komplexní systém, který zahrnuje přední a zadní nápravu, odpružení, brzdovou soustavu a řízení. Tyto komponenty jsou umístěny mezi karoserií a koly a zajišťují stabilitu, ovladatelnost a komfort jízdy.

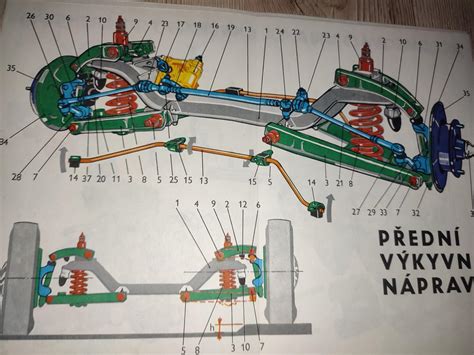

Struktura přední nápravy
Přední náprava je klíčovou součástí podvozku, která nese hmotnost přední části vozidla a umožňuje natáčení kol pro řízení. Mezi hlavní díly přední nápravy patří:
- Ramena zavěšení kol: Tyto komponenty spojují těhlice kol s karoserií nebo pomocným rámem nápravy a umožňují pohyb kol při přejezdu nerovností. V závislosti na konstrukci mohou být ramena horní, dolní, podélná nebo příčná.
- Čepy ramen: Zajišťují kloubové spojení mezi rameny a dalšími částmi nápravy nebo těhlicí, což umožňuje potřebnou volnost pohybu.
- Silentbloky a uložení ramen a nápravy: Gumokovové nebo polyuretanové silentbloky slouží k tlumení vibrací a hluku přenášených z nápravy na karoserii. Uložení pak zajišťuje pevné, ale zároveň pružné spojení jednotlivých dílů.
- Díly stabilizátoru: Stabilizátor (nebo zkrutná tyč) snižuje náklony karoserie v zatáčkách. Jeho součástí jsou tyče stabilizátoru a uložení stabilizátoru.
- Těhlice kol: Držák kola, který obsahuje náboj kola s ložiskem a místo pro uchycení brzdového třmenu a ramen nápravy.
- Poloosy: Převádějí točivý moment z diferenciálu na kola.
Výběr náhradních dílů pro přední nápravu
Při výběru náhradních dílů pro přední nápravu je důležité zohlednit výrobce vozidla, konkrétní model a rok výroby, stejně jako motorizaci. Níže uvádíme přehled některých výrobců a kategorií dílů, které jsou relevantní pro Škoda Superb 2.5 TDI z roku 2006.
Kategorie dílů přední nápravy
- Ramena zavěšení kol
- Čepy ramen
- Silentbloky, uložení ramen a nápravy
- Díly stabilizátoru
- Uložení nápravy
Příklady konkrétních dílů a jejich specifikace
Níže jsou uvedeny příklady některých dílů, které mohou být relevantní pro přední nápravu Škoda Superb 2.5 TDI 2006. Tyto informace slouží pouze jako ilustrace, pro přesný výběr doporučujeme ověřit kompatibilitu podle VIN kódu vozidla.
Ložiskové pouzdro stabilizátoru
Výrobce: A.B.S.
Číslo dílu: 270452
Montovaná strana: levá přední náprava, pravá přední náprava
Vnitřní průměr: 27 mm
Vnější průměr: 51 mm
Délka: 45 mm
Hmotnost: 0,1 kg
EAN: 8717109343021
Příslušná OEM čísla: AUDI 4D0411327H, VOLKSWAGEN 4D0411327F, 4D0411327H, VAG 4D0 411 327H (4D0411327H), 4D0.411.327F (4D0411327F), 4D0.411.327H (4D0411327H)
Rameno zavěšení kol
Výrobce: A.B.S.
Číslo dílu: 210045
Montovaná strana: na přední ose, nahoře, pravá přední náprava, vnější
Rozměr kužele: 16 mm
Doplňkový popis: s nosným-/vodicím kloubem s pryžovou montáží
Materiál: hliník
Délka: 274 mm
Typ spojení: podélné rameno
Hmotnost: 0,5 kg
EAN: 8717109310214
Nahrazuje díly: 210912
Příslušná OEM čísla: AUDI 8E0407506A, 8E0407506C, 8E0407506P, ŠKODA 8E0407506A, VOLKSWAGEN 8E0407506A, VAG 8E0 407 506A (8E0407506A), 8E0 407 506C (8E0407506C), 8E0 407 506P (8E0407506P)
Rameno zavěšení kol
Výrobce: A.B.S.
Číslo dílu: 210044
Montovaná strana: levá přední náprava, na přední ose, pravá přední náprava, tlačítkovnější
Omezení: Číslo podvozku (VIN) do: 3U-3-021-397
Rozměr kužele: 20,5 mm
Doplňkový popis: s nosným-/vodicím kloubem s pryžovou montáží
Materiál: hliník
Délka: 362 mm
Typ spojení: podélné rameno
Velikost závitu: M12X1,5 RHT
Hmotnost: 1,48 kg
EAN: 8717109310207
Příslušná OEM čísla: AUDI 4D0407151C, 4D0407151D, 4D0407151H, 4D0407151P, ŠKODA 4D0407151P, 8D0407151D, 8D0407151E, VOLKSWAGEN 4D0407151A, 4D0407151B, 4D0407151E, 4D0407151G, 4D0407151H, 4D0407151P, 8D0407151D, 8D0407151E, VAG 4D0 407 151H (4D0407151H), 4D0 407 151P (4D0407151P)
Rameno zavěšení kol
Výrobce: A.B.S.
Číslo dílu: 210608
Montovaná strana: levá přední náprava, nahoře, vnější, zadní osa
Rozměr kužele: 16 mm
Doplňkový popis: s nosným-/vodicím kloubem s pryžovou montáží
Materiál: hliník
Délka: 250 mm
Typ spojení: podélné rameno
Hmotnost: 0,501 kg
EAN: 8717109336801
Příslušná OEM čísla: AUDI 4D0407509J, 8E0407509A, 8E0407509C, 8E0407509P, ŠKODA 8E0407509A, VOLKSWAGEN 4D0407509J, 8E0407509A, VAG 4D0 407 509J (4D0407509J), 8E0.407.509C (8D0407509C), 8E0.407.509E (8D0407509E)
Rameno zavěšení kol
Výrobce: A.B.S.
Číslo dílu: 210048
Montovaná strana: levá přední náprava, tlačítkovnější, zadní osa
Rozměr kužele: 15,5 mm
Doplňkový popis: s nosným-/vodicím kloubem s pryžovou montáží
Materiál: hliník
Délka: 385 mm
Velikost závitu: M12X1,5 RHT
Hmotnost: 2,024 kg
EAN: 8717109310245
Příslušná OEM čísla: AUDI 4D0407693AC, 4D0407693AD, 4D0407693N, 8E0407693AC, 8E0407693AG, 8E0407693AJ, 8E0407693AK, 8E0407693AL, 8E0407693AM, 8E0407693K, 8E0407693N, 8E0407693Q, 8E0407693T, ŠKODA 8E0407693Q, VOLKSWAGEN 4D0407693AD, 8E0407693, 8E0407693AG, 8E0407693E, 8E0407693K, 8E0407693P, 8E0407693Q, VAG 8E0 407 693AC (8E0407693AC), 8E0 407 693AG (8E0407693AG)
Systém řízení
Systém řízení je další klíčovou součástí podvozku, která umožňuje řidiči ovládat směr jízdy vozidla. Mezi hlavní komponenty systému řízení patří:
- Kompletní řízení a díly skříně řízení: Mechanismus, který převádí otáčení volantu na pohyb táhel řízení.
- Čepy a axiální táhla řízení: Spojují skříň řízení s těhlicemi kol.
- Manžety řízení: Chrání klouby řízení před vniknutím nečistot a ztrátou maziva.
- Posilovače řízení: Usnadňují otáčení volantu, zejména při nízkých rychlostech.
- Olej do posilovače řízení: Zajišťuje správnou funkci hydraulického posilovače.
Příklady dílů řízení
Řídicí mechanismus
Výrobce: LIZARTE
Číslo dílu: LI 01.05.3090
Cena (včetně zálohy): 13 371,-
Druh provozu: hydraulický
Levo-/pravostranné řízení: pro levostranně řízená vozidla
Omezení výrobce: ZF
EAN: 8435078300288
Příslušná OEM čísla: AUDI 8D1422052K, 8D1422052KX, 8D1422052L, 8D1422052LX, 8D1422053A, 8D1422053AX, 8D1422072R, VOLKSWAGEN 3B1 422 052 F (3B1422052F), 3B1 422 052 S (3B1422052S)
Řídicí mechanismus
Výrobce: SPIDAN
Číslo dílu: SD 52346
Cena (včetně zálohy): 16 021,-
Druh provozu: hydraulický
Levo-/pravostranné řízení: pro levostranně řízená vozidla
Omezení výrobce: ZF/KOYO
Vybavení vozidla: pro vozidla bez řízení s posilovačem
Řízení: s řídicí tyčí
EAN: 4019064077244
Příslušná OEM čísla: AUDI 8E1422052, 8E1422052A, 8E1422052AX, 8E1422052D, 8E1422052DX, 8E1422052F, 8E1422052FX, 8E1422052L, 8E1422052P, 8E1422052PX, 8E1422052Q, 8E1422052QX, 8E1422052X, 8E1422053A, 8E1422053AX, 8E1422053K, 8E1422054A
Řídicí mechanismus
Výrobce: QWP
Číslo dílu: QWP WSD096
Cena (včetně zálohy): 12 777,-
Druh provozu: hydraulický
Pro výrobce řízení: ZF/KOYO
Výška vstupní hřídele: 122 mm
Netto váha: 8,2 kg
Celková délka: 1040 mm
Levo-/pravostranné řízení: pro levostranně řízená vozidla
Doplňkový popis: bez držáku
Vpusť: 14,0 mm
Odtok: 16,0 mm
Použitá čísla: 11-0664, 8E1422052, 8E1422052D, 8E1422054E, JRP793, JRP897, JRP898
Příslušná OEM čísla: AUDI 8D1422052K, 8E1 422 052 B (8E1422052B), 8E1 422 052 BX (8E1422052BX)
Řídicí mechanismus
Výrobce: ELSTOCK
Číslo dílu: ELS 11-0664
Cena (včetně zálohy): 12 440,-
Druh provozu: hydraulický
Druh převodovky: Převodka hřebenového řízení
Pro výrobce převodovky řízení: ZF/KOYO
Délka: 1035 mm
Levo-/pravostranné řízení: pro levostranně řízená vozidla
Výška vstupní hřídele: 35 mm
Počet otáček volantu: 2,9
Vpusť: 14 mm
Odtok: 16 mm
Netto váha: 8,17 kg
EAN: 5704651050357
Nahrazuje díly: 11-0668, 11-1084, 11-1095, 12-0669, 12-1083
Příslušná OEM čísla: AUDI 8E1422052, 8E1422052A, 8E1422052AX, 8E1422052D, 8E1422052E, 8E1422052EX, 8E1422052F, 8E1422052FX
Řídicí mechanismus
Výrobce: Metalcaucho
Číslo dílu: MTC 50384
Cena: 7 399,-
Druh provozu: hydraulický
Levo-/pravostranné řízení: pro levostranně řízená vozidla
EAN: 8435108071058
Příslušná OEM čísla: AUDI 3B1422052S, 3B1422071R, 4A1422065J, 4B1422052A, 4B1422065J, 4B1422065K, 4B1422065R, VOLKSWAGEN 4B1422052FX, 8D1422052, 8D1422052A, 8D1422052B, 8D1422052BX, 8D1422052C, 8D1422052CX
Při výběru a montáži dílů přední nápravy a řízení je nezbytné dodržovat pokyny výrobce vozidla, včetně správných utahovacích momentů a postupů. Instalaci by měli provádět pouze kvalifikovaní specialisté.
