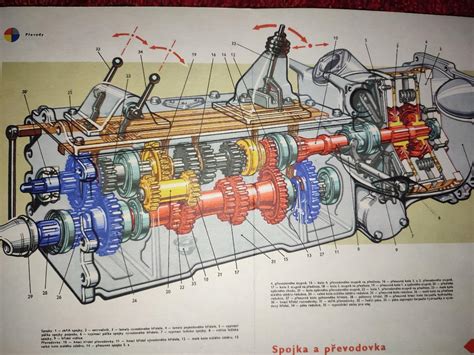

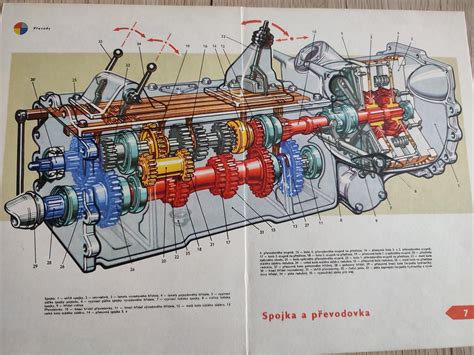

Převodovky traktorů Zetor a jejich funkce

Série lehkých traktorů Zetor, vyráběná v letech 1992-1999, je vybavena převodovkou s konfigurací 10×2 a motory o výkonu od 61 do 78 HP.

Princip funkce spojky a převodovky

Funkce spojky a převodového ústrojí u automobilů je pro mnohé základní znalostí. Nicméně, detailní pochopení toho, jak se jednotlivé části pohybují, co na co zabírá a jak přesně fungují, může být pro mnoho lidí záhadou.

Video na YouTube kanálu Learn Engineering poskytuje jednu z nejjasnějších ilustrací toho, jak funguje spojka a převodovka v automobilu s manuálním řazením. Ačkoliv vizuální zpracování samotného auta není příliš propracované, tvůrci věnovali maximální pozornost detailnímu zobrazení všech klíčových vnitřních komponent.

Proč je převodovka nezbytná?

Důvod existence převodovky v automobilu je zřejmý. Spalovací motor má omezený rozsah otáček, ve kterém dokáže efektivně pracovat. Převodovka slouží k tomu, aby tento úzký rozsah otáček motoru pokryl široké spektrum potřebných rychlostí jízdy. Zajišťuje změnu převodového poměru mezi otáčkami kol a otáčkami klikové hřídele motoru.

Role spojky při řazení

Jelikož je proces manuálního přeřazení relativně složitý, je nezbytné, aby během tohoto procesu přestal točivý moment z motoru proudit do převodovky. Zároveň je nutné umožnit plynulé rozjetí.

Klíčové komponenty spojky

• Lamela: Základní a nejdůležitější část spojky, opatřená adhezním materiálem. Lamela je spojena s hřídelí převodovky a dosedá na setrvačník motoru, který je spojen s klikovou hřídelí.
• Přítlačný talíř: Aby se lamela otáčela se setrvačníkem a přenášela tak sílu z motoru do převodovky, musí být k němu přitlačována přítlačným talířem. Přítlačný talíř se skládá ze dvou částí:
• Vnější část je pevná a pevně uchycená k setrvačníku.
• Vnitřní část je uložena na listových pružinách, které ji tlačí proti lamele.
• Membránová pružina: Klíčová součást pro rozepnutí spojky. Je spojena s vnitřní částí přítlačného talíře. Pokud je membránová pružina stlačena uprostřed (obvykle ovládací pákou), její vnější část se zvedne a odtáhne přítlačný talíř od lamely, čímž se spojka rozepne.
• Vinuté pružiny: Tyto pružiny, umístěné mezi středem a kotoučem spojkové lamely, slouží k tlumení torzních kmitů přenášených od motoru.

Řešení problémů s vibracemi převodovky u traktoru Zetor 7011

Jeden z majitelů traktoru Zetor 7011 se potýká s problémem vibrací vycházejících z převodovky při jízdě na jakýkoliv rychlostní stupeň. Vibrace mizí po sešlápnutí spojky a nejsou doprovázeny výraznými rázy. Majitel se obává, zda tyto vibrace signalizují potřebu generální opravy převodovky a jak moc je situace kritická.

Diagnostika vibrací

Klíčovým faktorem při diagnostice je zjištění, zda vibrace přetrvávají i při různých otáčkách motoru a zda se mění v závislosti na zařazeném rychlostním stupni. Pokud vibrace souvisí s otáčkami motoru a nikoliv s konkrétním kvaltem, může problém spočívat ve spojce (např. chybějící šroub, poškozené obložení, svařovaný přítlačný talíř). Pokud má vliv zařazený rychlostní stupeň, je pravděpodobnější problém přímo v převodovce.

Obecně platí, že jakékoliv vibrace škodí motoru a mohou vést k uvolnění či rozpadu součástí. Doba, po kterou lze s vibracemi jezdit, je individuální.

Případová studie: Vibrace na Zetor 7011

V případě traktoru Zetor 7011 se vibrace projevují pouze při jízdě s zařazeným rychlostním stupněm a při všech otáčkách motoru. Po sešlápnutí spojky vibrace okamžitě zmizí. Vibrace jsou popisovány jako monotónní, bez rázů. Snížení plynu vibrace mírně snižuje, ale stále jsou patrné.

Majitel zakoupil traktor od překupníka s TP a STK do roku 2013. V technickém průkazu je uvedeno, že v roce 1991 byla vyměněna "zadní skříň", což by mohlo znamenat nahonovou převodovku. I přes potenciální nutnost opravy ve výši 20 000 Kč byla cena traktoru (90 000 Kč) stále považována za přijatelnou.

Možné příčiny a řešení

Vzhledem k popisu, kdy vibrace mizí po sešlápnutí spojky bez ohledu na zařazený rychlostní stupeň, je nejpravděpodobnější příčinou vysypané ložisko v převodovce, konkrétně uložení hřídele. Alternativně může být problém ve spojce.

Pro hlubší diagnostiku se doporučuje sundat horní víko převodovky a zkontrolovat stav hřídelí a jehličkového ložiska mezi nimi. V případě poškození bude nutné demontovat motor, kabinu a převodovku. Doporučuje se výměna obou hřídelí za originální díly Zetor a zvážení výměny synchronů a dalších opotřebovaných ozubených kol.

Výsledky opravy a další zjištění

Po opravě traktoru Zetor 7011 bylo zjištěno, že příčinou vibrací byly vymlácené dvě ozubená kola stálého pohonu v převodovce, nikoli spojkové ložisko. Dále se ukázalo, že tři hlavy válců motoru byly prasklé, což způsobovalo problémy se startováním při nižších teplotách kvůli nízké kompresi.

Po výměně pístních kroužků a opravě hlavy válců motor nyní startuje na druhé protočení i při teplotě 0°C. Přesto majitele znervózňuje vibrace motoru při 2200 otáčkách (na volnoběh), které jsou prý po opravě normální. Vibrace ustupují při otáčkách 2500.

Přetrvávajícím problémem je samovolné zavzdušňování levé brzdy. I po odvzdušnění problém přetrvává, což může ukazovat na netěsnost hlavního brzdového válce, i když únik brzdové kapaliny zatím nebyl pozorován.

Výběr vhodného příslušenství pro Zetor 7011

Majitel traktoru Zetor 7011 se dále dotazuje na doporučení vhodného pluhu a kultivátoru pro tento model. Půda v oblasti Hané je středně těžká, terén je mírně zvlněný.

Doporučení pro pluh

Pro traktor Zetor 7011 se doporučuje pluh s konfigurací 3x30, přičemž je důležité zohlednit typ půdy. I za suchého počasí, kdy má půda větší odpor, by měl být traktor schopen utáhnout tříradličný pluh s rezervou, zejména na mírně zvlněném terénu. Zkušenosti s traktorem 7211 ukazují, že tento model bez problémů zvládal originální trojrámečkový pluh.

Výběr kultivátoru

Při výběru kultivátoru je důležité věnovat pozornost jeho konstrukci a možnostem nastavení. Je vhodné zvolit model, který umožňuje přesné seřízení pro optimální práci.

Akademická práce o řadicích mechanismech

V rámci akademického výzkumu byla vypracována diplomová práce zaměřená na řadicí mechanizmy manuálně řazených převodovek traktorů. Práce poskytuje ucelený přehled konstrukčních uzlů řadicího mechanismu a analyzuje vliv konstrukce na sílu potřebnou k řazení.

Cíle a metody práce

Hlavním cílem práce bylo navrhnout a validovat experimentální zařízení pro měření silových účinků řadicího mechanismu sériově vyráběného traktoru v reálném provozu. Návrh zařízení byl podložen studií používané měřicí techniky a obdobných experimentálních zařízení. Finální konstrukce byla zvolena na základě metody vážených hodnot.

Pro realizaci měření byl navržen a sestaven funkční měřicí řetězec. Pro vyhodnocení dat z experimentu byl vytvořen multibody model v softwaru MSC Adams View, který slouží k získání reálných parametrů řadicího mechanismu z měřených hodnot. Navržené zařízení umožňuje kompletní analýzu a následnou optimalizaci řadicího mechanismu traktoru.

Klíčová slova a klasifikace práce

• Klíčová slova: Řadicí mechanizmus, převodovka, traktor, řazení, konstrukce, 3D model, měření sil, zkušební stav, multibody simulace.
• Studijní program: Strojní inženýrství.
• Studijní obor: Automobilní a dopravní inženýrství.

Práce byla úspěšně obhájena a oceněna za aktivní a systematický přístup k řešení problematiky, kritické hodnocení výsledků a snahu o vícenásobnou validaci.
