Kompaktní elektropřevodovky jsou vysoce kvalitní převodovky pro standardní pohony. Elektromotor je integrován s převodovkou do jednoho celku (první stupeň převodovky je přímo na hřídeli motoru). Na vyžádání možno dodat i samostatné převodové skříně pro spojení s běžnými IEC motory.
Kvůli složitosti konfigurace převodovek je nelze nakupovat v e-shopu. S výběrem Vám rádi pomohou naši specialisté nebo můžete vyzkoušet unikátní poptávkový formulář. Na vyžádání Vám rádi zašleme dokumentaci nebo přímo navrhneme vhodnou sestavu.
Literatura a katalogy
Chcete si ověřit nějaké informace nebo dohledat specifickou vlastnost převodovky? Prolistujte katalogy Motox nebo Simogear: katalog MOTOX, katalog SIMOGEAR. Poptávka kompaktní převodovky a formulář pro výběr usnadní celý proces; od kompletní poptávky Vás dělí jen pár kliknutí.
Jak vybrat převodovku
S výběrem vhodného provedení převodovky pro Vaši aplikaci Vám rádi pomůžeme, ale budeme od Vás potřebovat pár detailů, abychom Vám mohli poradit:
- požadovaný výkon motoru nebo krouticí moment na výstup
- požadované výstupní otáčky
- konstantní otáčky nebo rozsah otáček pro řízení měniče
- druh poháněného zařízení (např. míchadlo, dopravník, obráběcí stroj)
- požadavek na provedení výstupní hřídele (dutá či plná, jednostranná či oboustranná, výstup v ose motoru či pravoúhle k ose motoru)
- upnutí pohonu (připojení na hřídel, patky, příruba, momentové rameno)
- pracovní poloha (horizontální, vertikální, jiná)
- další požadavky (izolace proti výbuchu, radiální/axiální zátěže, prostředí)
Na základě zadání Vám zpracujeme nabídku včetně rozměrových nákresů, cen, dodacích termínů a detailních technických údajů. Na vyžádání dodáme také 3D modely v různých formátech nebo protokol kalkulace živostnosti ložisek dle Vašeho zadání radiálních a axiálních sil na výstupní hřídeli.
Čelní a ploché převodovky Motox/Simogear
Čelní převodovky Motox/Simogear jsou nejrozšířenějším provedením pro standardní aplikace s výstupní plnou hřídelí v ose motoru.
- výkony motorů do 200 kW
- výstupní otáčky 0,06 až 1 088 ot/min
- výstupní moment až 20 000 Nm
- provedení pro ATEX zóny (certifikace) a možnosti s plnou hřídelí

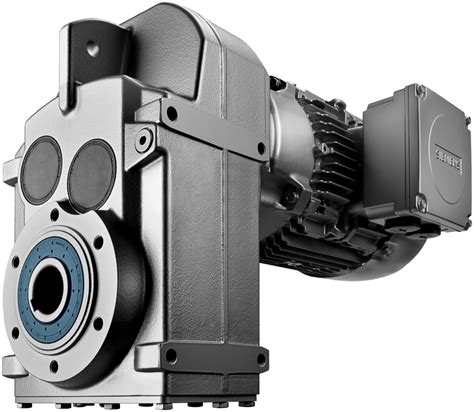

Ploché převodovky Motox/Simogear jsou odvozené od čelního provedení, s výstupní hřídelí rovnoběžně s osou motoru. Jsou vhodné pro aplikace, kde je čelní převodovka příliš dlouhá, nebo je potřeba dutá hřídel či válcová jednostranná i oboustranná hřídel.
- výkony motorů do 200 kW
- výstupní otáčky 0,05 až 365 ot/min
- výstupní moment až 20 000 Nm
- ATEX certifikace a provedení s dutou nebo plnou hřídelí
Kuželočelní a šnekové provedení
Kuželočelní převodovky Motox/Simogear jsou kombinací čelního a kuželového převodu, s velmi vysokou účinností. Vhodné pro aplikace vyžadující dutou nebo plnou výstupní hřídel kolmo k ose motoru.
- výkony do 200 kW
- výstupní otáčky 0,05 až 306 ot/min
- výstupní moment až 2 000 Nm
- ATEX certifikace a dutá/plná hřídel
Šnekové převodovky Motox představují levné a jednoduché řešení, avšak s nižší účinností. Pro náročnější aplikace doporučujeme Cavex šnekové převodovky. Vyznačují se nízkou cenou, jednoduchou konstrukcí a samostavitelným provozem.
- výkony do 1,5 kW
- výstupní otáčky 14 až 201 ot/min
- výstupní moment až 224 Nm
- dutá nebo plná hřídel, ATEX certifikace
Čelně-šnekové převodovky a servis
Převodovky s kombinací čelního a šnekového převodu jsou cenově výhodné a odolné vůči momentovým rázům. Nevýhodou oproti kuželotočelnímu provedení je nižší účinnost a omezenější rozsah výkonů a převodových poměrů.
Jsme autorizovaným servisním partnerem pro elektropřevodovky Motox (SERCO Partner Siemens). Nabízíme pozáruční i záruční servis, pravidelnou údržbu a možnost dodání samostatných převodovek nebo kompaktních provedení.
Unikátní poptávkový formulář a podpora
Vzhledem k obrovskému množství typů převodovek je pro zákazníka obtížné vybrat přesný typ na e-shopu. Proto jsme pro Vás vytvořili jednoduchý a intuitivní formulář, který Vás výběrem převodovky provede. Pokud si nejste jistí, kontaktujte naši podporu a my Vám rádi poradíme.
Průmyslové převodovky a technické údaje
Průmyslové převodovky jsou určeny pro náročné aplikace až do 2 600 000 Nm. Tato sekce zahrnuje výběr dle konkrétních rozměrů a parametrů, které lze vypracovat na základě zadání zákazníka, včetně 3D modelů a výpočtů nosnosti ložisek.
Elektroprevodovky - Elektroprevodovka - VYBO Electric
Typový vzorek tabulky - vybrané parametry převodovek
| Typ převodovky | Max. výkon | Ot/min (max) | Moment (Nm) | Výstupní hřídel |
|---|---|---|---|---|
| Čelní Motox/Simogear | do 200 kW | 0,06 - 1 088 | až 20 000 | plná |
| Ploché Motox/Simogear | do 200 kW | 0,05 - 365 | až 20 000 | dutá/plná |
| Kuželočelní Motox/Simogear | do 200 kW | 0,05 - 306 | až 2 000 | dutá/plná |
| Šnekové Motox | do 1,5 kW | 14 - 201 | až 224 | dutá/plná |
Výběr konkrétního typu lze upřesnit prostřednictvím unikátního formuláře či kontaktováním podpory. Důležité parametry zahrnují ochranné prostředí, ATEX certifikace, a možnosti montáže pro horizontální či vertikální polohu.
