Prichytky kabelových svazků hrají klíčovou roli v bezpečné a přehledné instalaci kabeláže v motorovém prostoru i na karoserii vozidla. Správné uspořádání kabelů snižuje vibrace, tření o díly, zvyšuje spolehlivost elektrických systémů a usnadňuje servis. V textu níže shrnujeme jaké typy příchytek existují, jaké jsou jejich výhody a kde je nejlépe použít.
Základní typy kabelových příchytek a jejich použití
HellermannTyton nabízí širokou škálu samolepicích, šroubovacích a magnetických příchytek pro organizaci kabelových svazků a hadic. Každý typ má své specifické výhody a omezení, která se vyplatí zvážit při návrhu instalace.

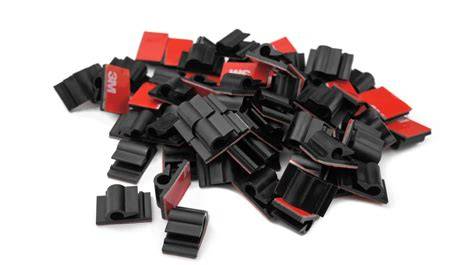

- Samolepicí kabelové příchytky se jednoduše lepí na povrch a umožňují vložení svazku kabelů pomocí štěrbiny a vnitřního záchytného hrotu. Jsou určeny pro povrchy s nízkou energií, často bez nutnosti nářadí. Řady RA a RB nabízejí různou volnost vedení a RB jsou vhodné pro snadné otevření a opětovné použití.
- Příchytky na šroubování (držačky s otvory pro šrouby) vyžadují montáž šrouby, ale poskytují pevné a trvanlivé uchycení i v náročných podmínkách. Jsou vhodné pro silnější svazky a pro prostředí vyžadující pevné uchycení bez možnosti znovu demontáže.
- Příchytky s P-kýtou (P objímky) nabízejí pevné uchycení kabeláže, vodičů a hadic díky tvaru připomínajícímu písmeno P. Jedná se o spolehlivé a stabilní řešení v motorovém prostoru a podvozcích.
- Hadicové a souběžné svazky - speciální příchytky pro vedení kabelů a hadic vedle sebe, často s více komorami a možností upevnění do otvorů v panelech. Umožňují krátit vzdálenosti mezi svazky a minimalizují křížení.
- Omotávací/přísuvné pásky a SOC5FT6LG - omotávací prvky s distančním prvkem, které umožňují pevné uchycení bez nutnosti vázacích pásek a zajišťují flexibilní vedení svazků.
- Magnetické kabelové příchytky - umožňují instalaci bez lepidel a vrtání, lze je snadno přesouvat a odstraňovat bez zanechání zbytků lepidla. Vhodné pro dočasné nebo dodatečné upevnění na čistém povrchu.
Jak vybrat správnou příchytku pro konkrétní svazek
Výběr závisí na průměru svazku, teplotě, vibracích a typu povrchu pod karoserií. Obecné doporučení:
- Pro malé svazky až do 5 mm použijte menší příchytky NP 5 nebo KO 5 s vhodnou montáží na strop či zeď.
- Pro svazky 6-9 mm volte KO 6, KO 7, KO 8, KO 9 s odpovídajícími adaptéry a možností upevnění na povrch.
- Pro větší svazky a pro veřejná místa s vibracemi zvolte šroubovací držáky s potřebnými otvory a zajištěním.
- Pro trubky a hadice vedoucí paralelně vyberte hadicové příchytky s vhodnou délkou a počtem komor pro vedení více linií.
Speciální náhradní díly a jejich význam
Příchytka s označením rxc10144 slouží k upevnění a stabilizaci kabeláže a hadic v podvozku a karoserii. Správná volba tohoto dílu zajišťuje pevné uchycení proti vibracím, zabraňuje opotřebení a zajišťuje dlouhodobou funkčnost. Při výběru je důležité ověřit kompatibilitu s konkrétním modelem a rokem výroby vozidla; montáž obvykle nevyžaduje speciální nářadí, ale musí být provedena správně a zajištěno pevné zaklapnutí do původního místa.
Instalace a údržba
Montáž kabelových příchytek bývá jednoduchá a může být provedena ručně nebo s běžným nářadím. Důležité je zvolit správnou velikost a typ pro dané prostředí a svazek. Následující tipy pomohou:
- Nezasahujte do okolních kabelů a hadic při manipulaci a zkontrolujte jejich stav před instalací.
- U samolepicích příchytek je důležité připravit povrch a vyčistit ho, aby adheze byla co nejúčinnější.
- U magnetických a magnetizrů nechte povrch bez zbytků lepidla a pravidelně kontrolujte polohu svazků po jízdě.
- Při demontáži zvažte, zda lze příchytku otevřít bez poškození povrchu, zejména u RB řady pro snadné opětovné použití.
Praktické poznámky a doplnění
V praxi se často používají následující položky a doplňky, které zvyšují flexibilitu a spolehlivost instalace:
- Příchytky KO pro průměry 5-9 mm vhodné na stropy a zeď.
- Distanzní a omotávací prvky SOC5FT6LG pro izolaci a lepší vedení svazků.
- Hadicové příchytky pro souběžné vedení a s montáží do předvrtaných otvorů na panelech.
- Boční upevňovací lamely pro snadné vyjmutí kabelu a zároveň pevné držení.
Jak nakrimpovat dutinku (Elektrika pro začátečníky)
Tabulka - přehled vybraných typů a jejich použití
| Typ příchytky | Průměr svazku | Materiál | Využití |
|---|---|---|---|
| plast | snadná montáž, bez nářadí | ||
| plast/kov | pevná instalace v náročných podmínkách | ||
| magnet | snadné přesunutí bez lepidla | ||
| plast | pevné vedení více svazků |
V praxi je důležité zajistit, aby použité díly odpovídaly specifickým požadavkům vozu a ročníku výroby. Sada rxc10144 a další náhradní díly by měly být vybírány podle oficiálních katalogů výrobce a kompatibility s modelem.
