Průhledový display insignie: význam a použití v moderní automobilové technologii

Průhledový display, běžně označovaný jako head-up display (HUD), je technologie, která se do automobilového průmyslu zabydlela díky své schopnosti zobrazovat důležité údaje přímo v zorném poli řidiče. Umožňuje tak sledovat informace bez nutnosti sklánět oči na přístrojovou desku a zvyšuje tak bezpečnost jízdy. Tento systém, původně vyvinutý pro vojenské letadla již v 60. letech, nachází stále širší využití v moderních vozidlech, kde zobrazuje například rychlost jízdy, otáčky motoru, pokyny z navigace nebo informace z asistentů řízení.

Historie a vývoj head-up displejů

Technologie HUD vznikla v období druhé světové války, kdy byla potřeba pilotům stíhaček usnadnit sledování radaru a současně kontrolovat vzdušný prostor. První praktické spojení obrazu radaru s gyroskopickým zaměřovačem se objevilo v říjnu 1942 a promítalo se před pilotovo čelní sklo. S postupem času se HUD prosazoval i v automobilovém sektoru, první auto vybavené tímto systémem bylo luxusní Toyota Crown v roce 1955, prodávaná však pouze v Japonsku. Na mezinárodním trhu pak první sériový vůz s HUD bylo americké Oldsmobile Cutlass Supreme v roce 1988.

V Evropě začala široké využití tohoto systému v roce 2004 automobilka BMW v řadě 5 (E60), a od té doby se technologie výrazně rozšířila a vylepšila. Moderní HUD dnes dokáže zobrazovat celou škálu dat, která byla dříve rozdělena mezi přístrojovou desku a navigaci.

Technické principy klasického a průhledového HUD

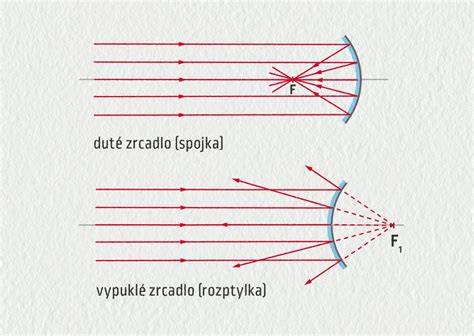

Klasický HUD pracuje s dvojrozměrným obrazem a využívá optickou soustavu zrcadel k promítání informací na čelní sklo automobilu. Obraz se tak zobrazí jako virtuální plochý obraz v zorném poli řidiče. Aby byl obraz ostrý, bývá čelní sklo potaženo speciální fólií, která odstraňuje zdvojení výsledné projekce. Tento detail však zvyšuje cenu výměny skla a komplikace pro pojišťovny.

V posledních letech se rozvíjí technologie AR-HUD (Augmented Reality Head-Up Display), která umožňuje třírozměrné prostorové zobrazování údajů. Na rozdíl od klasického HUD zobrazují AR-HUD informace v několika rovinách, což výrazně zvyšuje přehlednost a bezpečnost. Dosavadní AR-HUD systémy však byly dosti rozměrné a jejich umístění do interiéru automobilu představovalo výzvu.

Nová generace AR-HUD s využitím vlnovodů

Firma Continental představila inovativní AR-HUD, který využívá místo zrcadel moderní vlnovody. Vlnovod je zařízení určené k přenosu elektromagnetických vln a může mít různý tvar průřezu. Díky tomu je možné výrazně zmenšit objem průhledového displeje - na prototypu Continentalu dosahuje displej objemu pouze 10 litrů, což je třikrát méně než u obdobných zařízení založených na zrcadlové technologii.

Světelný paprsek z projektoru vstupuje do vícevrstvého vlnovodu zespoda a je promítán na čelní sklo tak, že vytváří ostrý a jasný virtuální obraz. Tento obraz se zobrazuje na ploše o velikosti 2,6 × 0,87 metru při vzdálenosti projekce 10 metrů, což umožňuje přehledné a snadno čitelné zobrazení dat přímo v zorném poli řidiče.

Výhody použití průhledového displeje v automobilech

• Zvýšení bezpečnosti: HUD umožňuje řidiči sledovat informace bez nutnosti očního přesunu na přístrojovou desku, což snižuje riziko nehody zvláště při vysokých rychlostech.
• Rychlá orientace: Díky zobrazování údajů o rychlosti, navigaci či asistentech řízení má řidič vše potřebné v jednom přehledu bez nutnosti odvracet pozornost od silnice.
• Prostorová hloubka u AR-HUD: Třírozměrné zobrazování informací pomáhá lépe vnímat data v kontextu prostředí, například virtuálně zvýraznit chodce nebo navigační šipky přímo na vozovce.
• Úspora místa: Nové technologie s vlnovody umožňují výrobě menších zařízení, která lépe zapadnou do moderních přístrojových desek bez nutnosti zásadních úprav interiéru vozu.
• Kompatibilita s rozšířenou realitou: HUD se stává platformou pro integraci dalších pokročilých technologií, které mohou například upozornit na chyby v řízení či zvýšit celkový komfort jízdy.

Specifika a úskalí instalace HUD v autech

Klasické HUD vyžadují speciální fólii na čelním skle, která zvýší cenu výměny skla a ovlivňuje náklady pro pojišťovny. Některé automobilky, například koncern PSA s vozy Peugeot, Citroën či DS, proto vyvinuly alternativu v podobě polykarbonátových displejů, které se z palubní desky vyklápí a obraz se promítá na tento pomocný panel, čímž odpadá nákladná úprava skel.

Na trhu stále existují značky, u nichž HUD není v základní výbavě dostupný, například Škoda či Seat, zatímco Volkswagen začal HUD nabízet až u nejnovějších modelů Passat.

Pro uživatele, kteří již vlastní auto bez integrovaného HUD, je dnes k dispozici řada aftermarketových řešení v podobě samostatných jednotek, jež fungují pomocí Bluetooth propojení s telefonem a promítají data na čelní sklo přes speciální reflexní fólii. Cena těchto řešení začíná přibližně na 1 500 korunách.

Český přínos k vývoji head-up displejů

Firma Continental, která patří k lídrům vývoje head-up displejů, má významný vývojový závod i v České republice, konkrétně ve Frenštátu pod Radhoštěm. Třicet vývojářů zde pracuje nejen na technologiích pro HUD, ale také na dalších elektronických automobilových součástech. Jejich specialitou jsou numerické a virtuální simulace automobilových komponentů, což přispívá k rychlejšímu pokroku v oblasti zobrazovacích systémů pro vozidla.

Jak správně používat a nastavovat průhledový display

Pro správnou funkci a bezpečnost by neměly být na průhledový displej pokládány žádné předměty, například mobilní telefon nebo sluneční brýle. Nedoporučuje se také použití domácích čisticích prostředků, ani prostředků určených na běžná okna, aby nedošlo k poškození.

Nastavení pozice a jasu displeje je důležité pro optimální čitelnost. Systém obvykle umožňuje pomocí ovládacích tlačítek nastavit svislou polohu zobrazovaných dat a také jejich jas, který může být automaticky přizpůsobován podle intenzity okolního osvětlení. Některé funkce displeje jsou také závislé na rychlosti vozidla, což zvyšuje bezpečnost jeho používání.

Budoucnost HUD a rozšířená realita

Head-up displeje stále více integrují rozšířenou realitu. Například BMW pracuje na systému, který umožňuje virtuálně zaznamenávat navigační šipky přímo na vozovce nebo zvýrazňovat chodce, což zvyšuje přehlednost a bezpečnost jízdy. Podobné technologie se také začínají uplatňovat v chytrých brýlích či motocyklových helmách.

Vývoj v této oblasti tedy směřuje k ještě většímu propojení fyzického světa s digitálními informacemi, které řidiče nejen informují, ale také aktivně pomáhají zvládat nástrahy silničního provozu.
